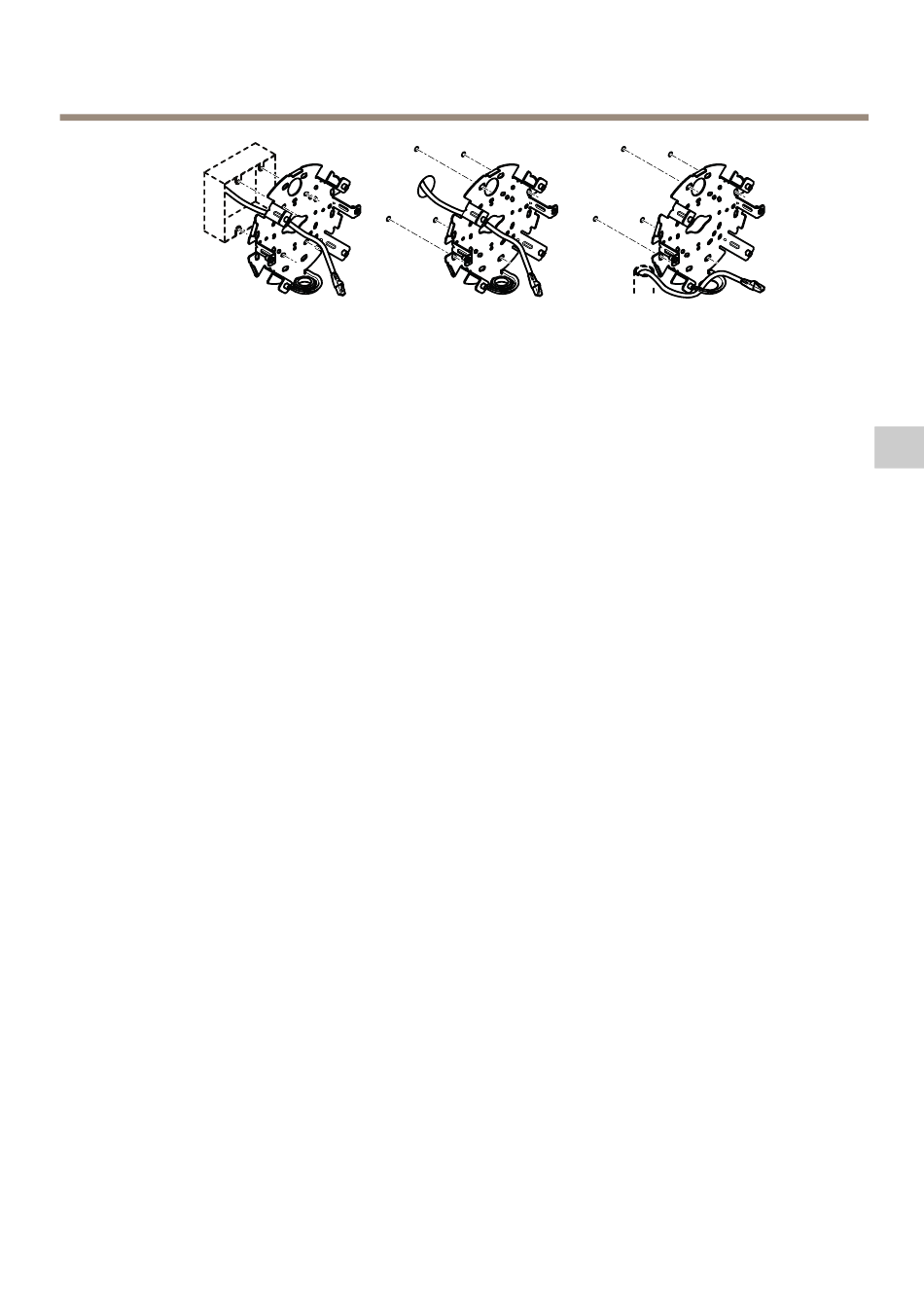

Attenersi alle procedure descritte di seguito, a seconda se si desidera utilizzare una scatola di
derivazione o installare i cavi attraverso o lungo la parete.
Per montare la telecamera su una scatola di derivazione:
1. Fissare la guarnizione adesiva alla parte posteriore della staffa di montaggio.
2. Inserire nella scatola di derivazione il cavo di rete (e, se necessario, il multicavo)
facendolo passare attraverso il foro sulla staffa di montaggio.
3. Fissare la staffa di montaggio alla scatola di derivazione con le viti in acciaio inossidabile
appropriate.
Per installare i cavi attraverso la parete:
1. Utilizzando la sagoma per la foratura, praticare 4 fori per montare la staffa e un foro
per installare i cavi nella parete.
2. Fissare la guarnizione adesiva alla parte posteriore della staffa di montaggio.
3. Inserire nella parete il cavo di rete (e, se necessario, il multicavo) facendolo passare
attraverso il foro sulla staffa di montaggio.
4. Fissare la staffa di montaggio alla parete utilizzando le viti in acciaio inossidabile
appropriate.
Per installare i cavi lungo la parete e nei fori laterali sulla staffa di montaggio:
1. Fissare la guarnizione adesiva alla parte posteriore della staffa di montaggio.
2. Svitare il connettore dal foro laterale nella staffa di montaggio.
3. Inserire nel tubo protettivo il cavo di rete (e, se necessario, il Multicable) facendolo
passare attraverso il foro sulla staffa di montaggio.
4. Fissare la staffa di montaggio alla parete utilizzando le viti in acciaio inossidabile
appropriate.
5. Fissare il tubo protettivo alla staffa di montaggio.
Collegamento dei cavi e fissaggio della telecamera alla staffa di montaggio
1. Inserire la scheda microSD nell'unità telecamera (opzionale).
2. Rimuovere la guarnizione del cavo di rete dal casing dell'unità, vedere Panoramica
dell'hardware alla pagina 66.
