• Ingressi per encoder tipo Differenziale, Single Ended,
Push-Pull, Open Collector, per proximity 2/3 fili
• Intercettazioni di quota, velocità
• Contatori a 32 bit
Questa sezione contiene le istruzioni necessarie per una cor-
retta installazione dei GILOGIK II nel quadro di controllo della
macchina o sistema ospite e per il corretto collegamento del-
l'alimentazione, degli ingressi, delle uscite e delle interfacce
del sistema.
Prima di procedere all'installazione leggere attentamente
le avvertenze che seguono!
Si ricorda che il mancato rispetto delle suddette avvertenze
potrebbe comportare problemi di sicurezza elettrica e di com-
patibilità elettromagnetica, oltre ad invalidare la garanzia.
Personale qualificato
L'installazione e l'utilizzo del sistema e dei suoi componenti sono consen-
titi solo al personale qualificato.
Uso conforme
Il sistema e i relativi componenti devono essere destinati esclusivamente
all'uso previsto nel manuale. Per garantire un funzionamento corretto e
sicuro é indispensabile che il prodotto venga trasportato, immagazzinato
correttamente, installato, utilizzato e sottoposto a manutenzione secondo
le modalità previste.
Dispositivo adatto per impiego in ambienti con grado di inquinamento 2
Dispositivo di tipo: "UL Open Type"
Note Relative alla Sicurezza Elettrica ed alla Compatibilità
Elettromagnetica:
- 3 ingressi encoder e contatori a 32 bit
- ingressi per Encoder Differenziale, Push-Pull, Single Ended, Open
Collector/sensori di prossimità
- i canali sono indipendentemente configurabili.
- filtro programmabile software a 20kHz o 500kHz.
- ingressi da 8...32Vdc, 25mA max.
- isolamento ingressi: >2KV
- sovratensione sugli ingressi per 1ms: massimo 1kV
- Alimentazione del modulo: via back-plane R-BUS(x) 3.3V
Per UL: usare alimentatore in classe 2
Diagnostica
• Led giallo presenza alimentazione 24V esterni
• Led rosso Interrupt attivo
• Led rosso FAIL, modulo in errore
Alimentazione Encoders
24Vdc ± 25% 500mA max.(*) esterno (da fornire sugli appositi morsetti
80122B_MHW_R-C3_0508_ITA

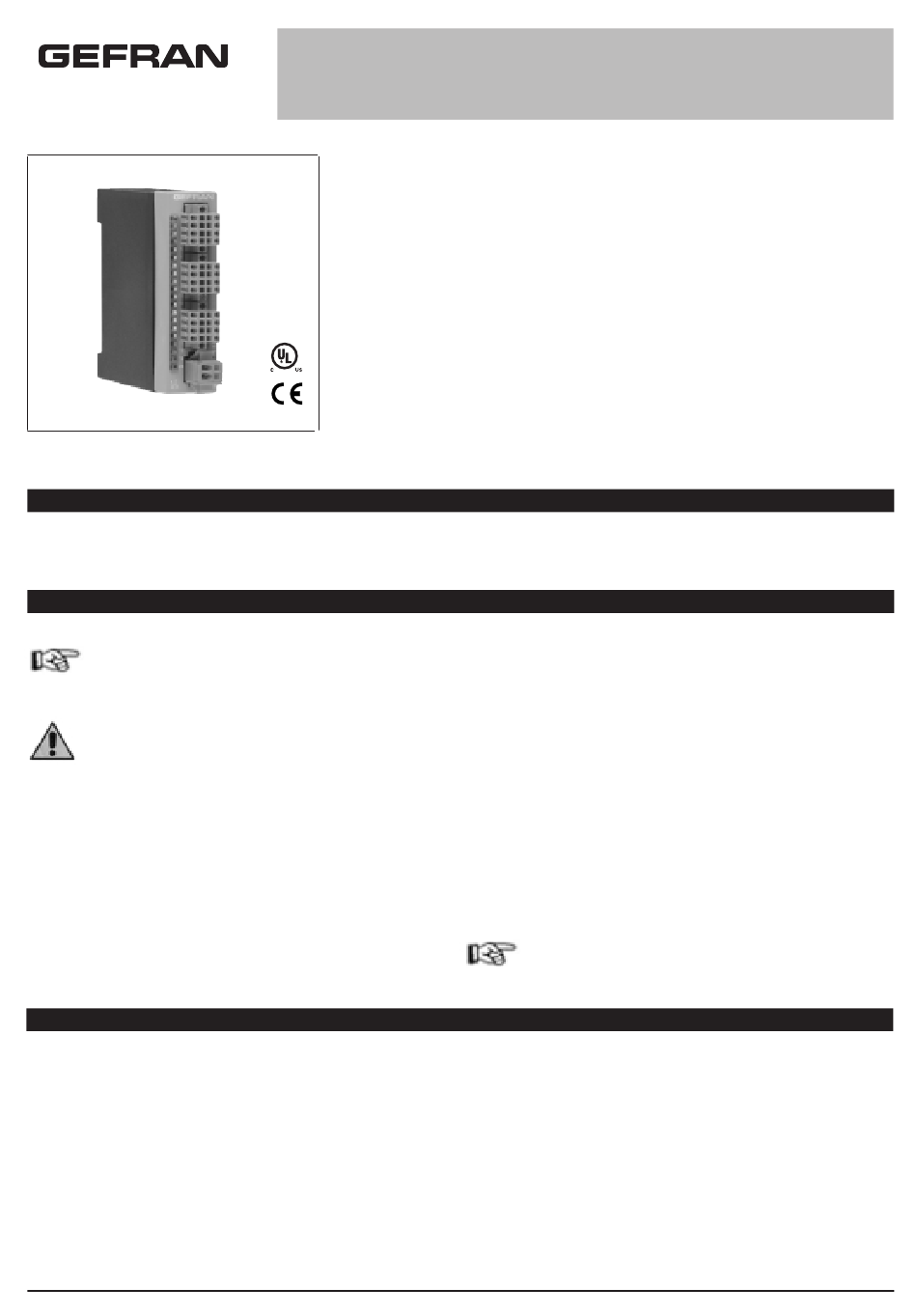

R-C3
MODULO 3 INGRESSI ENCODER
ISTRUZIONI PER L'USO ED AVVERTENZE
cod. 80122B / Edit 03 - 0508 - ITA
1 • PRINCIPALI CARATTERISTICHE
I
2 • INSTALLAZIONE E COLLEGAMENTO
I
3 • DATI TECNICI
I
• Configurazione software degli ingressi
• Led diagnostica per alimentazioni e allarme
• Connettori estraibili in dotazione
• MARCATURA CE: Conformità EMC (compatibilità elettromagnetica)
nel rispetto della Direttiva 89/336/CEE modificata dalla Direttiva 93/68.
Il sistema GILOGIK II é principalmente destinato ad operare in ambiente
industriale, installato su quadri o pannelli di controllo di macchine o
impianti di processi produttivi.
Ai fini della compatibilità elettromagnetica sono state adottate le norme
generiche più restrittive, come indicato nella tabella relativa.
• MARCATURA UL: conformità UL508 file E198546
• Conformità BT (bassa tensione)
nel rispetto della Direttiva 73/23/CEE modificata dalla Direttiva 93/68.
Consigli per una Corretta Installazione ai fini EMC
Collegamento ingressi e uscite
• I circuiti esterni collegati devono rispettare il doppio isolamento.
• Per collegare gli ingressi analogici è necessario:
- separare fisicamente i cavi degli ingressi da quelli dell'alimentazione,
delle uscite e dei collegamenti di potenza.
- utilizzare cavi intrecciati e schermati, con schermo collegato a terra in
un solo punto.
GEFRAN S.p.A. non si ritiene in alcun caso responsabile
per eventuali danni a persone o a cose derivanti da mano-
missioni, da un uso errato, improprio o comunque non
conforme alle caratteristiche del regolatore ed alle prescri-
zioni delle presenti Istruzioni per l'Uso.
frontali). L'alimentazione é distribuita internamente ai 3 canali ed é confi-
gurabile a +5V oppure da 24Vdc dall'esterno.
C M
ARATTERISTICHE ECCANICHE
Dimensioni: 92x90x25,4mm
Peso: 120g.
Fissaggio a scatto su R-BUS(x)
Grado di Protezione: IP20
3 connettori: 8 poli femmina con serraggio a molla
C
ONDIZIONI AMBIENTALI
Temperatura di lavoro: 0...50°C
Temperatura di stoccaggio: -20...70°C
Umidità: max. 90% Ur non condensante
Per UL: temperatura massima dell'aria intorno al dispositivo 50°C
