Schaltung Des Thermostats; Einstellungen Des Dil-Schalters - Danfoss HC6000 Installationsanweisungen

Bringen Sie das Thermostat an der Wand an. Die Kabel dürfen
dabei einen Querschnitt von maximal 1,5 mm2 haben.

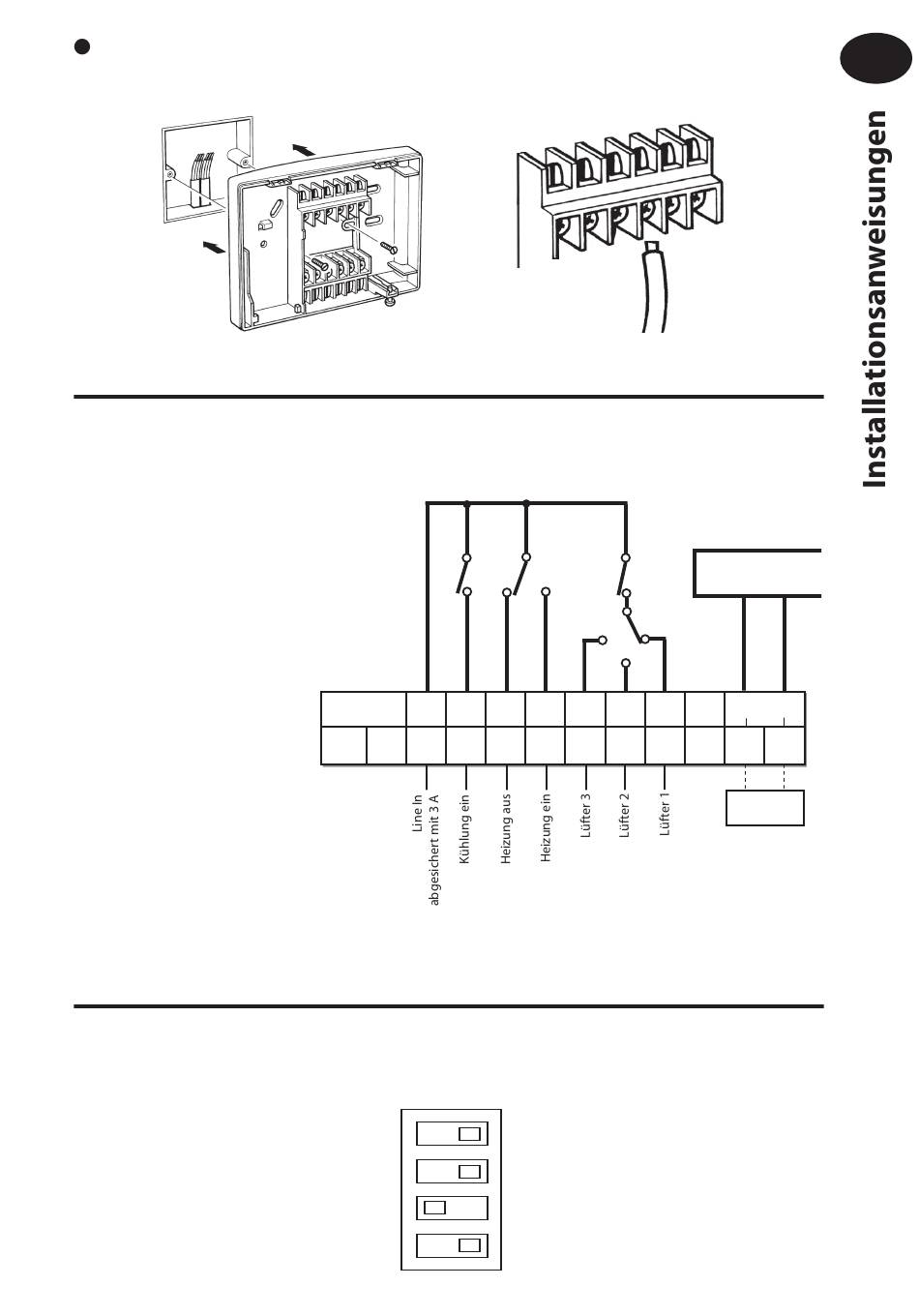

Schaltung des Thermostats

HC-Modelle mit 3 Lüfterdrehzahlen
(4-Rohr-System mit automatischem Umschalten)
Anmerkung:
Schließen Sie
230 V-Modellen
Versorgungsspannung
von 230 V AC an die
Anschlüsse L und N an.
Wenn die Ausgänge per
Netzspannung betrieben
werden, bitte Klemme
(1) an stromführende
Leitung (L) anschließen
(brücken).

Einstellungen des DIL-Schalters

(auf der Rückseite der Platine)
Die Einstellungen des DIL-Schalters können auf Seite 29
aufgezeichnet werden.
Kompressorverzögerung Ein
Nicht verwendet
4 Ereignisse pro Tag
bei
die
COM
N L
C/1
Stromversorgung
Siehe
Anmerkung 1
Ein/Aus
Kühlung Heizung Heizung Lüfter Lüfter
ein aus ein 3
2 3 4 5 6 7 8 9 10
Zeitproportionale Regelung
Kompressorverzögerung Aus
Nicht verwendet
2 Ereignisse pro Tag
Elektronik
Lüfter
Raumsensor
2 1
Fernsensor
Nur HCA-Modelle
