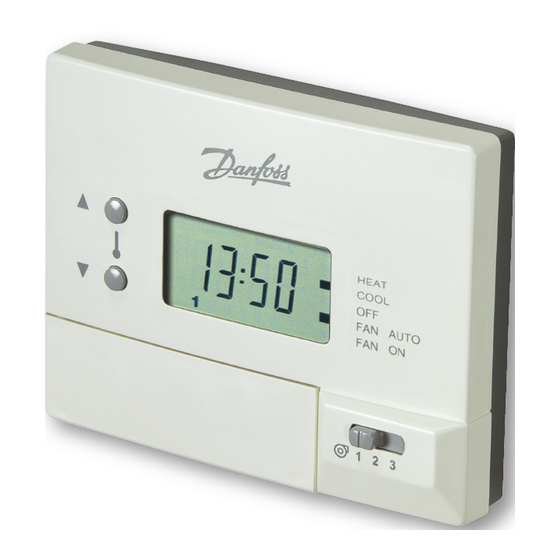

Danfoss HC6000 Bedienunganleitung
Raumthermostat
Vorschau ausblenden
Andere Handbücher für HC6000:
- Inbetriebnahme-instruktion (72 Seiten) ,
- Installationsanleitung (11 Seiten) ,
- Installationsanweisungen (68 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss HC6000
Inhaltszusammenfassung für Danfoss HC6000
- Seite 1 Electronisches HC6000 programmierbares Raumthermostat Bedienung User Instructions Instrucciones del usuario Notice d’utilisation Brugervejleding Instructies voor Gebruik Inbetriebnahme-Instruktion KRONE P a r t n e r i n S a c h e n K l i m a...
-
Seite 2: Lcd Display
Inbetriebnahme-Instruktion Elektronische, programmierbare Raumthermostate Serie 6000 sind für den Einsatz in 4-Rohr- Systemen gedacht. Ein HC-Raumthermostat ermöglicht die Einstellung von zwei oder vier Schaltpunkten pro Tag. Alternativ können Sie auch jeweils zwei bzw. vier Schaltpunkte für die Werktage (1- 5) sowie das Wochenende (6-7) wählen. Der Raumthermostat enthält ab Werk ein voreingestelltes, durch den Nutzer jederzeit veränderbares Programm. -
Seite 3: Zurücksetzen Des Geräts
Zurücksetzen des Geräts Bevor Sie damit beginnen, das Gerät zu programmieren, drücken Sie mit einem nicht-metallischen Objekt (z.B. Bleistift, Streichholz) auf den Reset-Knopf. Wenn bei der Programmierung mehr als zwei Minuten keine Taste gedrückt wird, schaltet sich das Gerät automatisch zurück in den Ausführungsmodus. Alle vorgenommenen Änderungen werden gespeichert. -
Seite 4: Einstellen Der Uhrzeit Und Des Wochentags
Drücken Sie gleichzeitig auf SELECT und und halten Sie die Tasten 2 Sekunden SELECT lang gedrückt, um zur Uhrzeitanzeige zurückzukommen, Programmierung eingestellt war. Einstellen der Uhrzeit und des Wochentags Drücken Sie auf PROG, um in den Programmiermodus zu gelangen. Auf der LCD-Anzeige blinkt 12:00. - Seite 5 Wenn der Thermostat für 2 Schaltpunkte pro Tag eingerichtet wurde, können auch nur 2 Schaltpunkte programmiert werden. Einstellen der Uhrzeit und der Temperaturschaltpunkte für die Tage 1-5. 1. Drücken Sie auf + oder –, um die Zeit für den oder Schaltpunkt 1 einzustellen.
- Seite 6 3. Drücken Sie auf oder um die gewünschte Temperatur im Heizbetrieb einzustellen. 4. Drücken Sie auf + oder -, um die gewünschte Temperatur im Kühlbetrieb einzustellen. OPTIONAL: Wenn keine Heizung erforderlich ist, können Sie unter 5°C auch den Wert “Off” (Aus) wählen. Wenn keine Kühlung erforderlich ist, können Sie über 37°C den Wert “Off”...
-
Seite 7: Anweisungen Für Den Täglichen Einsatz
Drücken Sie auf PROG, um zur Programmierung des Schaltpunktes 2 zu gelangen, und führen Sie danach die bereits geschilderten Schritte aus, um die Schaltpunkte 2, 3 und 4 zu programmieren. Anweisungen für den täglichen Einsatz Der Betriebsmodus des Thermostats kann AUTO HEAT über die Taste SELECT geändert werden. -
Seite 8: Thermostatlüfter Über Die Fan-Taste
Au s w a h l d e s B e t r i e b s m o d u s f ü r d e n Thermostatlüfter über die FAN-Taste Der Betriebsmodus des Lüfterausgangs des Thermostats kann über die Taste FAN geändert werden. Folgende Betriebsmodi stehen zur Verfügung: Auto (Automatischer Modus): Der Lüfter läuft immer, wenn Bedarf für eine... -
Seite 9: Übernahme Der Wochenendeinstellungen Für Wochentage
E r h ö h e n S i e d a n n ü b e r d i e Ta s t e vorübergehend die Temperatur. Auf der LCD- Anzeige erscheint das Symbol Oder senken Sie über die Taste vorübergehend die Temperatur. - Seite 10 1. Wenn Sie in den THERMOSTAT-Modus gelangen möchten, drücken Sie gleichzeitig , und halten Sie die Tasten 2 Sekunden lang gedrückt, um zur Funktion der Übernahme von Wochenendeinstellungen für Wochentage zu gelangen. 2. Drücken Sie ein zweites Mal gleichzeitig , und halten Sie die Tasten 2 Sekunden lang gedrückt, um in den THERMOSTAT-Modus zu gelangen.
-
Seite 11: Anzeige Der Raumtemperatur
Sie können den THERMOSTAT-Modus jederzeit verlassen. Drücken Sie dazu gleichzeitig auf , und halten Sie die Tasten 2 Sekunden lang gedrückt. Dadurch kehrt das Gerät in den normalen Ausführungsmodus zurück. Anzeige der Raumtemperatur Wenn Sie in den Thermometermodus gelangen möchten, um die aktuelle Raumtemperatur anzuzeigen, drücken Sie gleichzeitig auf SELECT und auf , und halten Sie die Tasten 2 Sekunden lang...
