01481
01486
01481 - Συσκευή ελέγχου οικιακού αυτοματισμού τεσσάρων πλήκτρων και
εκκινητή με έξοδο με ρελέ NO 16 A 120-240 V~ 50/60 Hz, δυνατότητα εντοπι-
σμού στο σκοτάδι, με λυχνία LED RGB και ρύθμιση έντασης, συμπληρώνεται
με εναλλάξιμα μισά πλήκτρα 1 ή 2 μονάδων Eikon, Arké ή Plana - 2 μονάδων.
01486 - Συσκευή ελέγχου οικιακού αυτοματισμού έξι πλήκτρων και εκκινητή
με έξοδο με ρελέ NO 16 A 120-240 V~ 50/60 Hz, δυνατότητα εντοπισμού
στο σκοτάδι, με λυχνία LED RGB και ρύθμιση έντασης, συμπληρώνεται με
εναλλάξιμα μισά πλήκτρα 1 ή 2 μονάδων Eikon, Arké ή Plana - 3 μονάδων.
Ο μηχανισμός διαθέτει ανεξάρτητα πλήκτρα που μπορούν να διαμορφωθούν
ακόμη και ως διπλής λειτουργίας, ενσωματωμένο εκκινητή με ρελέ, λυχνία LED
RGB με διαμορφώσιμο χρώμα, για έλεγχο και ρύθμιση σε εγκαταστάσεις οικια-
κού αυτοματισμού By-me. Για τις σειρές Eikon και Arkè, όλα τα καλύμματα πλή-
κτρων, τόσο εκείνα του καταλόγου όσο και τα εξατομικευμένα, διαθέτουν σύμ-
βολα με οπίσθιο φωτισμό και χρώματα RGB που μπορούν να εξατομικευτούν.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστική τάση τροφοδοσίας: BUS 29 V
• Απορρόφηση: 7,5 mA
• Κόκκινη λυχνία LED και πλήκτρο διαμόρφωσης
• Έξοδος με ρελέ (C, NO) για τον έλεγχο φώτων
• Θερμοκρασία λειτουργίας: -5°C ÷ +45°C (εσωτερική χρήση)
• Βαθμός προστασίας: IP20
• Συμβατότητα με τις κεντρικές μονάδες By-me 21509 και το EasyTool Professional
• Οι λειτουργικές μονάδες πλήκτρων και πλήκτρων διπλής λειτουργίας
έχουν βάθος 1 ομάδας (μπορούν δηλ. να ανήκουν σε μία μόνο ομάδα)
• Κωδ. 01481:
- 4 κουμπιά που μπορούν να διαμορφωθούν ακόμη και ως 2 διπλής λειτουργίας
- 4 λυχνίες LED RGB με διαμορφώσιμο χρώμα
• Κωδ. 01486:
- 6 κουμπιά που μπορούν να διαμορφωθούν ακόμη και ως 3 διπλής λειτουργίας
- 6 λυχνίες LED RGB με διαμορφώσιμο χρώμα
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Έξοδος με ρελέ (ελεγχόμενα φορτία στα 120 - 240 V~, επαφή NO):
- ωμικά φορτία : 16 A (20.000 κύκλοι),
- λαμπτήρες πυρακτώσεως : 8 A (20.000 κύκλοι),
- λαμπτήρες φθορισμού
- λαμπτήρες εξοικονόμησης ενέργειας
(20.000 κύκλοι),
- λαμπτήρες LED : 100 W-240 V~, 30 W-120 V~ (20.000 κύκλοι),
- ηλεκτρονικοί μετασχηματιστές
- heating 16 (3,5) A (100.000 κύκλοι).
Plug&Play.
ΠΡΟΣΟΧΗ: Η λειτουργία plug&play προϋποθέτει ότι στο σύστημα υπάρ-
χουν μόνο μηχανισμοί διαμορφωμένοι στη λειτουργία plug&play και όχι
μηχανισμοί διαμορφωμένοι στο σύστημα By-me.
Για χρήση στη λειτουργία Plug&Play, εγκαταστήστε στον μηχανισμό μόνο
τα μισά πλήκτρα 1 μονάδας.
Εάν δεν υπάρχει διαμόρφωση, ο μηχανισμός είναι ήδη προδιαμορφωμένος ως εξής:
- εάν πατήσετε το A, ενεργοποιείται ο ενσωματωμένος εκκινητής με ρελέ στον μηχανισμό,
- εάν πατήσετε το B, απενεργοποιείται ο ενσωματωμένος εκκινητής με ρελέ
στον μηχανισμό,
- εάν πατήσετε το C αποστέλλεται στο bus ένα σενάριο «ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ φώτων»,
- εάν πατήσετε το D αποστέλλεται στο bus ένα σενάριο «ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ
φώτων και ΧΑΜΗΛΩΜΑΤΟΣ ρολών».
Επίσης, για το προϊόν με κωδ. 01486:
- εάν πατήσετε το Ε αποστέλλεται στο bus ένα σενάριο «ΑΝΥΨΩΣΗΣ ρολών»,
- εάν πατήσετε το F αποστέλλεται στο bus ένα σενάριο «ΧΑΜΗΛΩΜΑΤΟΣ ρολών».
Το πάτημα των πλήκτρων επισημαίνεται από τις λυχνίες led που ανάβουν για 3 δευτ.
ΡΥΘΜΙΣΗ ΧΡΩΜΑΤΟΣ ΛΥΧΝΙΩΝ LED.
ΛΕΙΤΟΥΡΓΙΑ Plug&Play.
• Ενεργοποίηση διαδικασίας: πατήστε ταυτόχρονα και παρατεταμένα τα πλήκτρα C
και D. Οι λυχνίες led θα ανάψουν όλες με το χρώμα που έχει ρυθμιστεί τη στιγμή εκείνη.
49401152A0 04 1810
: 0,5 A (20.000 κύκλοι),
: 100 W-240 V~, 30 W-120 V~
: 4 A (20.000 κύκλοι),

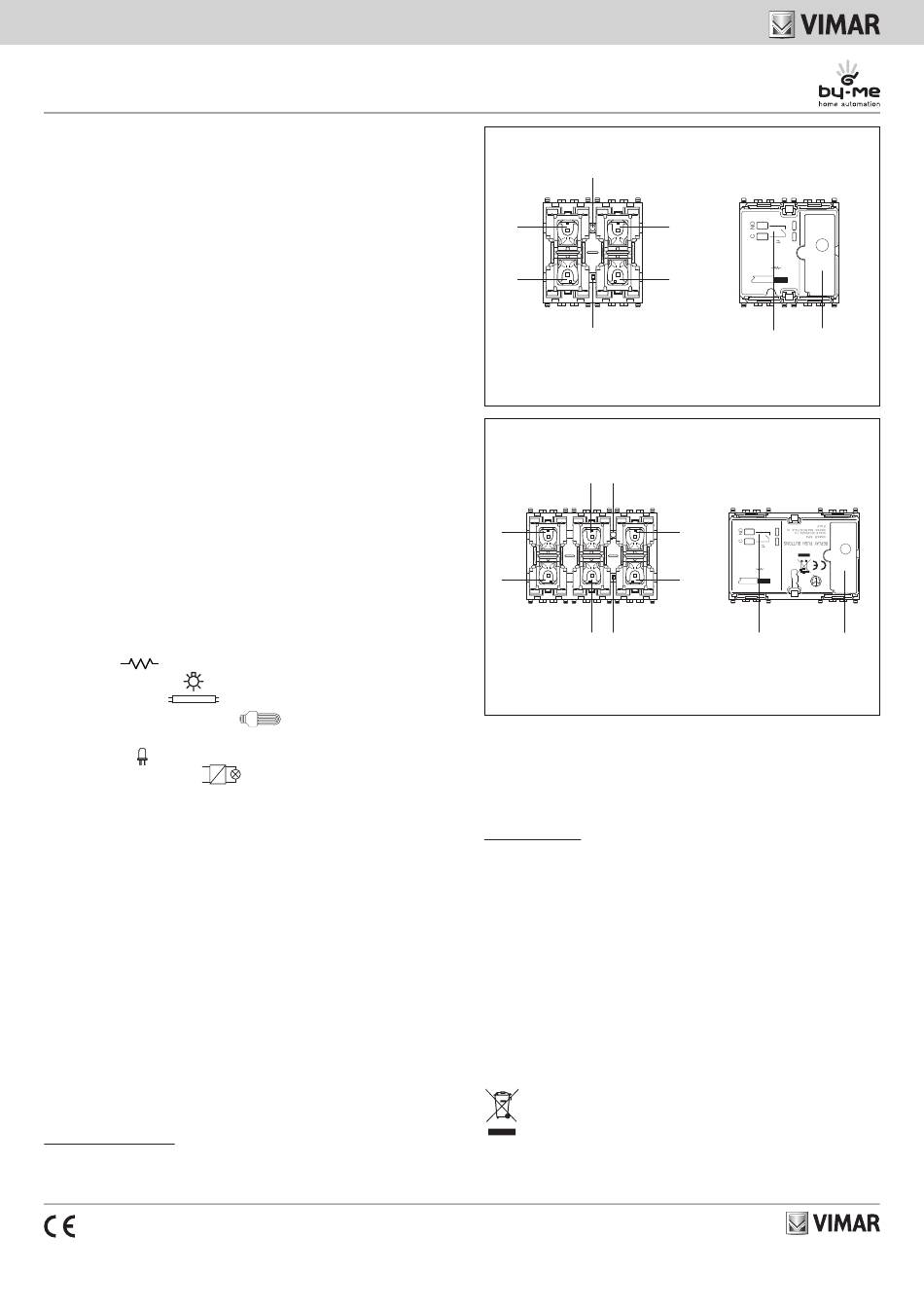

01481 - ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
Πλήκτρο διαμόρφωσης
A
B
Λυχνία led
Λεζάντα:
A: Πλήκτρο 1 C: Πλήκτρο 3
B: Πλήκτρο 2 D: Πλήκτρο 4
01486 - ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
Πλήκτρο
C διαμόρφωσης
A
B
D Λυχνία led
Λεζάντα:
A: Πλήκτρο 1 C: Πλήκτρο 3
B: Πλήκτρο 2 D: Πλήκτρο 4
• Επιλογή χρώματος: πατήστε στιγμιαία το πλήκτρο C ή D για να εμφανίσετε
το επόμενο χρώμα.
• Αποθήκευση χρώματος και έξοδος από τη διαδικασία: πατήστε παρατετα-
μένα το πλήκτρο C ή D.
• Έξοδος από τη διαδικασία χωρίς αποθήκευση χρώματος: μετά από χρόνο
αναμονής 5 δευτ.
ΣΥΣΤΗΜΑ By-me.
• Το χρώμα ρυθμίζεται από την κεντρική μονάδα ή από το EasyTool Professional
μέσω των αντίστοιχων μενού.
ΔΙΑΜΟΡΦΩΣΗ ΜΕ ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ BY-ME Η EASYTOOL PROFESSIONAL.
Για όλες τις λεπτομέρειες, ανατρέξτε στα αντίστοιχα εγχειρίδια τεχνικού εγκα-
τάστασης που είναι διαθέσιμα για λήψη από την ιστοσελίδα www.vimar.com.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμ-
φωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού
εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα. Το κύκλωμα
τροφοδοσίας της εξόδου με ρελέ πρέπει να προστατεύεται από υπερφορτώσεις με
ασφάλεια ή αυτόματο διακόπτη με ονομαστικό ρεύμα που δε θα υπερβαίνει τα 16 A.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT. Οδηγία EMC. Πρότυπα EN 60669-2-5, EN 50491.
ΑΗΗΕ - Πληροφορίες για τους χρήστες
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία
της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα
υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν
σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την
αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m
μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για
διάθεση, με δι- αστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου
να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης
της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και
προωθεί την επαναχρησιμοποίηση ή/και ανακύ- κλωση των υλικών από τα οποία αποτελείται η συσκευή.
C
120-240V~ 50/60 Hz
16A
D 6 mm
Επαφές
Ρελέ
NO, C κλέμας
BUS 29 V
E
120-240V~ 50/60 Hz
16A
F
6 mm
Ρελέ Επαφές
NO, C
κλέμας
BUS 29 V
E: Πλήκτρο 5
F: Πλήκτρο 6
