01481
01486
01481 - Dispositivo de mando para domótica con 4 pulsadores y actuador
con salida de relé NO 16 A 120-240 V~ 50/60 Hz, detección en la oscuri-
dad por LEDs RGB con regulación de intensidad; se completa con medias
teclas intercambiables de 1 o 2 módulos Eikon, Arké o Plana - 2 módulos.
01486 - Dispositivo de mando para domótica con 6 pulsadores y actuador
con salida de relé NO 16 A 120-240 V~ 50/60 Hz, detección en la oscuri-
dad por LEDs RGB con regulación de intensidad; se completa con medias
teclas intercambiables de 1 o 2 módulos Eikon, Arké o Plana - 3 módulos.
El dispositivo cuenta con pulsadores independientes que también pueden configu-
rarse como basculantes, actuador de relé, LEDs RGB de color configurable, para
accionamiento y regulación en instalaciones domóticas By-me. Para las series
Eikon y Arké todos los cubreteclas -incluidos en el catálogo o personalizados- tie-
nen símbolos retroiluminados con colores RGB personalizables.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: BUS 29 V
• Absorción: 7,5 mA
• LED rojo y pulsador de configuración
• Salida de relé (C, NO) para control de luces
• Temperatura de funcionamiento: -5 °C ÷ +45 °C (uso interno)
• Grado de protección: IP20
• Compatible con central By-me 21509 y EasyTool Professional
• Los bloques funcionales de pulsador y basculante tienen una profundidad
de grupo equivalente a 1 (es decir que pueden pertenecer solo a un grupo)
• Art. 01481:
- 4 pulsadores configurables también como 2 basculantes
- 4 LEDs RGB con color configurable
• Art. 01486:
- 6 pulsadores configurables también como 3 basculantes
- 6 LEDs RGB con color configurable
CARGAS CONTROLABLES.
• Salida de relé (cargas controlables a 120 - 240 V~, contacto NO):
- cargas resistivas
: 16 A (20.000 ciclos);
- lámparas incandescentes
: 8 A (20.000 ciclos);
- lámparas fluorescentes
- lámparas de bajo consumo
- lámparas de LED
: 100 W-240 V~, 30 W-120 V~ (20.000 ciclos);
- transformadores electrónicos
- heating 16 (3,5) A (100.000 ciclos).
Plug&Play.
ATENCIÓN: El modo plug&play prevé que en el sistema solo haya disposi-
tivos en plug&play y ningún dispositivo configurado en el sistema By-me.
Para el funcionamiento en el modo Plug&Play, monte en el dispositivo solo las
medias teclas de 1 módulo.
A falta de configuración, el dispositivo ya está preconfigurado como se indica a
continuación:
- al pulsar A se activa el actuador de relé en el dispositivo;
- al pulsar B se desactiva el actuador de relé en el dispositivo;
- al pulsar C se envía por bus un escenario "APAGAR luces";
- al pulsar D se envía por bus el escenario "APAGAR luces y BAJAR persianas".
Además para el art. 01486:
- al pulsar E se envía por bus el escenario "SUBIR persianas";
- al pulsar F se envía por bus el escenario "BAJAR persianas";
El encendido del LED durante 3 segundos indica que se ha accionado el pulsador.
SELECCIÓN DEL COLOR DE LOS LEDS.
MODO Plug&Play.
• Activación del procedimiento: pulse a la vez los pulsadores C y D con una
presión prolongada; los LEDs se encienden todos con el color seleccionado.
• Selección del color: pulse brevemente C o D para ver el color siguiente.
• Guardar el color y salir del procedimiento: pulse C o D con una presión pro-
longada.
• Salir del procedimiento sin guardar el color: al cabo de 5 segundos de inactividad.
49401152A0 04 1810
: 0,5 A (20.000 ciclos);
: 100 W-240 V~, 30 W-120 V~ (20.000 ciclos);
: 4 A (20.000 ciclos);

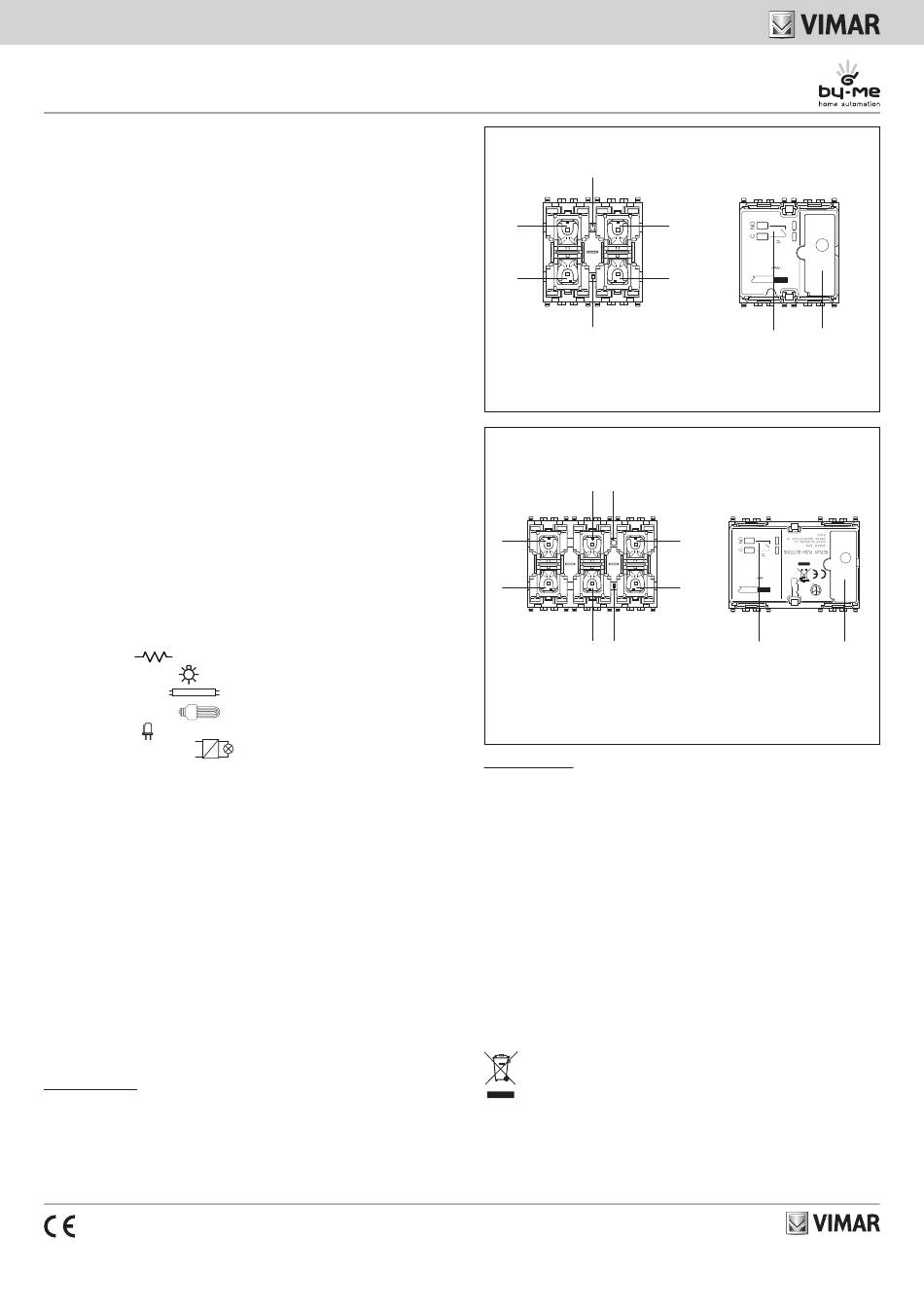

01481 - VISTA FRONTAL Y TRASERA
Pulsador de configuración
A
B
Led
Leyenda:
A: Pulsador 1
C: Pulsador 3
B: Pulsador 2
D: Pulsador 4
01486 - VISTA FRONTAL Y TRASERA
Pulsador de
configuración
C
A
B
D
Led
Leyenda:
A: Pulsador 1
D: Pulsador 4
B: Pulsador 2
E: Pulsador 5
C: Pulsador 3
F: Pulsador 6
SISTEMA By-me.
• El color se selecciona desde la central o EasyTool Professional a través de sus
respectivos menús.
CONFIGURACIÓN
CON
CENTRAL
PROFESSIONAL.
Para más detalles, consulte los correspondientes manuales de instalador que
se pueden descargar de la página www.vimar.com.
NORMAS DE INSTALACIÓN.
La instalación debe ser realizada por personal cualificado cumpliendo con las dis-
posiciones en vigor que regulan el montaje del material eléctrico en el país donde
se instalen los productos. El circuito de alimentación de la salida de relé se ha de
proteger contra sobrecargas mediante un dispositivo, fusible o interruptor automá-
tico, con corriente nominal inferior a 16 A.
CONFORMIDAD A LAS NORMAS.
Directiva sobre baja tensión. Directiva sobre compatibilidad electromagnética.
Normas EN 60669-2-5 y EN 50491.
RAEE - Información para los usuarios
El simbolo del contenedor tachado, cuando se indica en el aparato o en el enva-
se, indica que el producto, al final de su vida util, se debe recoger separado de los
demas residuos. Al final del uso, el usuario debera encargarse de llevar el producto a
un centro de recogida diferenciada adecuado o devolverselo al vendedor con oca-
sion de la compra de un nuevo producto. En las tiendas con una superficie de venta
de al menos 400 m
, es posible entregar gratuitamente, sin obligacion de compra, los
2
productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La reco-
gida diferenciada adecuada para proceder posteriormente al reciclaje, al tratamiento
y a la eliminacion del aparato de manera compatible con el medio ambiente contri-
buye a evitar posibles efectos negativos en el medio ambiente y en la salud y favore-
ce la reutilizacion y/o el reciclaje de los materiales de los que se compone el aparato.
C
120-240V~ 50/60 Hz
16A
D
6 mm
Bornes
Relé
NO
BUS 29 V
E
120-240V~ 50/60 Hz
16A
F
6 mm
Relé
Bornes
NO
BUS 29 V
BY-ME
O
EASYTOOL
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
