01481
01486
01481 - Schaltgerät für Hausleittechnik mit vier Tasten und Aktor mit
NO-Relaisausgang 16 A 120-240 V~ 50/60 Hz, RGB-LED für Lokalisierung
im Dunkeln mit Helligkeitsregelung, zur Ergänzung mit austauschbaren
1- oder 2-Modul-Halbtasten Eikon, Arké oder Plana - 2 Module.
01486 - Schaltgerät für Hausleittechnik mit sechs Tasten und Aktor mit
NO-Relaisausgang 16 A 120-240 V~ 50/60 Hz, RGB-LED für Lokalisierung
im Dunkeln mit Helligkeitsregelung, zur Ergänzung mit austauschbaren
1- oder 2-Modul-Halbtasten Eikon, Arké oder Plana - 3 Module.
Das Gerät verfügt über unabhängige, auch als Wipptaster konfigurierbare Tasten,
eingebauten Relaisaktor, RGB-LED mit konfigurierbarer Farbe für die Steuerung
und Regelung in By-me-Hausleitanlagen. Für die Serien Eikon und Arkè weisen
sowohl die im Katalog geführten als auch die personalisieren Tastenabdeckungen
mit personalisierbaren RGB-Farben hinterbeleuchtete Symbole auf.
MERKMALE.
• Nennversorgungsspannung: BUS 29 V
• Stromaufnahme: 7,5 mA
• Rote LED und Konfigurationstaste
• Relaisausgang (C, NO) für die Beleuchtungssteuerung
• Betriebstemperatur: -5 °C ÷ +45 °C (Innenbereich)
• Schutzart: IP20
• Mit Steuergeräten By-me 21509 und EasyTool Professional kompatibel
• Die Gruppentiefe der Funktionsblöcke Tasten und Wippen ist 1 (d.h. sie
können nur einer Gruppe angehören)
• Art. 01481:
- 4 auch als 2 Wipptaster konfigurierbare Tasten
- 4 RGB-LEDs mit konfigurierbarer Farbe
• Art. 01486:
- 6 auch als 3 Wipptaster konfigurierbare Tasten
- 6 RGB-LEDs mit konfigurierbarer Farbe
REGELBARE LASTEN
• Relaisausgang (regelbare Lasten bei 120 - 240 V~, Schließerkontakt):
- ohmsche Lasten : 16 A (20.000 Zyklen);
- Glühlampen : 8 A (20.000 Zyklen);
- Leuchtstofflampen : 0,5 A (20.000 Zyklen);
- Energiesparlampen : 100 W-240 V~, 30 W-120 V~ (20.000 Zyklen);
- LED-Lampen : 100 W-240 V~, 30 W-120 V~ (20.000 Zyklen);
- Elektronische Transformatoren
- heating 16 (3,5) A (100.000 Zyklen).
Plug&Play.
WARNUNG: Der Plug&Play-Modus setzt voraus, dass im System nur Plug&Play-
Geräte und keine im By-me-System konfigurierten Geräte vorhanden sind.
Für die Funktion im Modus Plug&Play nur die 1-Modul-Halbtasten am Gerät
installieren.
Das Gerät ist bei mangelnder Konfiguration folgendermaßen vorkonfiguriert:
- durch Drücken auf A wird der im Gerät eingebaute Relaisaktor aktiviert;
- durch Drücken auf B wird der im Gerät eingebaute Relaisaktor deaktiviert;
- durch Drücken auf C wird dem Bus ein Szenario vom Typ "OFF Beleuchtung" gesendet;
- durch Drücken auf D wird dem Bus ein Szenario vom Typ "OFF Beleuchtung und
DOWN Rollläden" gesendet.
Darüber hinaus bei Art. 01486:
- durch Drücken auf E wird dem Bus ein Szenario vom Typ "UP Rollläden" gesendet;
- durch Drücken auf F wird dem Bus ein Szenario vom Typ "DOWN Rollläden" gesendet;
Beim Drücken der Tasten leuchten die LEDs 3 s lang auf.
EINSTELLUNG DER LED-FARBE.
PLUG&PLAY-Modus.
• Aktivierung des Vorgangs: Durch längeres Drücken der Tastenkombination C
und D leuchten sämtliche LEDs in der aktuell eingestellten Farbe auf.
• Auswahl der Farbe: Durch kurzes Drücken der Taste C oder D wird die nächste
Farbe angezeigt.
• Speichern der Farbe und Beenden des Vorgangs: Hierzu die Taste C oder D
längere Zeit drücken.
49401152A0 04 1810
: 4 A (20.000 Zyklen);

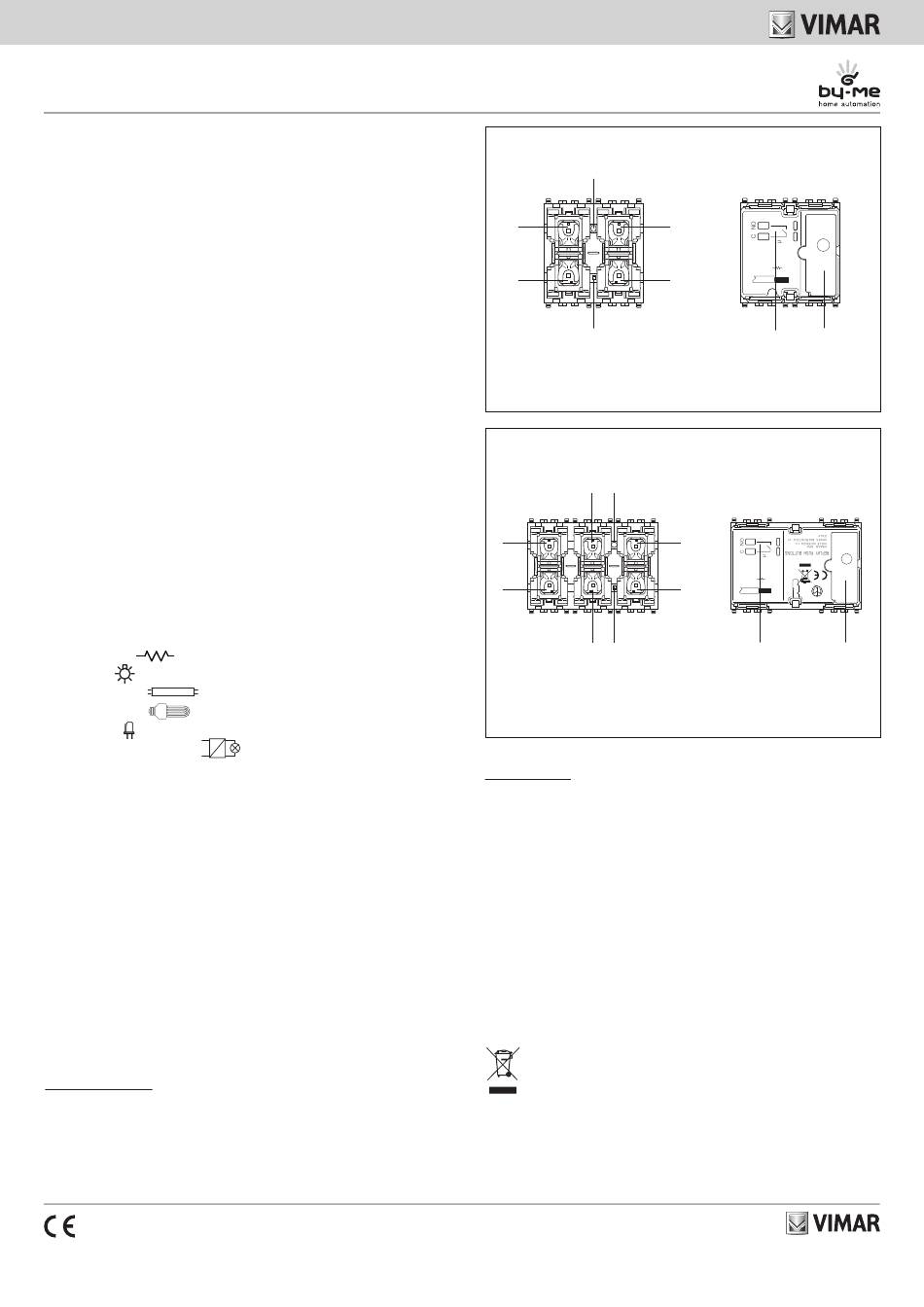

01481 - FRONT- UND RÜCKANSICHT
Konfigurationstaste
A
B
LED
Legende:
A: Taste 1
C: Taste 3
B: Taste 2 D: Taste 4
01486 - FRONT- UND RÜCKANSICHT
Konfigurations- taste
C
A
B
D LED
Legende:
A: Taste 1 D: Taste 4
B: Taste 2 E: Taste 5
C: Taste 3 F: Taste 6
• Beenden des Vorgangs ohne Speichern der Farbe: Nach 5 s langem Timeout.
SYSTEM By-me.
• Die Farbe wird durch das Steuergerät oder EasyTool Professional über die ent-
sprechenden Menüs eingestellt.
KONFIGURATION MIT STEUERGERÄT BY-ME ODER EASYTOOL
PROFESSIONAL.
Für alle Details wird auf die entsprechenden Installationsanleitungen verwie-
sen, die zum Download auf der Website www.vimar.com verfügbar sind

INSTALLATIONSVORSCHRIFTEN.

Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des
Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen. Der
Versorgungskreis des Relaisausgangs muss durch ein entsprechendes Gerät, eine
Schmelzsicherung oder einen Sicherungsautomat mit Nennstrom nicht über 16 A
gegen Überlasten geschützt werden.
NORMKONFORMITÄT.
NS-Richtlinie EMV-Richtlinie. EN 60669-2-5, EN 50491.
WEEE - Informationshinweis für Benutzer
Das Symbol der durchgestrichenen Mulltonne auf dem Gerat oder seiner Verpackung
weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den
anderen Abfallen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem
Nutzer, das Produkt in einer geeigneten Sammelstelle fur getrennte Mullentsorgung
zu deponieren oder es dem Handler bei Ankauf eines neuen Produkts zu ubergeben.
Bei Handlern mit einer Verkaufsflache von mindestens 400 m
Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben
werden. Die angemessene Mulltrennung fur das dem Recycling, der Behandlung und
der umweltvertraglichen Entsorgung zugefuhrten Gerates tragt dazu bei, mogliche ne-
gative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begunstigt
den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.
C
120-240V~ 50/60 Hz
16A
6 mm
D
Klemmen
Relais
NO, C
BUS 29 V
E
120-240V~ 50/60 Hz
16A
F
6 mm
Relais Klemmen
NO, C
BUS 29 V
2 konnen zu entsorgende
