6.6.2 Die Rohre durch die Wanddurchführung führen

6.6.3 Die Einheit auf der Montageplatte befestigen

Referenz für Installateure
40

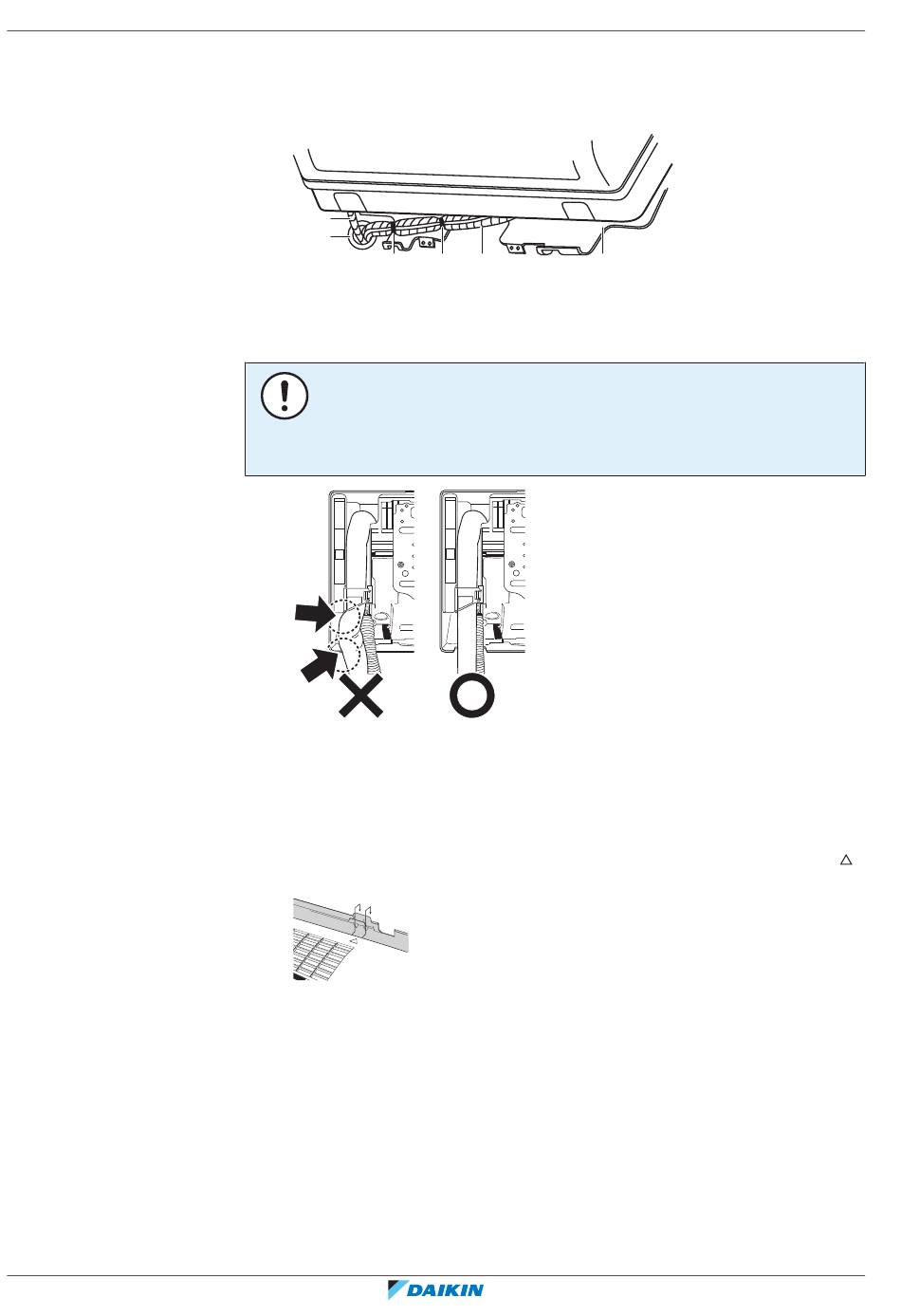

1 Legen Sie die Kältemittelrohre am Rohrweg entlang, der auf der
Montageplatte gekennzeichnet ist.
a
b
c
a Ablaufschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten
c Vinyl-Klebeband
d Isolierband
e Montageplatte (Zubehör)
HINWEIS
▪
Kältemittelleitungen NICHT biegen.
▪
Die Kältemittelleitungen NICHT auf den unteren Rahmen oder das Frontgitter
drücken.
2 Den Abflussschlauch und die Kältemittelleitungen durch die Wandöffnung
verlegen.
1 Die Inneneinheit auf die Wandhalterungshaken setzen. Benutzen Sie die " "-
Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der Einheit, um sie
auf die unteren Haken der Montageplatte zu setzen. Darauf achten, dass die
Kabel NICHT eingequetscht werden.
Hinweis: Achten Sie darauf, dass sich das Verbindungskabel NICHT an der
Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der Inneneinheit, damit
sie fest auf den Haken der Montageplatte einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben M4×12L
(Zubehör) auf der Montageplatte befestigen.
c d e
