6.4.6 So schließen Sie die Kältemittelleitung an das Innengerät an
6.5 Anschließen der elektrischen Leitungen
6.5.1 Über das Anschließen der elektrischen Leitungen
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Innenraum-Klimagerät von Daikin
4P513661-8H – 2019.12

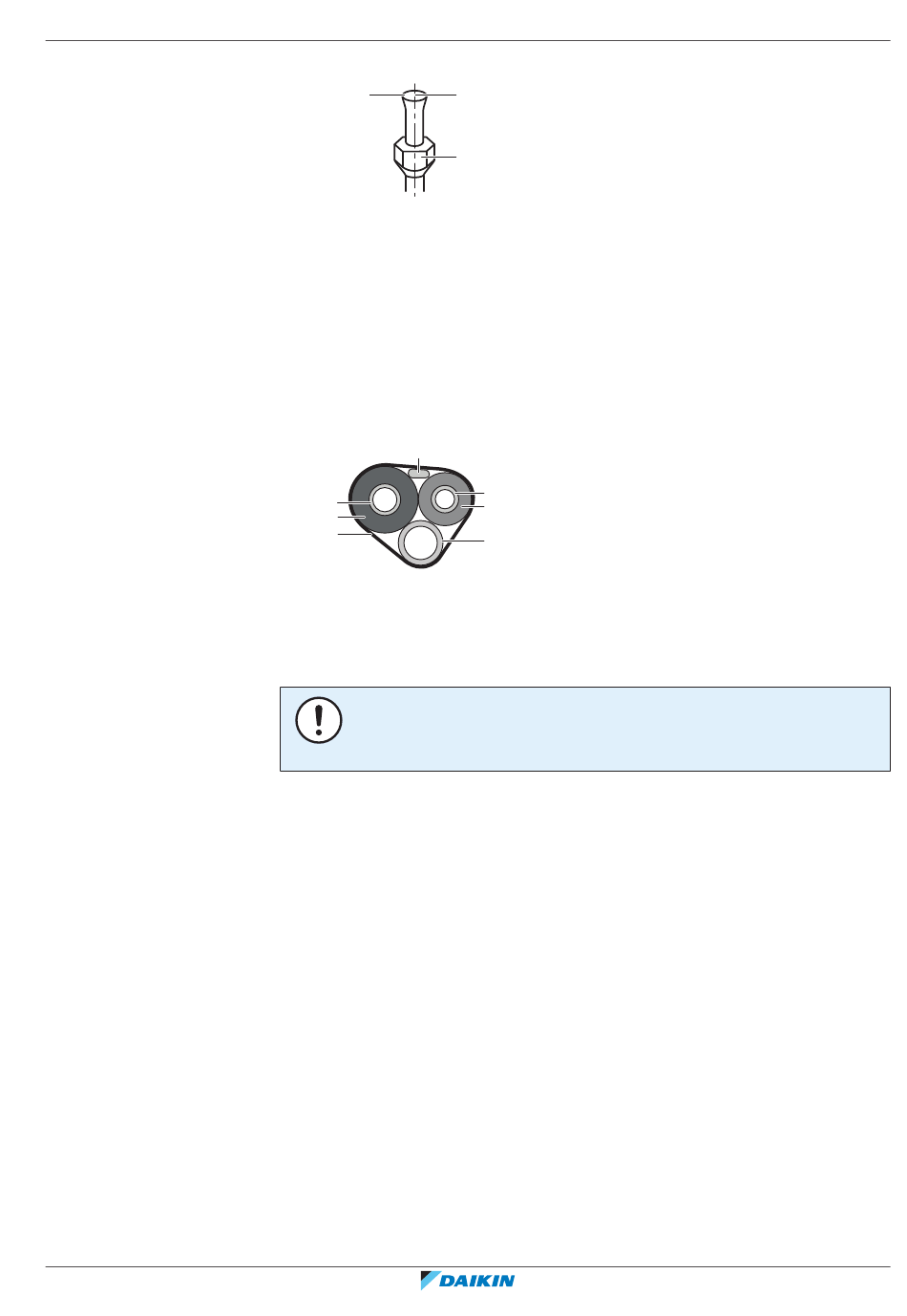

5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.
a
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.
c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.
▪ Rohrleitungslänge. Kältemittelrohre so kurz wie möglich halten.
▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen an die Einheit
anschließen.
▪ Isolierung. Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch bei der
Inneneinheit wie folgt isolieren:
c
a
b
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Zielband
g Ablaufschlauch
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden
Rohrleitung könnte Feuchtigkeit kondensieren.
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden
Schritte auszuführen:
1 Überzeugen Sie sich, dass der Netzanschluss (Stromversorgungssystem) den
elektrischen Spezifikationen der Einheiten entspricht.
2 Die elektrischen Leitungen an die Außeneinheit anschließen.
3 Die elektrischen Leitungen an die Inneneinheiten anschließen.
4 Die Hauptstromversorgung anschließen.
b
c
d
e
g
6 Installation
|
