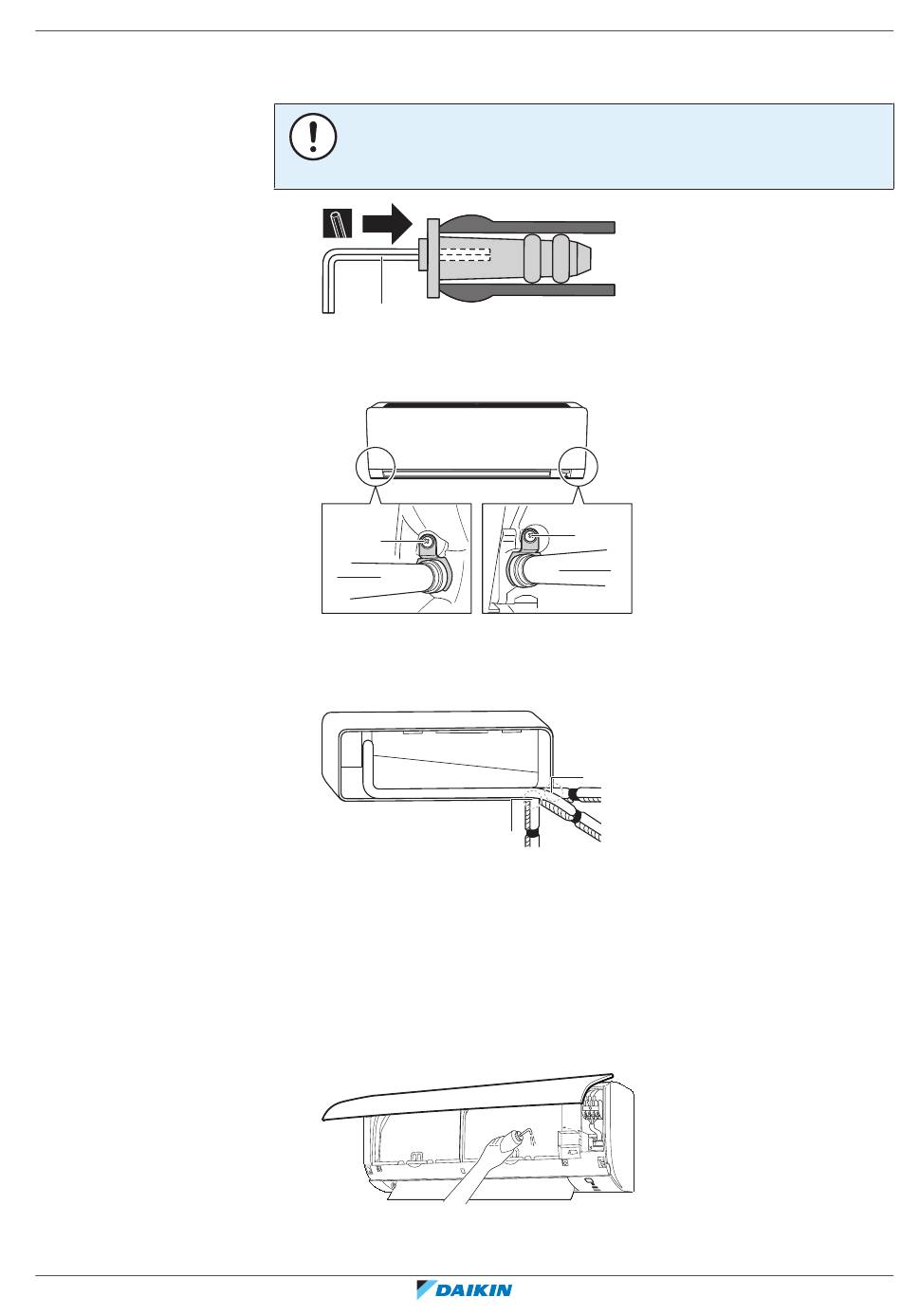

So prüfen Sie auf Wasserleckagen
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Innenraum-Klimagerät von Daikin
4P513661-8H – 2019.12
2 Auf der linken Seite die Ablassschraube entfernen und auf der rechten Seite
installieren.
HINWEIS
Beim Einsetzen der Ablassschraube KEIN Schmieröl verwenden (Kältemittel-Öl). Die
Ablassschraube könnte darunter leiden, sodass sie undicht werden könnte.
a
a 4 mm Sechskantschlüssel
3 Auf der linken Seite den Abflussschlauch einführen und nicht vergessen, ihn
mit der Befestigungsschraube zu fixieren, weil sonst Wasser austreten könnte.
a
b
a Befestigungsschraube der Isolation
b Ablaufschlauch
4 Den Abflussschlauch
Kältemittelleitungen befestigen.
A Rohranschluss links
B Rohranschluss hinten links
C Rohranschluss unten links
a Bei Rohranschluss links hier die Rohranschluss-Abdeckung entfernen
b Bei Rohranschluss unten links hier die Rohranschluss-Abdeckung entfernen
1 Luftfilter entfernen.
2 Geben Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen Sie, ob es
irgendwo leckt.
a
b
mit Vinyl-Klebeband
a
A
B
b
C
