6.2.4 Das Frontgitter wieder anbringen

6.2.5 Die Elektroschaltkasten-Abdeckung entfernen

6.2.6 Die Wartungsblende öffnen
Referenz für Installateure
26
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest einrasten lassen.
2 Ins Frontgitter 2 Schrauben (Klasse 20~35) oder 3 Schrauben (Klasse 50~71)
schrauben.
3 Den Luftfilter installieren und dann die Frontblende wieder anbringen.
1 Frontgitter abnehmen.
2 1 Schraube am Klemmenkasten herausdrehen.

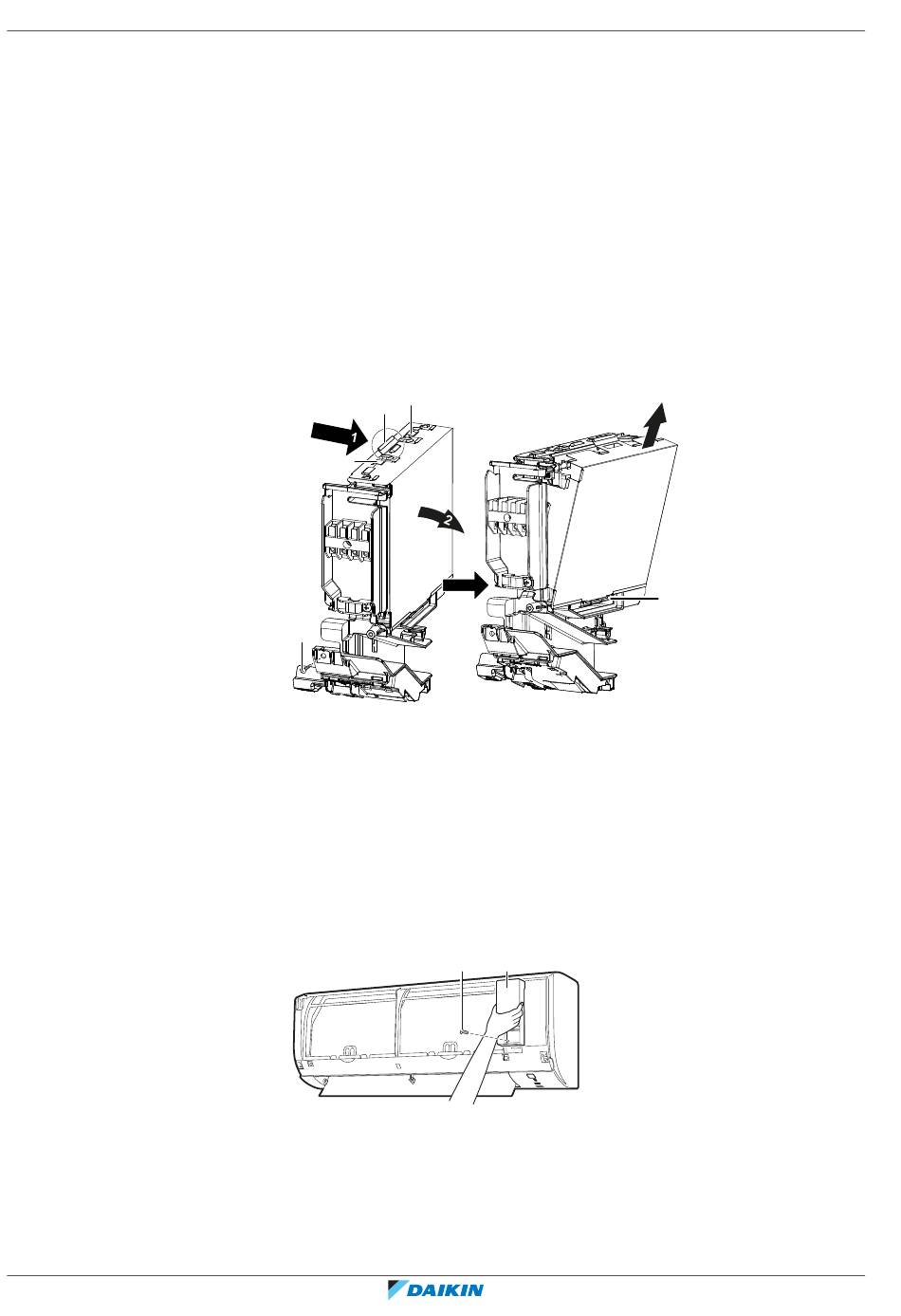

3 Abdeckung des Klemmenkastens durch Ziehen am vorstehenden Teil oben an
der Abdeckung öffnen.
4 Lasche unten aushaken und Abdeckung des Klemmenkastens abnehmen.
a
b
a
c
a Lasche
b Vorstehendes Teil oben auf der Abdeckung
c Schraube
5 Zum Wiederanbringen der Abdeckung erst die untere Lasche in den
Klemmenkasten einhaken und dann die Abdeckung in die 2 oberen Laschen
einschieben.
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.
a Schraube von Wartungsblende
b Wartungsblende
a b
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
