4 Über die Einheit

4.1 Systemanordnung

4.2 Betriebsbereich

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Innenraum-Klimagerät von Daikin
4P513661-8H – 2019.12
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel innerhalb der Einheit ist verhalten entflammbar.
HINWEIS
Das System darf nicht bei Temperaturen unter –15°C aufgebaut werden.

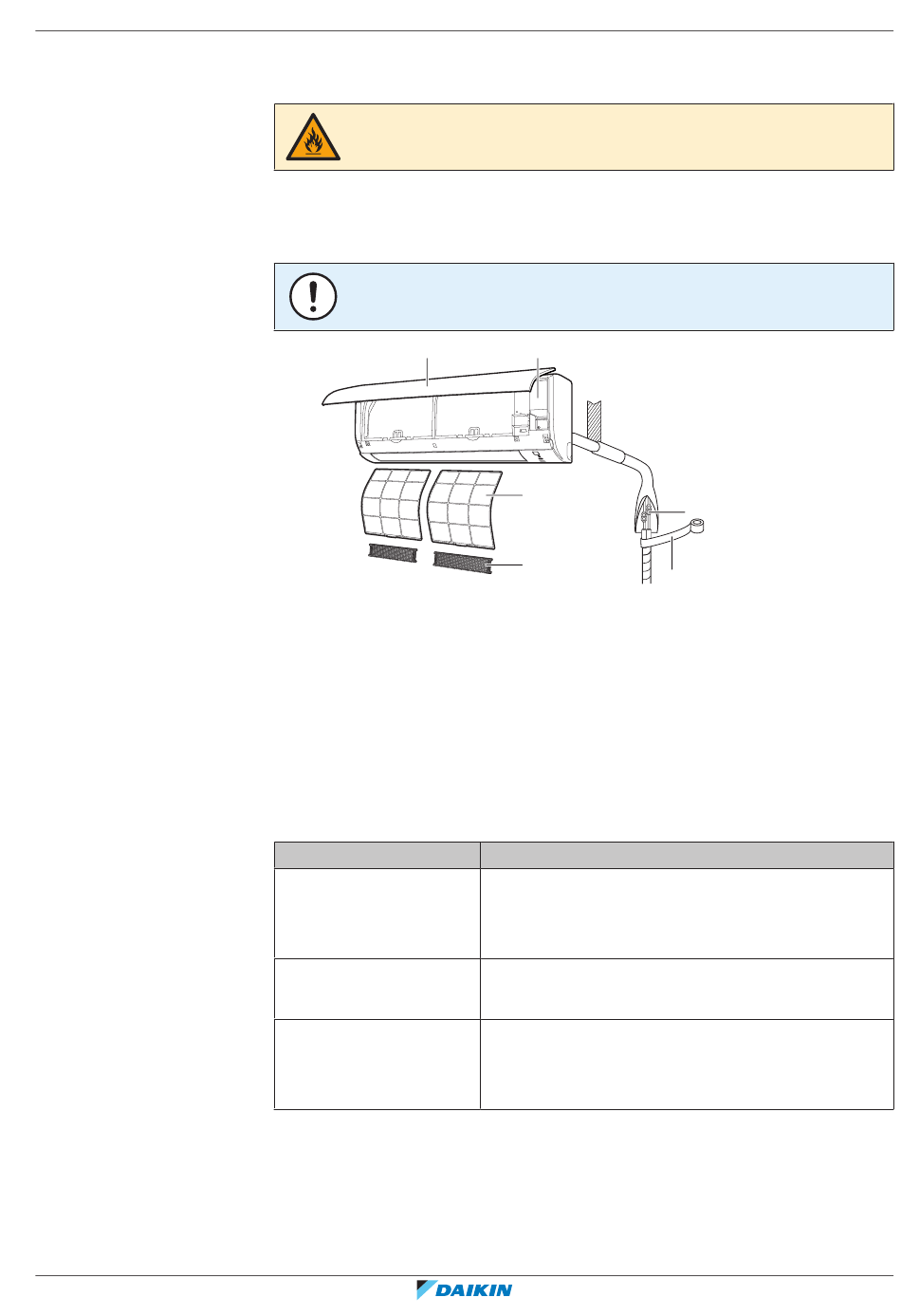

a
a Inneneinheit
b Wartungsdeckel
c Luftfilter
d Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (nur für FTXP)
e Kältemittelrohrleitung, Abflussschlauch und Verbindungskabel
f Isolierband
Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte das System
innerhalb der folgenden Bereichsangaben für Temperatur und Luftfeuchtigkeit
betrieben werden.
Betriebsart
(a)(b)
Kühlen
(a)
Heizen
(a)
Entfeuchten
(a)
Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die
Einheit .außerhalb des Betriebsbereichs betrieben wird.
(b)
Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die
Einheit außerhalb des Betriebsbereichs betrieben wird.
b
c
d
Betriebsbereich
▪ Außentemperatur: –10~46°C DB
▪ Innentemperatur: 18~32°C DB
▪ Luftfeuchtigkeit innen: ≤80%
▪ Außentemperatur: –15~24°C DB
▪ Innentemperatur: 10~30°C DB
▪ Außentemperatur: –10~46°C DB
▪ Innentemperatur: 18~32°C DB
▪ Luftfeuchtigkeit innen: ≤80%
4 Über die Einheit
|
e
f
