Inkrementaler Hohlwellen Drehgeber FGHJ INOX

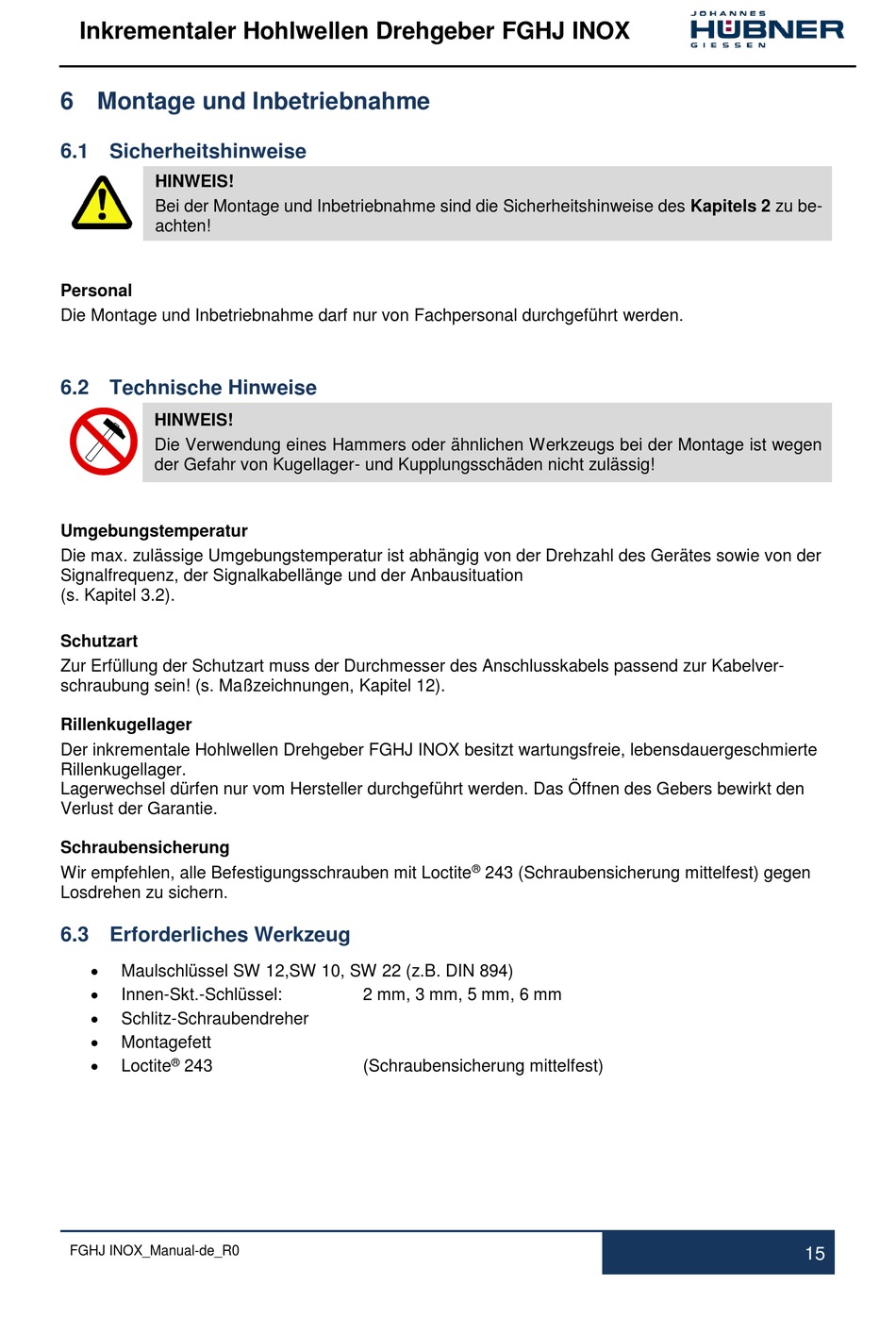

6 Montage und Inbetriebnahme

6.1 Sicherheitshinweise

HINWEIS!
Bei der Montage und Inbetriebnahme sind die Sicherheitshinweise des Kapitels 2 zu be-
achten!
Personal
Die Montage und Inbetriebnahme darf nur von Fachpersonal durchgeführt werden.

6.2 Technische Hinweise

HINWEIS!
Die Verwendung eines Hammers oder ähnlichen Werkzeugs bei der Montage ist wegen
der Gefahr von Kugellager- und Kupplungsschäden nicht zulässig!
Umgebungstemperatur
Die max. zulässige Umgebungstemperatur ist abhängig von der Drehzahl des Gerätes sowie von der
Signalfrequenz, der Signalkabellänge und der Anbausituation
(s. Kapitel 3.2).
Schutzart
Zur Erfüllung der Schutzart muss der Durchmesser des Anschlusskabels passend zur Kabelver-
schraubung sein! (s. Maßzeichnungen, Kapitel 12).
Rillenkugellager
Der inkrementale Hohlwellen Drehgeber FGHJ INOX besitzt wartungsfreie, lebensdauergeschmierte
Rillenkugellager.
Lagerwechsel dürfen nur vom Hersteller durchgeführt werden. Das Öffnen des Gebers bewirkt den
Verlust der Garantie.
Schraubensicherung
Wir empfehlen, alle Befestigungsschrauben mit Loctite
Losdrehen zu sichern.

6.3 Erforderliches Werkzeug


Maulschlüssel SW 12,SW 10, SW 22 (z.B. DIN 894)

Innen-Skt.-Schlüssel:

Schlitz-Schraubendreher

Montagefett

®
Loctite 243
FGHJ INOX_Manual-de_R0
®
243 (Schraubensicherung mittelfest) gegen
2 mm, 3 mm, 5 mm, 6 mm
(Schraubensicherung mittelfest)
