Betriebs- und Montageanleitung

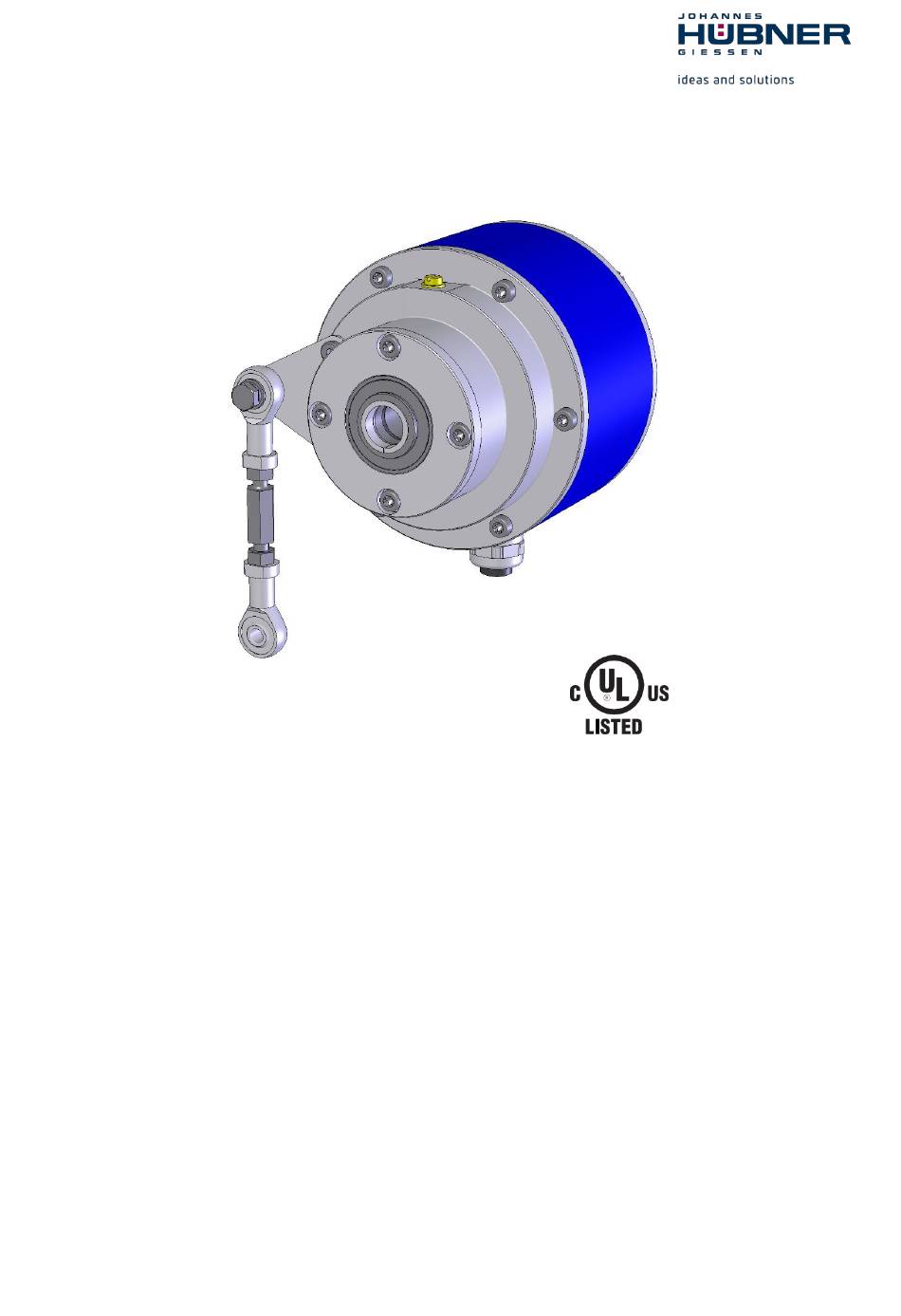

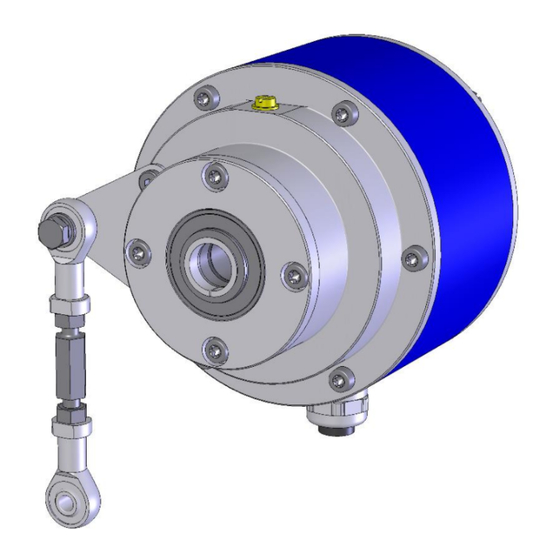

Inkrementaler Hohlwellen Drehgeber FGHJ 2
Vor Montage, Installationsbeginn und anderen
Arbeiten Betriebs- und Montageanleitung lesen!
Für künftige Verwendungen aufbewahren!
Original Betriebs- und Montageanleitung
FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx
ID 78504

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hübner FGHJ 2

Inhaltszusammenfassung für hübner FGHJ 2

  • Seite 1 Deutsch Betriebs- und Montageanleitung Inkrementaler Hohlwellen Drehgeber FGHJ 2 Vor Montage, Installationsbeginn und anderen Arbeiten Betriebs- und Montageanleitung lesen! Für künftige Verwendungen aufbewahren! Original Betriebs- und Montageanleitung FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx ID 78504...
  • Seite 2 Inkrementaler Hohlwellen Drehgeber FGHJ 2 Warenzeichen Geschützte Warenzeichen ™ oder ® sind in diesem Handbuch nicht immer als solche gekennzeichnet. Dies bedeutet jedoch nicht, dass sie frei verwendet werden dürfen. Hersteller / Herausgeber Johannes Hübner Fabrik elektrischer Maschinen GmbH Siemensstr. 7...

  • Seite 3: Inhaltsverzeichnis

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 Inhaltsverzeichnis 1 Allgemeines........................5 1.1 Informationen zur Betriebs- und Montageanleitung ............ 5 1.2 Lieferumfang ......................5 1.3 Symbolerklärung ......................5 1.4 Haftungsbeschränkung ....................6 1.5 Urheberschutz ......................6 1.6 Garantiebestimmungen ....................6 1.7 Kundendienst ......................6 2 Sicherheit ........................
  • Seite 4 Inkrementaler Hohlwellen Drehgeber FGHJ 2 6.8 Elektrischer Anschluss und Inbetriebnahme ..............18 6.8.1 Kabelvorbereitung ....................18 6.8.2 Elektrischer Anschluss ..................18 7 Demontage ........................19 7.1 Sicherheitshinweise ....................19 7.2 Demontage des Drehgebers ..................19 8 Störungen ........................20 8.1 Störungstabelle ......................20 9 Prüfungen ........................21 9.1 Sicherheitshinweise ....................21 9.2 Wartungsinformationen .....................21...

  • Seite 5: Allgemeines

    Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvor- schriften und allgemeinen Sicherheitsbestimmungen einzuhalten. 1.2 Lieferumfang Inkrementaler Hohlwellen Drehgeber FGHJ 2, Betriebs- und Montageanleitung, Zylinderschraube M6x30-ISO 4762. Ringfederelement bei zylindrischer Welle, Spezialwerkzeug für Montage/Demontage. 1.3 Symbolerklärung Warnhinweise sind in dieser Betriebs- und Montageanleitung durch Symbole gekennzeichnet. Die Hin- weise werden durch Signalworte eingeleitet, die das Ausmaß...

  • Seite 6: Haftungsbeschränkung

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 1.4 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Betriebs- und Montageanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften sowie unserer langjährigen Erkenntnisse und Erfahrungen zu- sammengestellt. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von: ...

  • Seite 7: Bestimmungsgemäße Verwendung

    Der inkrementale Hohlwellen Drehgeber FGHJ 2 mit Option S ist ausschließlich für den hier beschrie- benen Verwendungszweck konzipiert und konstruiert. Der FGHJ 2 mit Option S dient zur Erkennung von Überdrehzahlen z.B. von elektrischen und mecha- nischen Antrieben, Hubwerken und Fördermaschinen.

  • Seite 8: Besondere Gefahren

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 2.6 Besondere Gefahren Im folgenden Abschnitt sind Restrisiken benannt, die aufgrund einer Risikobeurteilung ermittelt wur- den. 2.6.1 Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr. Be- schädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein.

  • Seite 9: Technische Daten

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 3 Technische Daten 3.1 Typenschild Nachfolgend sind einige Beispiel-Typenschilder für verschiedene Geräte-Varianten dargestellt: Ohne Option S oder LWL Mit Option S oder LWL Das Typenschild und der UKCA Aufkleber befinden sich seitlich am Gehäuse und enthalten folgende...

  • Seite 10: Elektrische Und Mechanische Daten

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 3.2 Elektrische und mechanische Daten Impulszahlen 600, 1024, 2048, andere auf Anfrage Anschlusswerte 12 V … 30 V DC (Option: 5 V DC), Oberwelligkeit max. 10% Versorgungspannung Für UL und CSA Class 2 versorgt Leerlaufstromaufnahme ca.

  • Seite 11: Signalausgänge

    4 Übersicht Zusatzoptionen 4.1 Option S (Grenzdrehzahlschalter) Der inkrementale Hohlwellen Drehgeber FGHJ 2 mit Option S hat einen galvanisch getrennten Schalt- ausgang. Die Schaltfunktion wird mit einem Halbleiterschalter realisiert. Die Schaltdrehzahl ist werkseitig eingestellt (Schalthysterese 10%). Der Schalter öffnet bei Überschreiten der eingestellten Schaltdrehzahl.

  • Seite 12: Typenschlüssel

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 4.4 Typenschlüssel 1024 16K/ Inkrementaler Hohlwellen Drehgeber Drehgeber mit isolierter Lagerung Baureihe Anschlusstechnik Klemmkasten AKK: Doppelimpulsausgang Klemmkasten mit Anschluss für ST-kompa- tiblen Glasfasersteckverbinder 10-polige Flanschdose ITT Cannon (nicht kombinierbar mit Option S) (Pinkompatibel mit dem POG 10 DN 1024 I)

  • Seite 13: Transport, Verpackung Und Lagerung

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 5 Transport, Verpackung und Lagerung 5.1 Sicherheitshinweise für den Transport VORSICHT! Sachschaden durch unsachgemäßen Transport! Diese Symbole und Hinweise auf der Verpackung sind zu beachten:  Nicht werfen, Bruchgefahr  Vor Nässe schützen  Vor Hitze über 40°C und direkter Sonneneinstrahlung schützen 5.2 Wareneingangskontrolle...

  • Seite 14: Montage Und Inbetriebnahme

    Zur Erfüllung der Schutzart muss der Durchmesser des Anschlusskabels passend zur Kabelver- schraubung sein! (s. Maßzeichnungen, Kapitel 12). Rillenkugellager Der inkrementale Hohlwellen Drehgeber FGHJ 2 besitzt wartungsfreie, lebensdauergeschmierte Ril- lenkugellager. Lagerwechsel dürfen nur vom Hersteller durchgeführt werden. Das Öffnen des Gebers bewirkt den Verlust der Garantie.

  • Seite 15: Montagevorbereitung

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 6.4 Montagevorbereitung 1. Zubehör auf Vollständigkeit überprüfen (s. Maßzeichnungen, Kapitel 12). HINWEIS! Befestigungsschrauben und Erdungskabel gehören nicht zum Lieferumfang. 2. Vorbereitung der Anbaustelle: (Motor-)Welle, Zentrierung, Anschraubflächen und Befestigungsge- winde säubern und auf Beschädigungen überprüfen. Beschädigungen beseitigen! 6.5 Montage des Drehgebers in Hohlwellenbauform...

  • Seite 16: Verwendung Der Verstellbaren Drehmomentstütze (V2A)

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 Adapterwelle leicht einfetten, Gerät öffnen. Spannelement (2) auf Adapterwelle bis zum Anschlag schieben. Hohlwellengerät (3) auf der Adapterwelle montieren. Das Hohlwellengerät muss leichtgängig auf die Adapterwelle zu schieben sein. Keinesfalls mit erhöhter Kraft aufschieben, da ansonsten die Lager geschädigt werden können. Gegebenenfalls Adapterwelle mit Schmiergelleinen nacharbeiten.
  • Seite 17 Inkrementaler Hohlwellen Drehgeber FGHJ 2 Nummer 1 min. Länge in mm Nummer 1 max. Länge in mm Nummer 2 min. Länge in mm Nummer 2 max. Länge in mm Nummer 3 min. Länge in mm Nummer 3 max. Länge in mm...

  • Seite 18: Kürzbare Drehmomentstütze (V2A Optional)

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 6.7 Kürzbare Drehmomentstütze (V2A optional) Die Drehmomentstützen in nachfolgender Tabelle können kundenseitig gekürzt werden. Siehe Maßzeichnung HM 13 M 106952a Kap. 12. ID Nummer Min. Länge (mm) Max. Länge (mm) 21975 22057 6.8 Elektrischer Anschluss und Inbetriebnahme HINWEIS! Die allgemeinen Richtlinien für die EMV-gerechte Leitungsverlegung sind zu beachten!

  • Seite 19: Demontage

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 Versorgungsspannung, Signalkabel und ggfs. Option S anschließen (s. Anschlusspläne, Kapitel 13). ACHTUNG! Das Anlegen der Versorgungsspannung an die Signalausgänge führt zur Zerstörung des Geräts! Klemmkastendeckel schließen. HINWEIS! Überprüfen Sie vor dem Schließen des Klemmkastendeckels die Dichtfläche und Dich- tung auf Sauberkeit und reinigen Sie bei Bedarf beide Flächen.

  • Seite 20: Störungen

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 8 Störungen 8.1 Störungstabelle Störung Mögliche Ursache Störungsbeseitigung Keine Versorgungsspannung Anschlusskabel und Span- nungsversorgung prüfen Kontrolle: LED im Klemmkasten leuchtet nicht ErrorLed leuchtet nicht: Entsprechende Drehzahl ein- Schalter schließt nicht stellen Drehzahl oberhalb der Schalter-...

  • Seite 21: Prüfungen

    Nach ca. 16.000 bis 20.000 Rillenkugellager auf Leichtgängigkeit und Lagergeräusche überprü- Betriebsstunden und hoher Dauerbelastung Für FGHJ 2 mit Option S sind keine zusätzlichen Prüfungen erforderlich. 10 Entsorgung 10.1 Entsorgungsablauf Der Hersteller ist nicht zur Rücknahme verpflichtet. Das Gerät ist als Elektronik-Sonderabfall zu behandeln und entsprechend der länderspezifischen Ge- setze zu entsorgen.

  • Seite 22: Maßzeichnungen

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 12 Maßzeichnungen FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 23 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 24 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 25 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 26 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 27 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 28 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 29 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 30 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 31 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 32 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
  • Seite 33 Inkrementaler Hohlwellen Drehgeber FGHJ 2 FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...

  • Seite 34: Anschlusspläne

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 13 Anschlusspläne 13.1 Klemmkasten HINWEIS! Die Anschlusspläne sind im jeweiligen Klemmkastendeckel abgebildet! Anschlusstechnik AK Anschlusstechnik AL Anschlusstechnik AKK FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...

  • Seite 35: Anschlusskabel

    Inkrementaler Hohlwellen Drehgeber FGHJ 2 13.2 Anschlusskabel HINWEIS! Die Anschlusspläne sind dem jeweiligen Kabel angeheftet! Anschlusskabel Anschlusskabel (Option S) 13.3 Flanschdose ITT-Cannon 10-polige Flanschdose ITT Cannon FGHJ2_BETR-de_R16(2022-07-14)ID78504.docx...
