hübner FGHJ 5 Betriebs- Und Montageanleitung

hübner FGHJ 5 Betriebs- Und Montageanleitung

Inkrementaler hohlwellen-drehgeber

Werbung

Deutsch

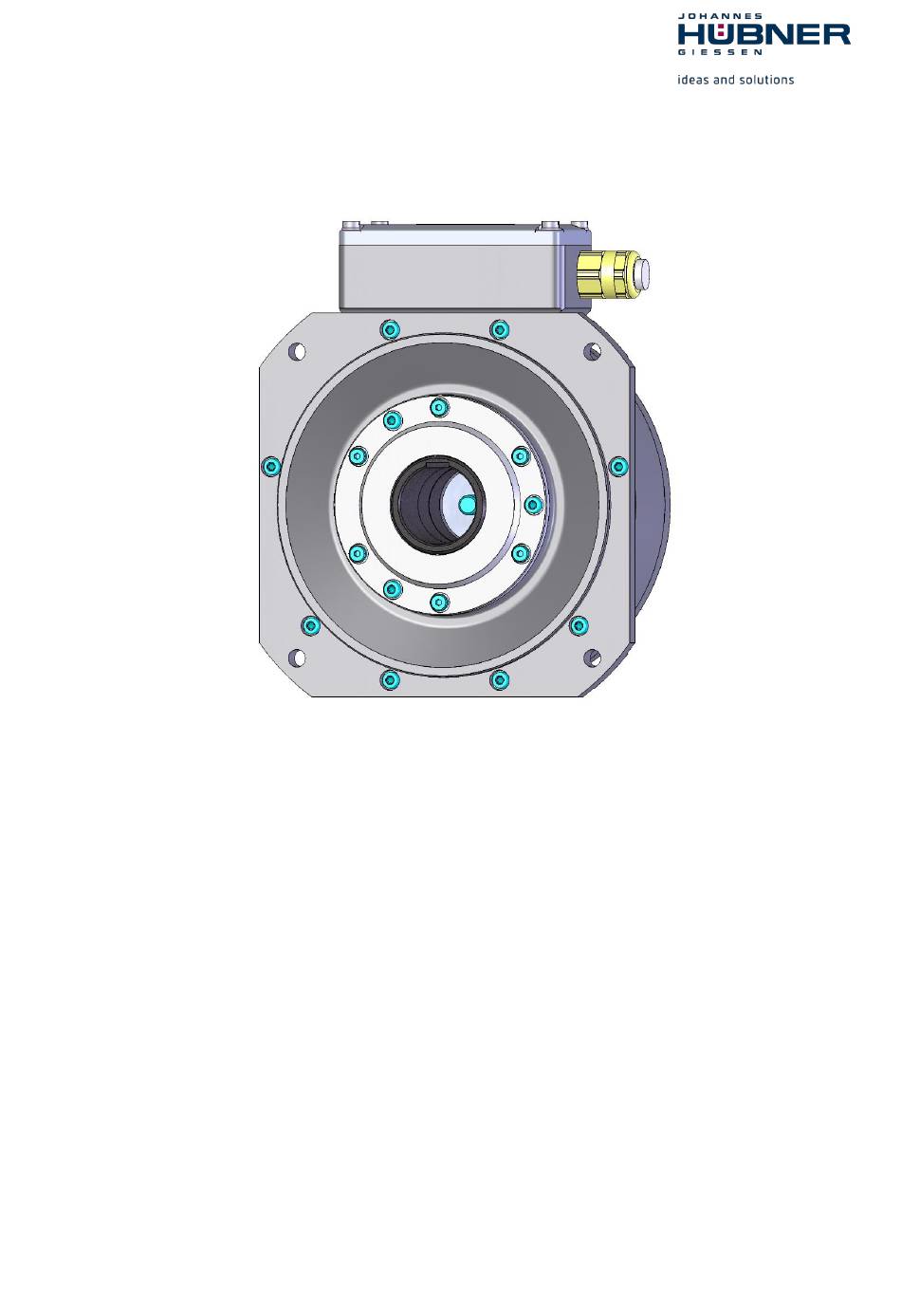

Betriebs- und Montageanleitung

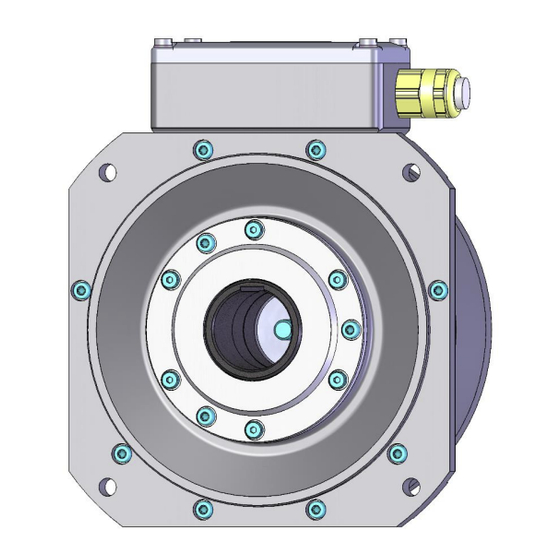

Inkrementaler Hohlwellen-Drehgeber FGHJ 5
Vor Montage, Installationsbeginn und anderen Arbeiten
Betriebs- und Montageanleitung lesen!
Für künftige Verwendungen aufbewahren!
Original Betriebs- und Montageanleitung
FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx
ID 74523

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für hübner FGHJ 5

  • Seite 1 Deutsch Betriebs- und Montageanleitung Inkrementaler Hohlwellen-Drehgeber FGHJ 5 Vor Montage, Installationsbeginn und anderen Arbeiten Betriebs- und Montageanleitung lesen! Für künftige Verwendungen aufbewahren! Original Betriebs- und Montageanleitung FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx ID 74523...
  • Seite 2 Inkrementaler Hohlwellen Drehgeber FGHJ 5 Warenzeichen Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer entsprechenden Besitzer. Geschützte Warenzeichen ™ oder ® sind in diesem Handbuch nicht immer als solche gekennzeichnet. Dies bedeutet jedoch nicht, dass sie frei verwendet werden dürfen.
  • Seite 3: Inhaltsverzeichnis

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 Inhaltsverzeichnis 1 Allgemeines........................5 1.1 Informationen zur Betriebs- und Montageanleitung ............ 5 1.2 Lieferumfang ......................5 1.3 Symbolerklärung / Warnhinweise ................5 1.4 Haftungsbeschränkung ....................6 1.5 Urheberschutz ......................6 1.6 Garantiebestimmungen ....................6 1.7 Kundendienst ......................6 2 Sicherheit ........................
  • Seite 4 Inkrementaler Hohlwellen Drehgeber FGHJ 5 8.1 Sicherheitshinweise ....................18 8.2 Wartungsinformationen .....................18 8.3 Prüfplan ........................18 9 Entsorgung........................18 9.1 Entsorgungsablauf ....................18 10 Maßzeichnungen ......................19 11 Anschlusspläne ......................23 FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx...
  • Seite 5: Allgemeines

    Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvor- schriften und allgemeinen Sicherheitsbestimmungen einzuhalten. 1.2 Lieferumfang Inkrementaler Hohlwellen-Drehgeber FGHJ 5, Betriebs- und Montageanleitung. 1.3 Symbolerklärung / Warnhinweise Warnhinweise sind in dieser Betriebs- und Montageanleitung durch Symbole gekennzeichnet. Die Hinweise werden durch Signalworte eingeleitet, die das Ausmaß...
  • Seite 6: Haftungsbeschränkung

    2.2 Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. Der Hohlwellenimpulsgeber der Baureihe FGHJ 5 dient der Erfassung von Drehbewegungen, z.B. von elektrischen und mechanischen Antrieben und Wellen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen und es haftet allein der Betreiber.
  • Seite 7: Persönliche Schutzausrüstung

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 2.3 Persönliche Schutzausrüstung Bei Arbeiten wie Montage, Demontage oder Inbetriebnahme ist das Tragen von persönlicher Schutzausrüstung wie z.B. Sicherheitsschuhen Arbeitsschutzkleidung erforderlich, um Gesundheitsgefahren zu minimieren. Es gelten die vom Betreiber festgelegten und die örtlich geltenden Vorschriften.
  • Seite 8: Technische Daten

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 3 Technische Daten 3.1 Typenschild Beispieltypenschild Das Typenschild befindet sich seitlich am Gehäuse und enthält folgende Angaben:  Hersteller, Anschrift   CE - Kennzeichnung  Seriennummer  Baujahr  Impulszahl  Schutzart  Versorgungsspannung ...
  • Seite 9 Inkrementaler Hohlwellen Drehgeber FGHJ 5 Tastverhältnis 1 : 1 ± 5 % Bis 50 kHz < 3 % Phasenversatz 0°, 90° bei 150 kHz < 5 % Max. Frequenz 0 bis 100 kHz. (bis 150 kHz bei Bestellung angeben) Gerätetemperaturbereich Standard 0°C bis + 70°C...
  • Seite 10: Signalausgänge

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 Signalausgänge Grundausführung (n = Impulse / Umdrehung). Eine Impulsspur (Grundspur) mit n direkten Rechteckimpulsen, der Gitterteilung entsprechend und LED-Kontrollausgang (optional bedingt). Option 90 2te Impulsspur wie Grundspur, jedoch um 90° elektr. phasenversetzt. Option N / N2 Nullimpuls, mechanisch festgelegt.
  • Seite 11: Typenschlüssel

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 3.3 Typenschlüssel 1024 Inkrementaler Hohlwellen Drehgeber Drehgeber mit isolierter Lagerung Baureihe Anschlusstechnik Klemmkasten EMV Industriestecker 12-pol. Rundstecker 2 m Anschlusskabel LWL-Technik Impulse pro Umdrehung 1024, 2048 Grundausführung Grundspur 0° (A) Impulsspur 90° (B) jeweils mit invertierten Signalen...
  • Seite 12: Transport, Verpackung Und Lagerung

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 4 Transport, Verpackung und Lagerung Sicherheitshinweise für den Transport VORSICHT! Sachschaden durch unsachgemäßen Transport! Diese Symbole und Hinweise auf der Verpackung sind zu beachten:  Nicht werfen, Bruchgefahr  Vor Nässe schützen  Vor Hitze über 40°C und direkter Sonneneinstrahlung schützen Wareneingangskontrolle Die Lieferung ist bei Erhalt unverzüglich auf Vollständigkeit und eventuelle Transportschäden zu...
  • Seite 13: Installation Und Inbetriebnahme

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 Installation und Inbetriebnahme 5.1 Sicherheitshinweise Personal Installation und Erstinbetriebnahme dürfen nur von Fachpersonal ausgeführt werden. Vor jeglichen Arbeiten am Gerät (Installation/Überprüfung) sind die Sicherheitshinweise des Kapitels 2 unbedingt zu beachten. Anbau des Gebers (mechanisch) Die Montage bzw. Demontage ist unter Zuhilfenahme eines Hammers oder gleichartigen Werkzeugs verboten (Gewährleistung erlischt).
  • Seite 14 Inkrementaler Hohlwellen Drehgeber FGHJ 5 4. Drehmomentstütze/Stützarm am Gehäuse montieren. HINWEIS! Zusatzdatenblatt „Anbaugenauigkeit“ von Hohlwellengebern beachten. 5. Anbaulage zum Klemmkasten prüfen, ggf. anpassen. 6. Gerät auf leicht gefettete Welle aufdrücken. VORSICHT! Beschädigungsgefahr bei unsachgemäßer Behandlung für Welle und Gerät. Keine harten Schläge auf Hohlwelle und Gehäuse.
  • Seite 15: Anschließen Des Gebers

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 5.3 Anschließen des Gebers 5.3.1 Anschlusstechnik Zum Schutz der Geräte bei Transport und Lagerung sind die Kabelverschraubungen mit einem Verschlussbolzen verschlossen. Kabelanschluss: Ist nach entsprechendem Gerätetyp auszuführen. Anschlusspläne sind zu beachten! Siehe Kapitel 12 und im Klemmkastendeckel. Anschlusskabel mit Durchmesser von min. 14 mm max.
  • Seite 16: Demontage

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 6 Demontage 6.1 Sicherheitshinweise Personal Die Demontage des Gerätes von der Anlage darf nur von Fachpersonal ausgeführt werden. Achtung: Vor jeglichen Arbeiten am Gerät (Installation/Überprüfung) sind die Sicherheitshinweise des Kapitels 2 unbedingt zu beachten. 6.2 Demontage des Drehgebers Die Demontage des Drehgebers ist in umgekehrter Reihenfolge durchzuführen.
  • Seite 17: Störungen

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 7 Störungen 7.1 Störungstabelle Störung Mögliche Ursache Störungsbeseitigung Klemmkastendeckel-Dichtung Klemmkastendeckel-Dichtung oder Dichtfläche verschmutzt und Dichtfläche reinigen Klemmkastendeckel-Dichtung Klemmkastendeckel-Dichtung beschädigt austauschen Feuchtigkeit im Klemmkasten Kabelverschraubung/Blindstopfen Kabelverschraubung/Blindstopfen nicht angezogen anziehen Kabel nicht passend zur Kabel und Kabelverschraubung...
  • Seite 18: Prüfungen

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 8 Prüfungen 8.1 Sicherheitshinweise Personal Die Demontage des Gerätes von der Anlage darf nur von Fachpersonal ausgeführt werden. Achtung: Vor jeglichen Arbeiten am Gerät (Installation/Überprüfung) sind die Sicherheitshinweise des Kapitels 2 unbedingt zu beachten. 8.2 Wartungsinformationen Das Gerät ist wartungsfrei.
  • Seite 19: Maßzeichnungen

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 10 Maßzeichnungen FGHJ 5 K… 40P/ B14 HM 18 M 112769 FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx...
  • Seite 20 Inkrementaler Hohlwellen Drehgeber FGHJ 5 FGHJ 5 K/40P HM 18 M 112763 FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx...
  • Seite 21 Inkrementaler Hohlwellen Drehgeber FGHJ 5 FGHJ 5 K/28,575K (1 1/8“) HM 18 M 112771 FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx...
  • Seite 22 Inkrementaler Hohlwellen Drehgeber FGHJ 5 FGHJ 5 K/40P/B14 HM 18 M 112765 FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx...
  • Seite 23: Anschlusspläne

    Inkrementaler Hohlwellen Drehgeber FGHJ 5 11 Anschlusspläne FGHJ 5 Standard Klemmkasten FGHJ 5 Standard Anschlusskabel FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx...
  • Seite 24 Inkrementaler Hohlwellen Drehgeber FGHJ 5 FGHJ 5 Standard 12 pol. Rundstecker FGHJ 5 Standard EMV-Industriestecker FGHJ5_BETR-de_R5(2018-11-05)ID74523.docx...
