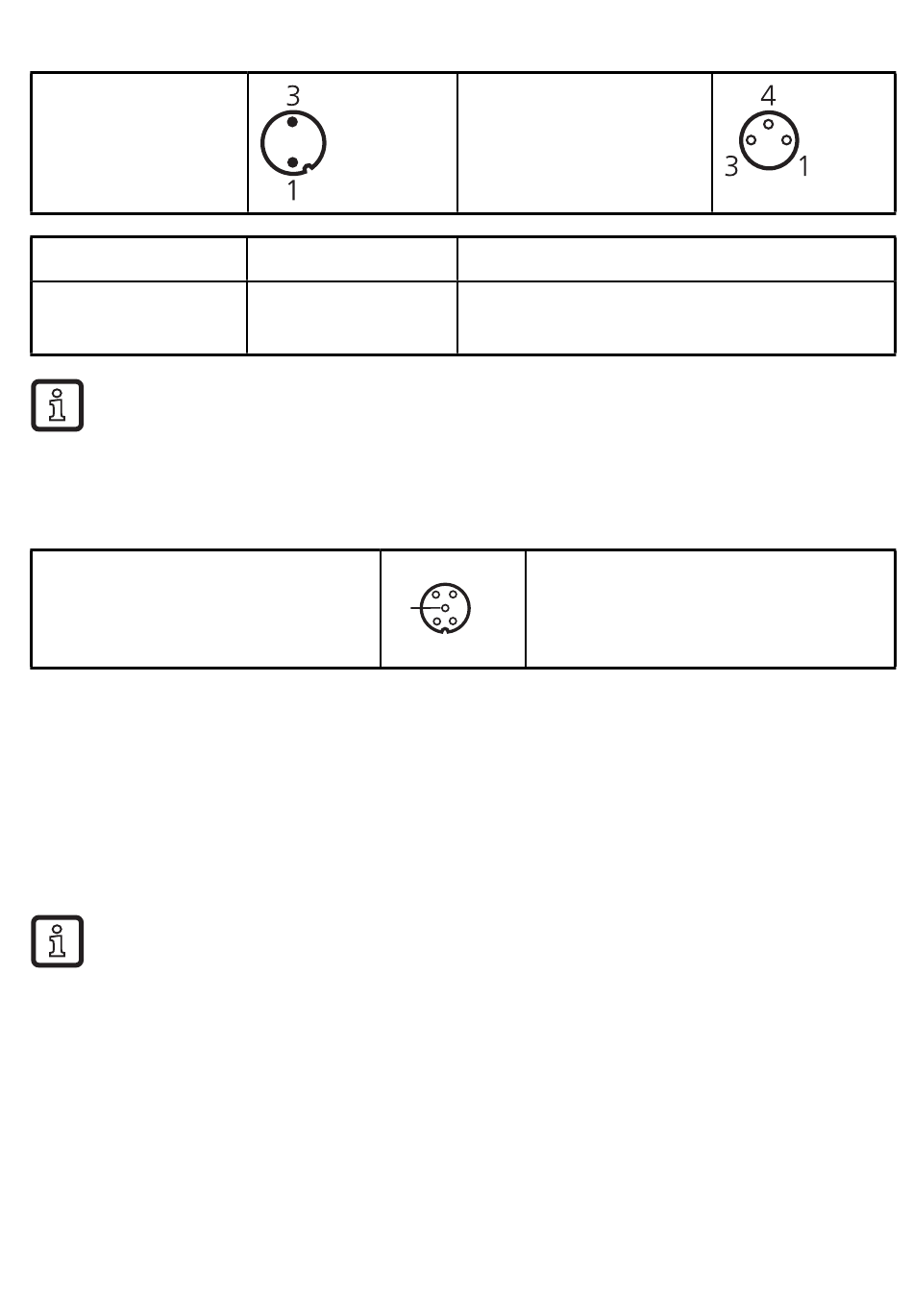

4.1 Pinbelegung
M12-Stecker
1: AS-i +
3: AS-i -
Parameterbit
P1
Das Modul AC2489 verhält sich im AS-i Netz wie 2 unabhängige A/B-Slaves.
5 Adressieren
► Gerät über den M12-Stecker (AS-i) adressieren, Auslieferungsadresse ist 0.
Adressiergerät AC1154
Beschaltung der Adressierbuchse

5.1 Adressieren des Moduls AC2489

Im Auslieferungszustand meldet sich zunächst nur der erste Slave auf der Adresse
0. Dieser kann auf eine beliebige Adresse zwischen 1A...31B adressiert werden.
Ist dieser Slave adressiert, erscheint im Display des AC1154 automatisch der
zweite Slave mit der Adresse 0. Jetzt kann dieser Slave auf eine beliebige Adres-
se zwischen 1A...31B adressiert werden.
Beiden Slaves können beliebige A/B-Adressen zugeordnet werden (z.B. 3A / 6A oder
9A / 25B....).
Keine Adresse kann doppelt vergeben werden (z.B. 3A / 3A oder 9B / 9B).
Wird ein Slave mit dem ID-Code „A" (erweiterter Adressmodus möglich) in Kombi-
nation mit einem Master der 1. Generation (Version 2.0) eingesetzt,
- muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit
D3 darf nicht genutzt werden.
- muss diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.
4
Bezeichnung
Peripheriefehler
3
5
2
Eingang M8
1: Sensorversorgung +
3: Sensorversorgung -
4: Dateneingang
Beschreibung
1 Peripheriefehleranzeige aktiv
0 Peripheriefehleranzeige nicht aktiv
1: AS-i + / 2: TTL → / 3: AS-i -
4
4: TTL ← / 5: + 5 V
1
* Defaulteinstellung
