PS6010 Hardwarewartung
•
Der Verwaltungs-Port hat zwei eingebaute LED-Anzeigen, die den Zustand
der Verwaltungsschnittstelle anzeigen. Siehe Tabelle 3-2 und Angabe 2 in
Abbildung 3-1.
•
Ethernet-Ports 0 und 1 haben jeweils zwei LED-Anzeigen, bezeichnet mit
ACT und LNK, die den Zustand der Netzwerkschnittstelle anzeigen. Siehe
Tabelle 3-2 und Angabe 3 in Abbildung 3-1.
Tabelle 3-1: Bedeutung der Steuermodul-LEDs
LED-Name
ACT (siehe Erklärung 1).
ERR (siehe Erklärung 1).
PWR (siehe Erklärung 1).
3-2

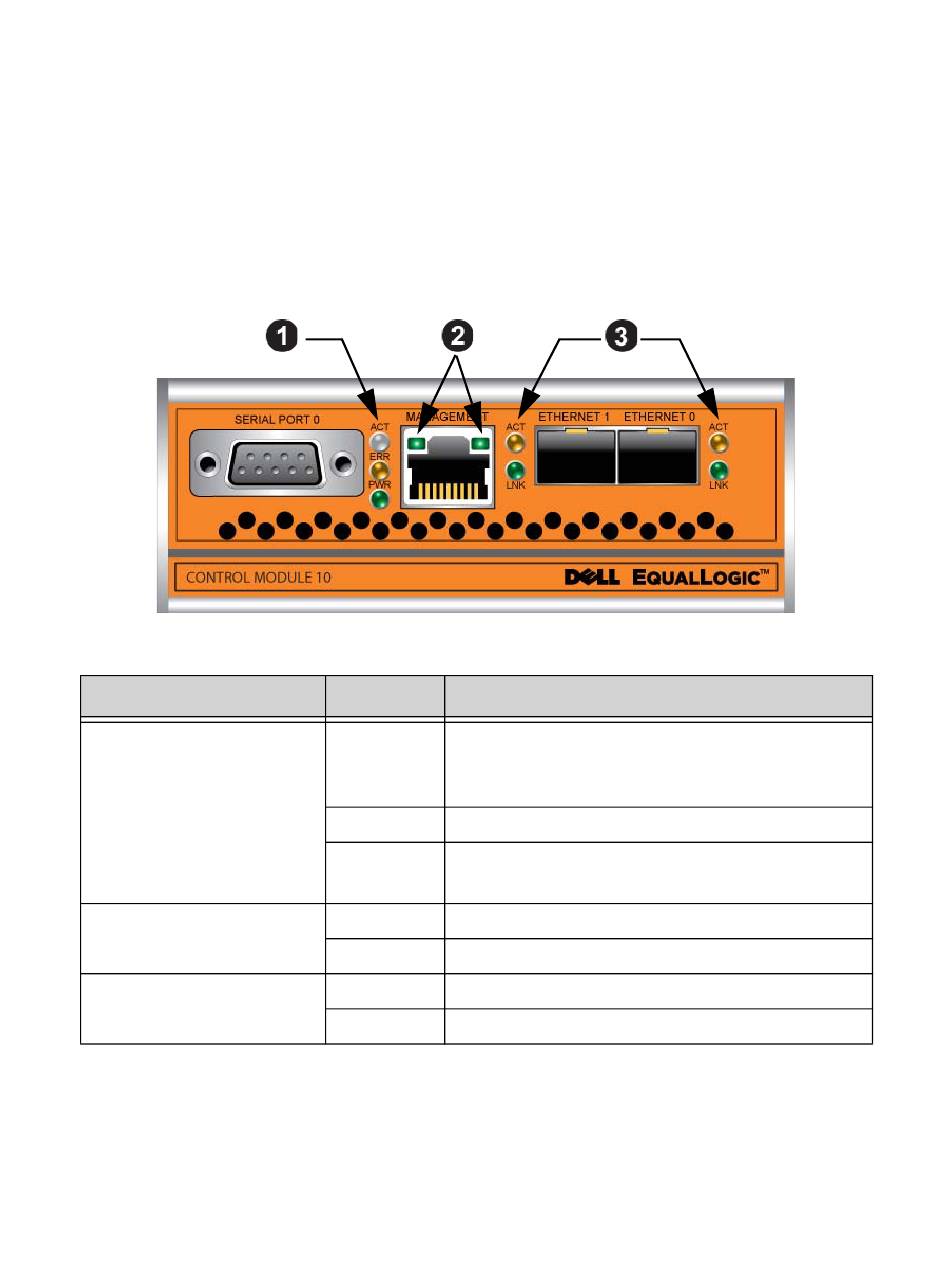

Abbildung 3-1: Steuermodul Typ 10
Farbe
Beschreibung
Aus
Keine Stromversorgung, sekundäres Steuer-
modul nicht synchronisiert mit aktivem Steuer-
modul oder Fehlerzustand.
Grün
Aktives Steuermodul (für Netzwerk-E/A).
Orange
Sekundäres Steuermodul. Das Cache ist mit
dem aktiven Steuermodul synchronisiert.
Aus
Normalbetrieb oder kein Strom.
Rot
Array wird gestartet oder Fehlerzustand.
Aus
Keine Stromversorgung.
Grün
Stromversorgung.
Wartung von Steuermodulen
