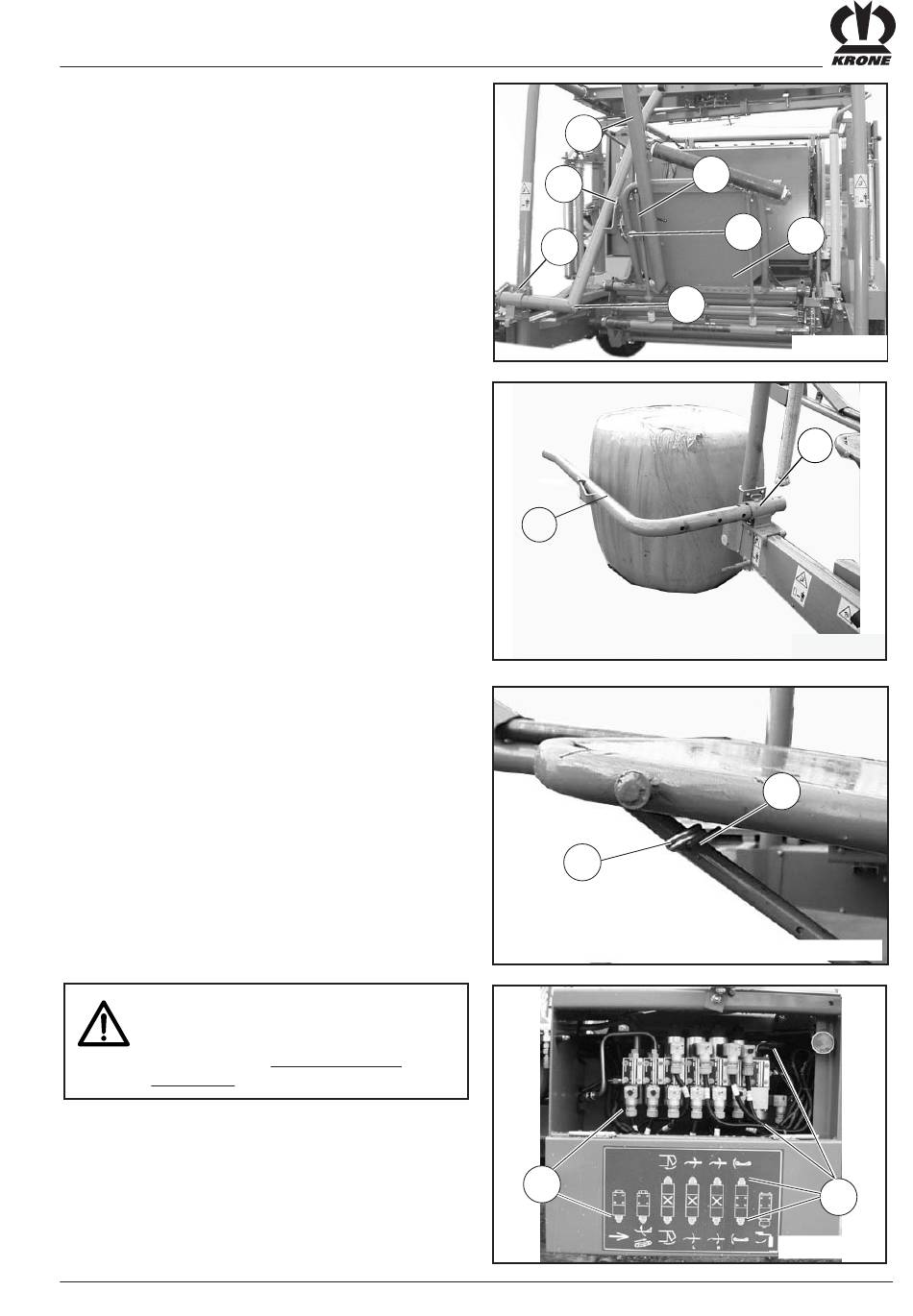

4.2 Ballenwender in Arbeitsstellung
bringen
Der Ballenwender ist wie folgt in Arbeitsstellung zu
bringen:
•
Ballenwender (7) nach vorne drücken, den Gegen-
halter (5) entriegeln und Ballenwender auf Federst-
ecker (4) ablegen.
•
Gegenhalter (5) aus Führung links (6) nehmen und
in Führung rechts (12) in Arbeitsposition bringen
(rechte Maschineseite)
•
Wickeltisch am Steuerblock nach hinten fahren
(durch gleichzeitiges betätigen der Steuerventile (1)
und (2)). Dadurch wird der Ballenwender in Arbeits-
stellung gebracht.
•
Teleskopierfunktion des Stangenhebels (3) durch
entfernen des Federsteckers (4) einschalten
•
Federstecker (4) in Parkposition (10) stecken.
•
Wickeltisch am Steuerblock nach vorne fahren
(durch gleichzeitiges betätigen der Steuerventile (1)
und (2))
Es ist unbedingt darauf zu achten,
dass nur das Steuerventil (2) Wickel-
tisch betätigt werden darf, da es
ansonsten zu gefährlichen Fehl-
funktionen kommen kann.
Ballenwender
7
3
8
6
5
5
4
1
4
9
CPBW0022
12
CPBW0024
10
CPBW0025
2
CPBW0011
