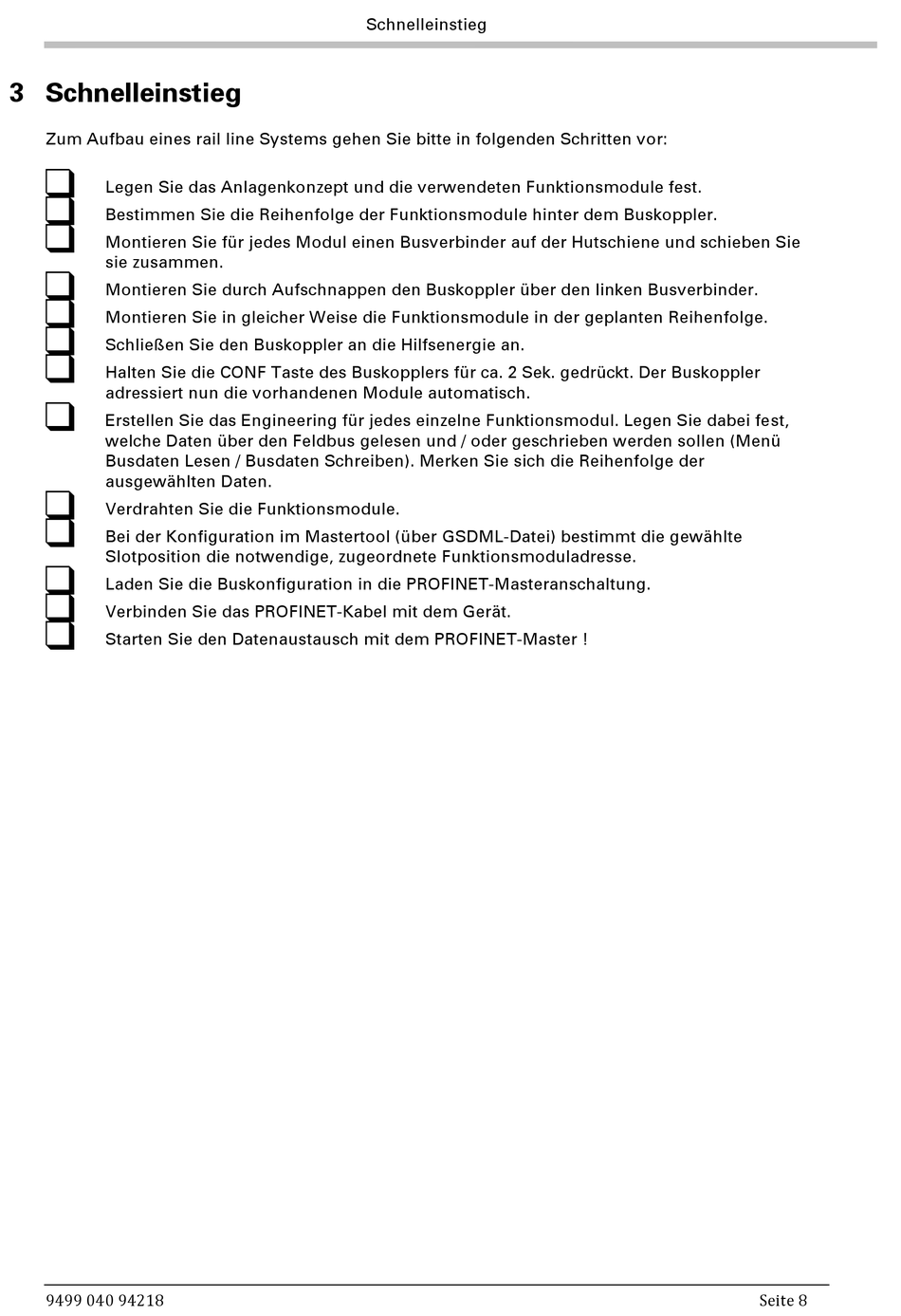

3 Schnelleinstieg
Zum Aufbau eines rail line Systems gehen Sie bitte in folgenden Schritten vor:
q
Legen Sie das Anlagenkonzept und die verwendeten Funktionsmodule fest.
q
Bestimmen Sie die Reihenfolge der Funktionsmodule hinter dem Buskoppler.
q
Montieren Sie für jedes Modul einen Busverbinder auf der Hutschiene und schieben Sie
sie zusammen.
q
Montieren Sie durch Aufschnappen den Buskoppler über den linken Busverbinder.
q
Montieren Sie in gleicher Weise die Funktionsmodule in der geplanten Reihenfolge.
q
Schließen Sie den Buskoppler an die Hilfsenergie an.
q
Halten Sie die CONF Taste des Buskopplers für ca. 2 Sek. gedrückt. Der Buskoppler
adressiert nun die vorhandenen Module automatisch.
q
Erstellen Sie das Engineering für jedes einzelne Funktionsmodul. Legen Sie dabei fest,
welche Daten über den Feldbus gelesen und / oder geschrieben werden sollen (Menü
Busdaten Lesen / Busdaten Schreiben). Merken Sie sich die Reihenfolge der
ausgewählten Daten.
q
Verdrahten Sie die Funktionsmodule.
q
Bei der Konfiguration im Mastertool (über GSDML-Datei) bestimmt die gewählte
Slotposition die notwendige, zugeordnete Funktionsmoduladresse.
q
Laden Sie die Buskonfiguration in die PROFINET-Masteranschaltung.
q
Verbinden Sie das PROFINET-Kabel mit dem Gerät.
q
Starten Sie den Datenaustausch mit dem PROFINET-Master !
9499 040 94218
Schnelleinstieg
Seite 8
