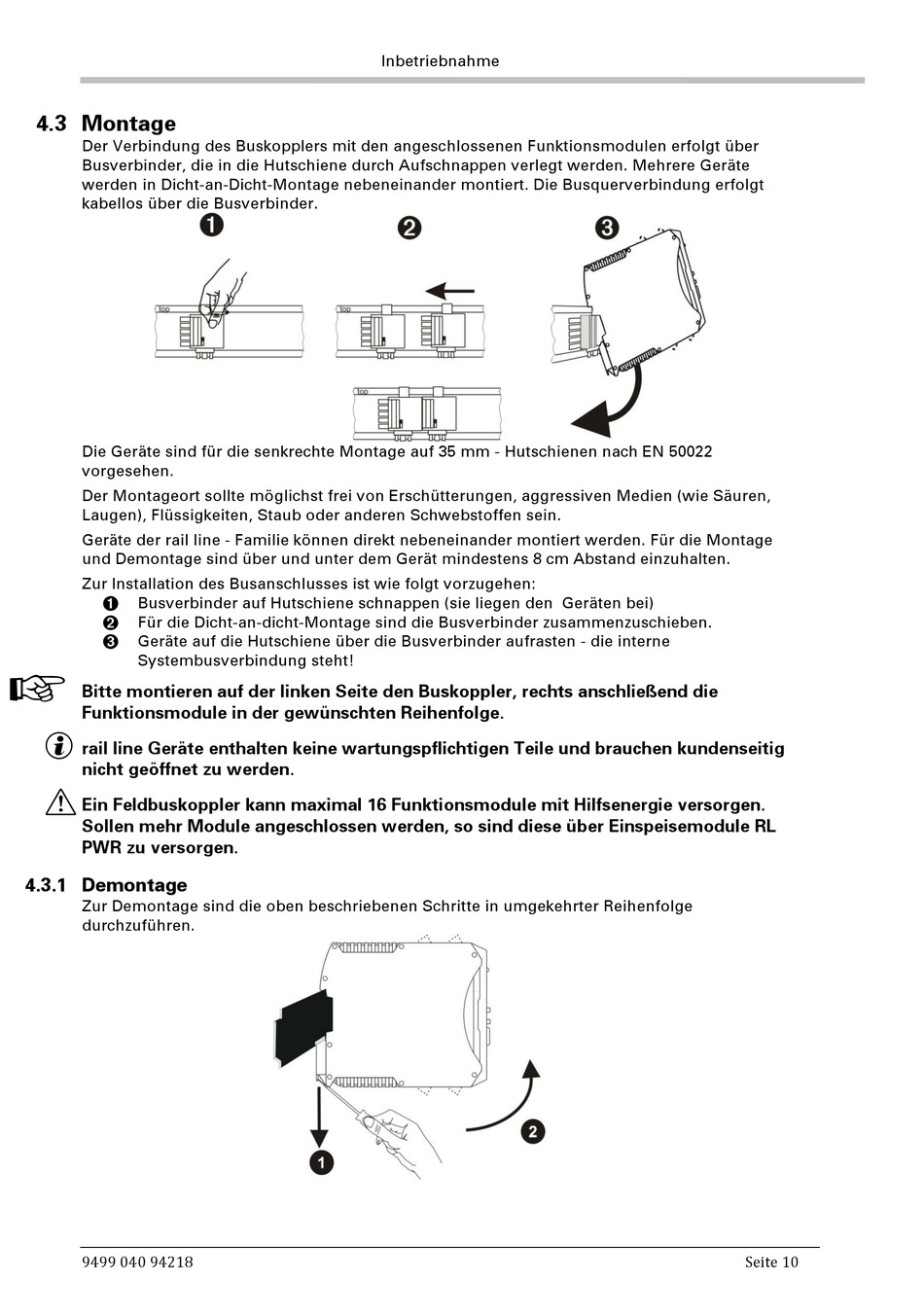

4.3 Montage

Der Verbindung des Buskopplers mit den angeschlossenen Funktionsmodulen erfolgt über
Busverbinder, die in die Hutschiene durch Aufschnappen verlegt werden. Mehrere Geräte
werden in Dicht-an-Dicht-Montage nebeneinander montiert. Die Busquerverbindung erfolgt
kabellos über die Busverbinder.
Die Geräte sind für die senkrechte Montage auf 35 mm - Hutschienen nach EN 50022
vorgesehen.
Der Montageort sollte möglichst frei von Erschütterungen, aggressiven Medien (wie Säuren,
Laugen), Flüssigkeiten, Staub oder anderen Schwebstoffen sein.
Geräte der rail line - Familie können direkt nebeneinander montiert werden. Für die Montage
und Demontage sind über und unter dem Gerät mindestens 8 cm Abstand einzuhalten.
Zur Installation des Busanschlusses ist wie folgt vorzugehen:
1
Busverbinder auf Hutschiene schnappen (sie liegen den Geräten bei)
2
Für die Dicht-an-dicht-Montage sind die Busverbinder zusammenzuschieben.
3
Geräte auf die Hutschiene über die Busverbinder aufrasten - die interne
Systembusverbindung steht!
+
Bitte montieren auf der linken Seite den Buskoppler, rechts anschließend die
Funktionsmodule in der gewünschten Reihenfolge.
g
rail line Geräte enthalten keine wartungspflichtigen Teile und brauchen kundenseitig
nicht geöffnet zu werden.
a
Ein Feldbuskoppler kann maximal 16 Funktionsmodule mit Hilfsenergie versorgen.
Sollen mehr Module angeschlossen werden, so sind diese über Einspeisemodule RL
PWR zu versorgen.

4.3.1 Demontage

Zur Demontage sind die oben beschriebenen Schritte in umgekehrter Reihenfolge
durchzuführen.
9499 040 94218
Inbetriebnahme
Seite 10
