6 Schnelleinstieg, am Beispiel einer SIMATIC

6.1 Testumgebung

Für den beispielhaften Testaufbau benötigen Sie folgende Komponenten:
Programmiergerät (PG) oder PC mit PC-Adapter
Programmiertool STEP
Automatisierungsgerät (AG)
z.B. CPU S7 315-2 PN/DP, neue Ausgabe
RailLine Koppelmodul RL40-PN (Bestellnr.: RL40-115-00000-U00)
z.B. KS45 (Bestellnr.: KS45-113-20000-U00)
Ethernet Switch mit Patch-Kabel

6.2 Beispiel einer Testumgebung:

Aufgabe
Ein RL40-PN System mit der IP 192.168.1.166 und dem Namen „RL40-Station1" soll an
eine CPU315-2 PN/DP über Profinet angeschlossen werden.
Es soll ein System aus mehreren Funktionsmodulen (KS45, CI45 und TB45) und einem
Relais Ausgangsmodul realisiert werden. Die Daten, welche zur Kommunikation
verwendet werden sollen, werden mit dem Engineering-Tool BlueControl ausgewählt.
Für jedes Funktionsmodul stehen 15 Werte zum Schreiben und Lesen zur Verfügung.
Diesen Werten können mit BlueControl frei Parametern bzw. Signale zugewiesen
werden. Für die I/O Module und die Temperaturmodule ist die Anzahl der zu
übertragenden Daten fest definiert.
Bevor die Testumgebung in Betrieb genommen wird, sollten Sie sicherstellen, dass das
Automatisierungsgerät keine andere Anwendersoftware enthält ("urgelöscht").

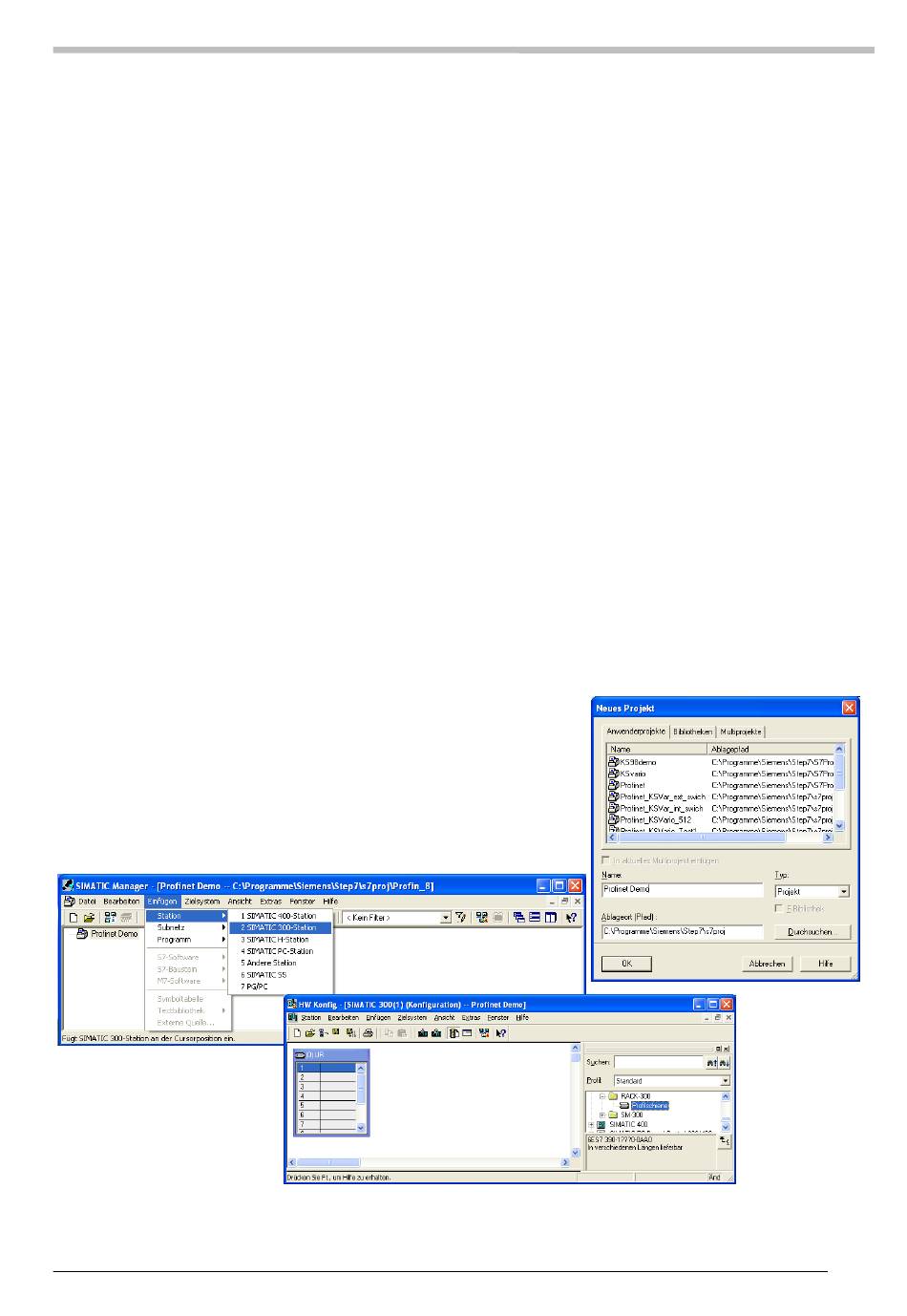

6.3 Erstellen eines neuen Projekts in Step
In diesem Abschnitt wird dargestellt, wie ein neues Projekt mit
®
Step
7 erzeugt wird.
Projekt neu:
Master Station erstellen (S7 300):
9499 040 94218
Schnelleinstieg, am Beispiel einer SIMATIC® S7
®
7 V5.4
®
S7
®
7
Seite 16
