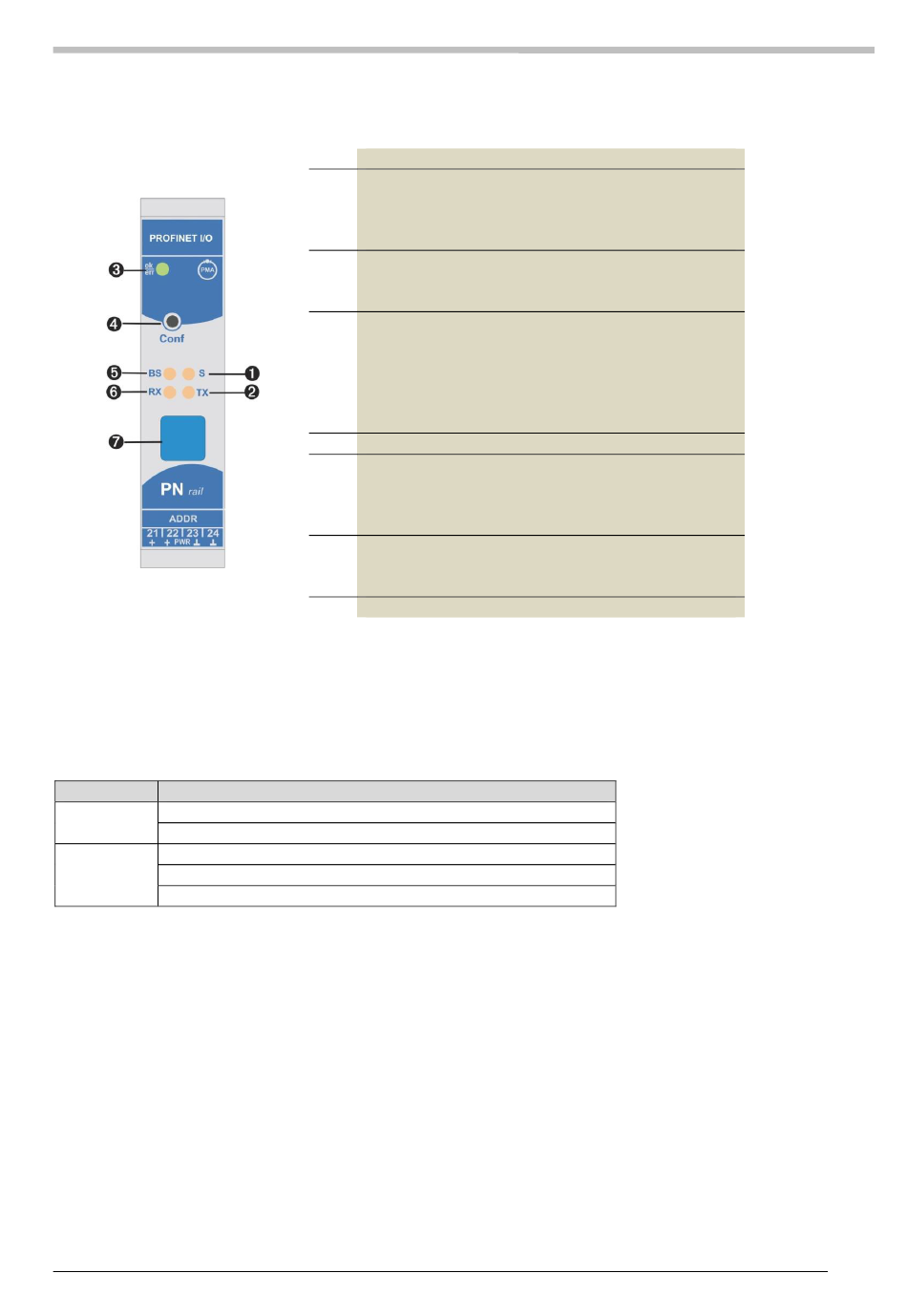

5.3 Bedeutung der Anzeige-LEDs am Buskoppler
Fünf LED-Anzeigen des Buskopplers zeigen verschiedene Betriebszustände an.
* Wechselnde Anzeige " grün- gelb- rot- aus": Interner Fehlerzustand
5.4 Fail-safe
Über die User-Parametrierung 'Fail-safe' wird das Verhalten des Gerätes bei Busausfall bzw.
'Bus-Stop' des Masters festgelegt.
Busausfall:
Bei Busausfall arbeitet das Gerät nach folgenden Regeln:
Fail-safe
Reaktion bei Busausfall oder Master-Stop
Last value
Weiterarbeiten mit den zuletzt gesendeten Werten
Geforcte analoge Eingänge werden auf FAIL gesetzt
zero
Geforcte analoge Eingänge werden auf FAIL 1) gesetzt
geforcte digitale Eingänge werden auf null gesetzt
Geforcte Ausgänge werden auf null gesetzt
9499 040 94218
Systemaufbau
Bedeutung
LED Systembus – Zustand
aus:
aus
1
blinkt:
Module suchen
ein:
Kommunikation aktiv
LED TX Datensenden PROFINET
2
aus:
keine Verbindung
gelb blinken: Verbindung aktiv
LED Gerätezustand *
grün:
ok
gelb:
Initialisierung
3
gelb blinken: Konfigurationsabweichung
rot:
keine Konfiguration
rot blinken:
Modulausfall
4
CONF
Konfigurationstaste
LED Feldbus – Zustand
aus:
keine Verbindung
5
blinkt:
Erkannter Teilnehmer / CPU Stop
ein:
Datenaustausch
LED RX Datenempfangen PROFINET
6
aus:
keine Verbindung
gelb blinken: Verbindung aktiv
7
PC-Anschluss für das Engineering Tool
