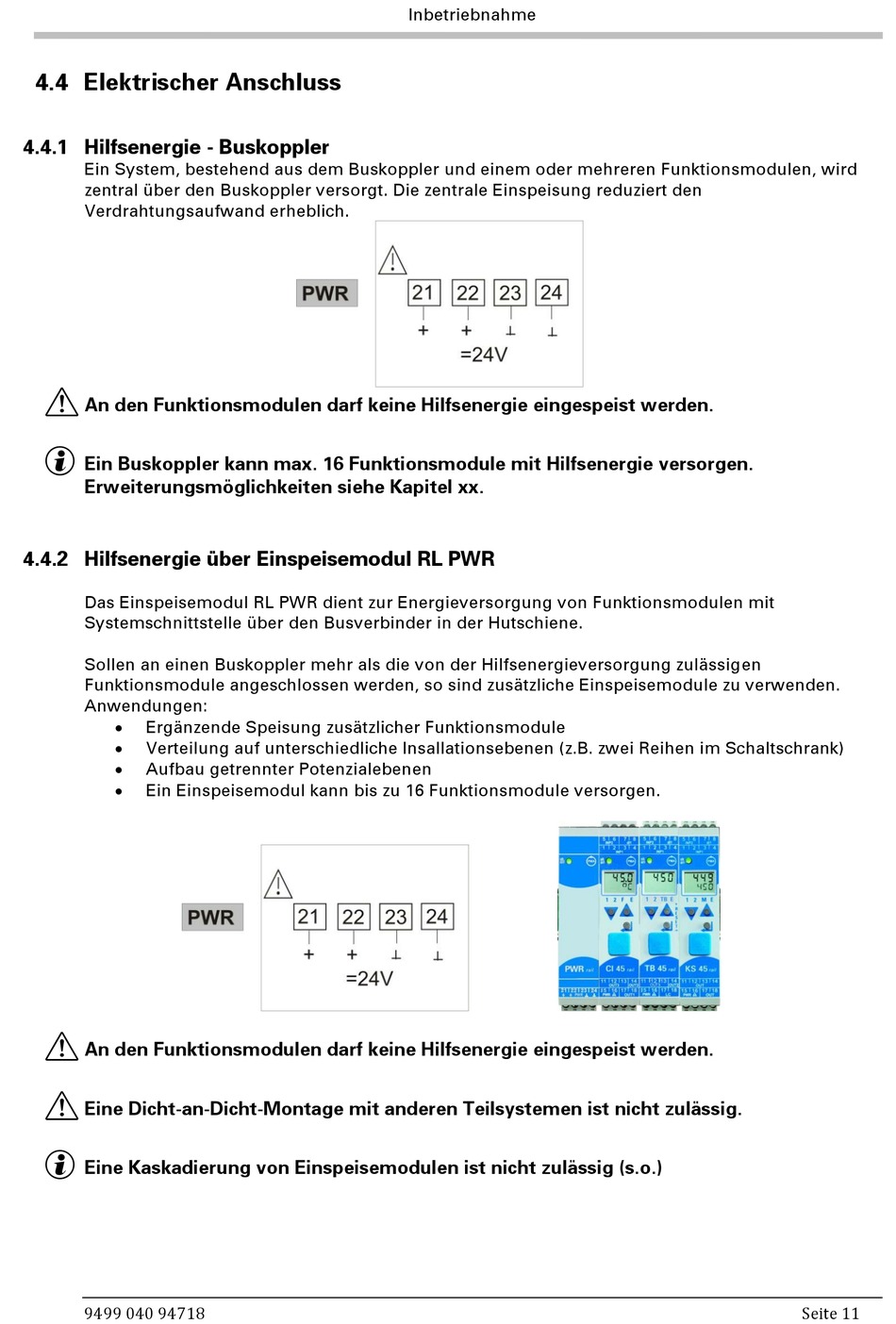

4.4 Elektrischer Anschluss

4.4.1 Hilfsenergie - Buskoppler

Ein System, bestehend aus dem Buskoppler und einem oder mehreren Funktionsmodulen, wird
zentral über den Buskoppler versorgt. Die zentrale Einspeisung reduziert den
Verdrahtungsaufwand erheblich.
a
An den Funktionsmodulen darf keine Hilfsenergie eingespeist werden.
g
Ein Buskoppler kann max. 16 Funktionsmodule mit Hilfsenergie versorgen.
Erweiterungsmöglichkeiten siehe Kapitel xx.
4.4.2 Hilfsenergie über Einspeisemodul RL PWR
Das Einspeisemodul RL PWR dient zur Energieversorgung von Funktionsmodulen mit
Systemschnittstelle über den Busverbinder in der Hutschiene.
Sollen an einen Buskoppler mehr als die von der Hilfsenergieversorgung zulässigen
Funktionsmodule angeschlossen werden, so sind zusätzliche Einspeisemodule zu verwenden.
Anwendungen:
•
Ergänzende Speisung zusätzlicher Funktionsmodule
•
Verteilung auf unterschiedliche Insallationsebenen (z.B. zwei Reihen im Schaltschrank)
•
Aufbau getrennter Potenzialebenen
•
Ein Einspeisemodul kann bis zu 16 Funktionsmodule versorgen.
a
An den Funktionsmodulen darf keine Hilfsenergie eingespeist werden.
a
Eine Dicht-an-Dicht-Montage mit anderen Teilsystemen ist nicht zulässig.
g
Eine Kaskadierung von Einspeisemodulen ist nicht zulässig (s.o.)
9499 040 94718
Inbetriebnahme
Seite 11
