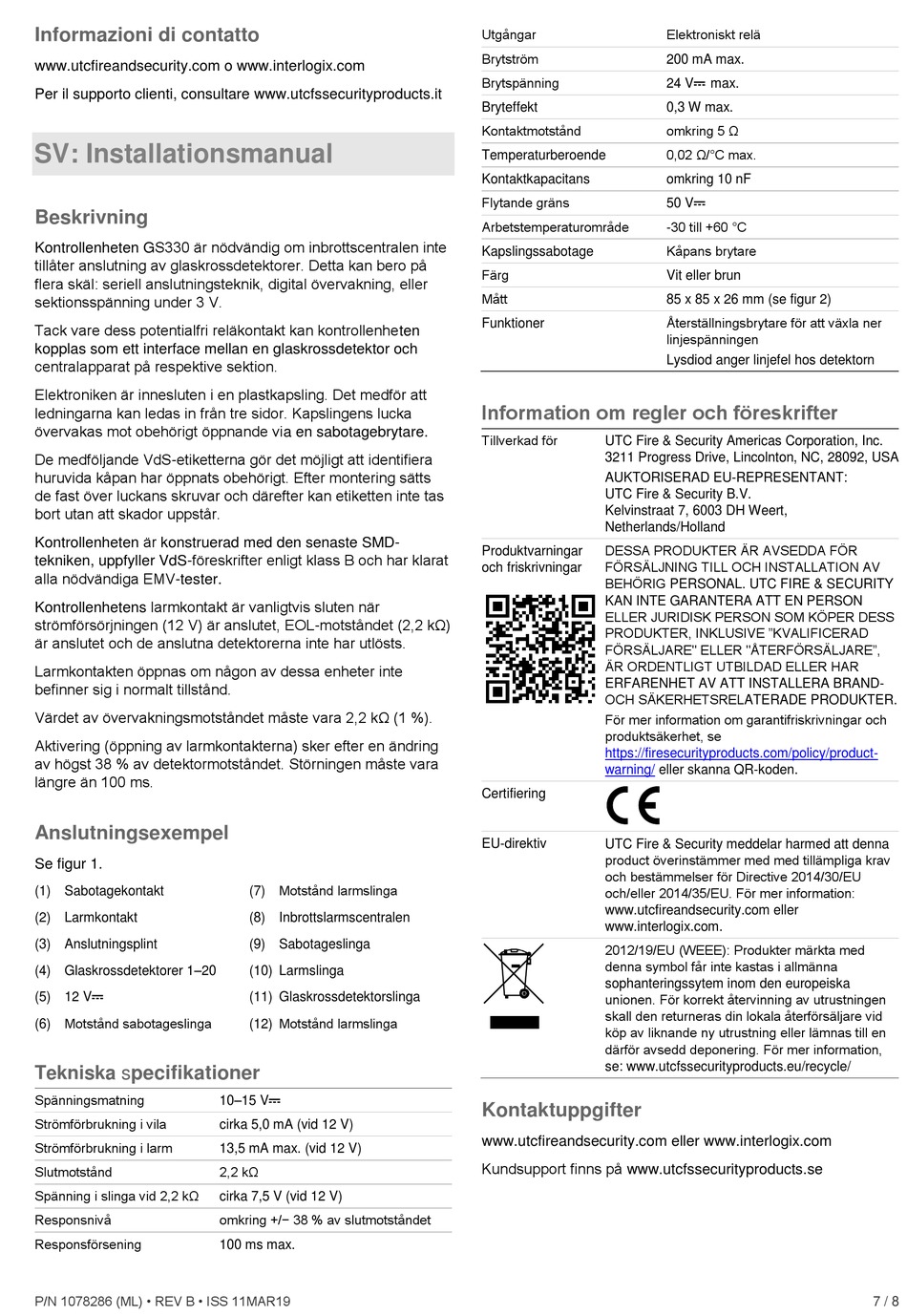

SV: Installationsmanual
Beskrivning
Kontrollenheten GS330 är nödvändig om inbrottscentralen inte
tillåter anslutning av glaskrossdetektorer. Detta kan bero på
flera skäl: seriell anslutningsteknik, digital övervakning, eller
sektionsspänning under 3 V.
Tack vare dess potentialfri reläkontakt kan kontrollenheten
kopplas som ett interface mellan en glaskrossdetektor och
centralapparat på respektive sektion.
Elektroniken är innesluten i en plastkapsling. Det medför att
ledningarna kan ledas in från tre sidor. Kapslingens lucka
övervakas mot obehörigt öppnande via en sabotagebrytare.
De medföljande VdS-etiketterna gör det möjligt att identifiera
huruvida kåpan har öppnats obehörigt. Efter montering sätts
de fast över luckans skruvar och därefter kan etiketten inte tas
bort utan att skador uppstår.
Kontrollenheten är konstruerad med den senaste SMD-
tekniken, uppfyller VdS-föreskrifter enligt klass B och har klarat
alla nödvändiga EMV-tester.
Kontrollenhetens larmkontakt är vanligtvis sluten när
strömförsörjningen (12 V) är anslutet, EOL-motståndet (2,2 kΩ)
är anslutet och de anslutna detektorerna inte har utlösts.
Larmkontakten öppnas om någon av dessa enheter inte
befinner sig i normalt tillstånd.
Värdet av övervakningsmotståndet måste vara 2,2 kΩ (1 %).
Aktivering (öppning av larmkontakterna) sker efter en ändring
av högst 38 % av detektormotståndet. Störningen måste vara
längre än 100 ms.
Anslutningsexempel
Se figur 1.
(1) Sabotagekontakt
(2) Larmkontakt
(3) Anslutningsplint
(4) Glaskrossdetektorer 1–20
(5) 12 V 
(6) Motstånd sabotageslinga
Tekniska s pecifikationer
Spänningsmatning
Strömförbrukning i vila
Strömförbrukning i larm
Slutmotstånd
Spänning i slinga vid 2,2 kΩ
Responsnivå
Responsförsening
P/N 1078286 (ML) • REV B • ISS 11MAR19
(7) Motstånd larmslinga
(8) Inbrottslarmscentralen
(9) Sabotageslinga
(10) Larmslinga
(11) Glaskrossdetektorslinga
(12) Motstånd larmslinga
10–15 V
cirka 5,0 mA (vid 12 V)
13,5 mA max. (vid 12 V)
2,2 kΩ
cirka 7,5 V (vid 12 V)
omkring +/− 38 % av slutmotståndet
100 ms max.
Utgångar
Brytström
Brytspänning
Bryteffekt
Kontaktmotstånd
Temperaturberoende
Kontaktkapacitans
Flytande gräns
Arbetstemperaturområde
Kapslingssabotage
Färg
Mått
Funktioner
Information om regler och föreskrifter
Tillverkad för
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
AUKTORISERAD EU-REPRESENTANT:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert,
Netherlands/Holland
DESSA PRODUKTER ÄR AVSEDDA FÖR
Produktvarningar
FÖRSÄLJNING TILL OCH INSTALLATION AV
och friskrivningar
BEHÖRIG PERSONAL. UTC FIRE & SECURITY
KAN INTE GARANTERA ATT EN PERSON
ELLER JURIDISK PERSON SOM KÖPER DESS
PRODUKTER, INKLUSIVE "KVALIFICERAD
FÖRSÄLJARE" ELLER "ÅTERFÖRSÄLJARE",
ÄR ORDENTLIGT UTBILDAD ELLER HAR
ERFARENHET AV ATT INSTALLERA BRAND-
OCH SÄKERHETSRELATERADE PRODUKTER.
För mer information om garantifriskrivningar och
produktsäkerhet, se
https://firesecurityproducts.com/policy/product-
warning/
Certifiering
EU-direktiv
UTC Fire & Security meddelar harmed att denna
product överinstämmer med med tillämpliga krav
och bestämmelser för Directive 2014/30/EU
och/eller 2014/35/EU. För mer information:
www.utcfireandsecurity.com eller
www.interlogix.com.
2012/19/EU (WEEE): Produkter märkta med
denna symbol får inte kastas i allmänna
sophanteringssytem inom den europeiska
unionen. För korrekt återvinning av utrustningen
skall den returneras din lokala återförsäljare vid
köp av liknande ny utrustning eller lämnas till en
därför avsedd deponering. För mer information,
se: www.utcfssecurityproducts.eu/recycle/
Kontaktuppgifter
www.utcfireandsecurity.com eller www.interlogix.com
Kundsupport finns på www.utcfssecurityproducts.se
Elektroniskt relä
200 mA max.
24 V max.
0,3 W max.
omkring 5 Ω
0,02 Ω/°C max.
omkring 10 nF
50 V
-30 till +60 °C
Kåpans brytare
Vit eller brun
85 x 85 x 26 mm (se figur 2)
Återställningsbrytare för att växla ner
linjespänningen
Lysdiod anger linjefel hos detektorn
