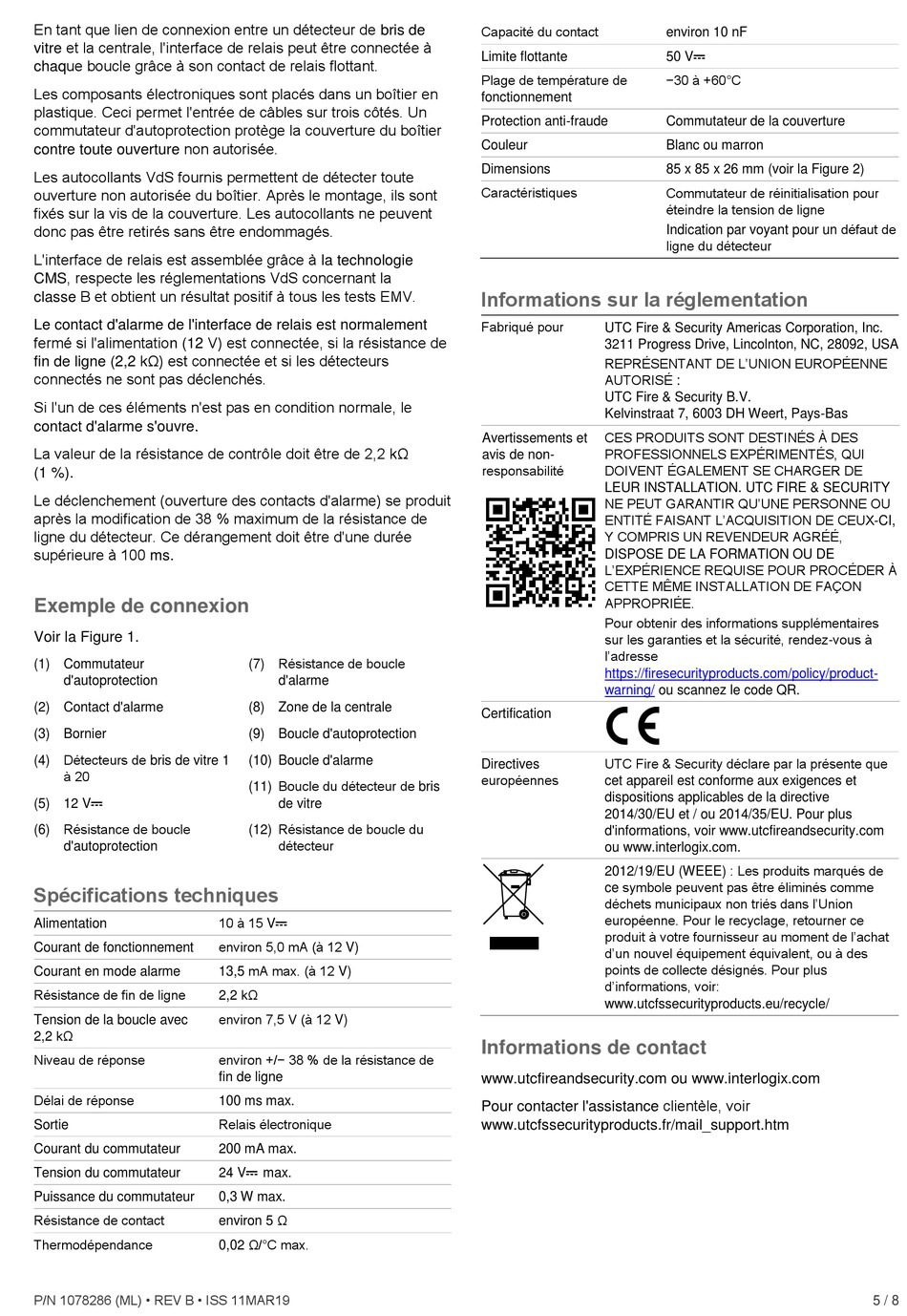

En tant que lien de connexion entre un détecteur de bris de
vitre et la centrale, l'interface de relais peut être connectée à
chaque boucle grâce à son contact de relais flottant.
Les composants électroniques sont placés dans un boîtier en
plastique. Ceci permet l'entrée de câbles sur trois côtés. Un
commutateur d'autoprotection protège la couverture du boîtier
contre toute ouverture non autorisée.
Les autocollants VdS fournis permettent de détecter toute
ouverture non autorisée du boîtier. Après le montage, ils sont
fixés sur la vis de la couverture. Les autocollants ne peuvent
donc pas être retirés sans être endommagés.
L'interface de relais est assemblée grâce à la technologie
CMS, respecte les réglementations VdS concernant la
classe B et obtient un résultat positif à tous les tests EMV.
Le contact d'alarme de l'interface de relais est normalement
fermé si l'alimentation (12 V) est connectée, si la résistance de
fin de ligne (2,2 kΩ) est connectée et si les détecteurs
connectés ne sont pas déclenchés.
Si l'un de ces éléments n'est pas en condition normale, le
contact d'alarme s'ouvre.
La valeur de la résistance de contrôle doit être de 2,2 kΩ
(1 %).
Le déclenchement (ouverture des contacts d'alarme) se produit
après la modification de 38 % maximum de la résistance de
ligne du détecteur. Ce dérangement doit être d'une durée
supérieure à 100 ms.
Exemple de connexion
Voir la Figure 1.
(1) Commutateur
d'autoprotection
(2) Contact d'alarme
(3) Bornier
(4) Détecteurs de bris de vitre 1
à 20
(5) 12 V
(6) Résistance de boucle
d'autoprotection
Spécifications techniques
Alimentation
Courant de fonctionnement
Courant en mode alarme
Résistance de fin de ligne
Tension de la boucle avec
2,2 kΩ
Niveau de réponse
Délai de réponse
Sortie
Courant du commutateur
Tension du commutateur
Puissance du commutateur
Résistance de contact
Thermodépendance
P/N 1078286 (ML) • REV B • ISS 11MAR19
(7) Résistance de boucle
d'alarme
(8) Zone de la centrale
(9) Boucle d'autoprotection
(10) Boucle d'alarme
(11) Boucle du détecteur de bris
de vitre
(12) Résistance de boucle du
détecteur
10 à 15 V
environ 5,0 mA (à 12 V)
13,5 mA max. (à 12 V)
2,2 kΩ
environ 7,5 V (à 12 V)
environ +/− 38 % de la résistance de
fin de ligne
100 ms max.
Relais électronique
200 mA max.
24 V
max.
0,3 W max.
environ 5 Ω
0,02 Ω/°C max.
Capacité du contact
Limite flottante
Plage de température de
fonctionnement
Protection anti-fraude
Couleur
Dimensions
Caractéristiques
Informations sur la réglementation
Fabriqué pour
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
REPRÉSENTANT DE L'UNION EUROPÉENNE
AUTORISÉ :
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Pays-Bas
CES PRODUITS SONT DESTINÉS À DES
Avertissements et
PROFESSIONNELS EXPÉRIMENTÉS, QUI
avis de non-
responsabilité
DOIVENT ÉGALEMENT SE CHARGER DE
LEUR INSTALLATION. UTC FIRE & SECURITY
NE PEUT GARANTIR QU'UNE PERSONNE OU
ENTITÉ FAISANT L'ACQUISITION DE CEUX-CI,
Y COMPRIS UN REVENDEUR AGRÉÉ,
DISPOSE DE LA FORMATION OU DE
L'EXPÉRIENCE REQUISE POUR PROCÉDER À
CETTE MÊME INSTALLATION DE FAÇON
APPROPRIÉE.
Pour obtenir des informations supplémentaires
sur les garanties et la sécurité, rendez-vous à
l'adresse
https://firesecurityproducts.com/policy/product-
warning/
Certification
UTC Fire & Security déclare par la présente que
Directives
européennes
cet appareil est conforme aux exigences et
dispositions applicables de la directive
2014/30/EU et / ou 2014/35/EU. Pour plus
d'informations, voir www.utcfireandsecurity.com
ou www.interlogix.com.
2012/19/EU (WEEE) : Les produits marqués de
ce symbole peuvent pas être éliminés comme
déchets municipaux non triés dans l'Union
européenne. Pour le recyclage, retourner ce
produit à votre fournisseur au moment de l'achat
d'un nouvel équipement équivalent, ou à des
points de collecte désignés. Pour plus
d'informations, voir:
www.utcfssecurityproducts.eu/recycle/
Informations de contact
www.utcfireandsecurity.com ou www.interlogix.com
Pour contacter l'assistance clientèle, voir
www.utcfssecurityproducts.fr/mail_support.htm
environ 10 nF
50 V
−30 à +60°C
Commutateur de la couverture
Blanc ou marron
85 x 85 x 26 mm (voir la Figure 2)
Commutateur de réinitialisation pour
éteindre la tension de ligne
Indication par voyant pour un défaut de
ligne du détecteur
ou scannez le code QR.
