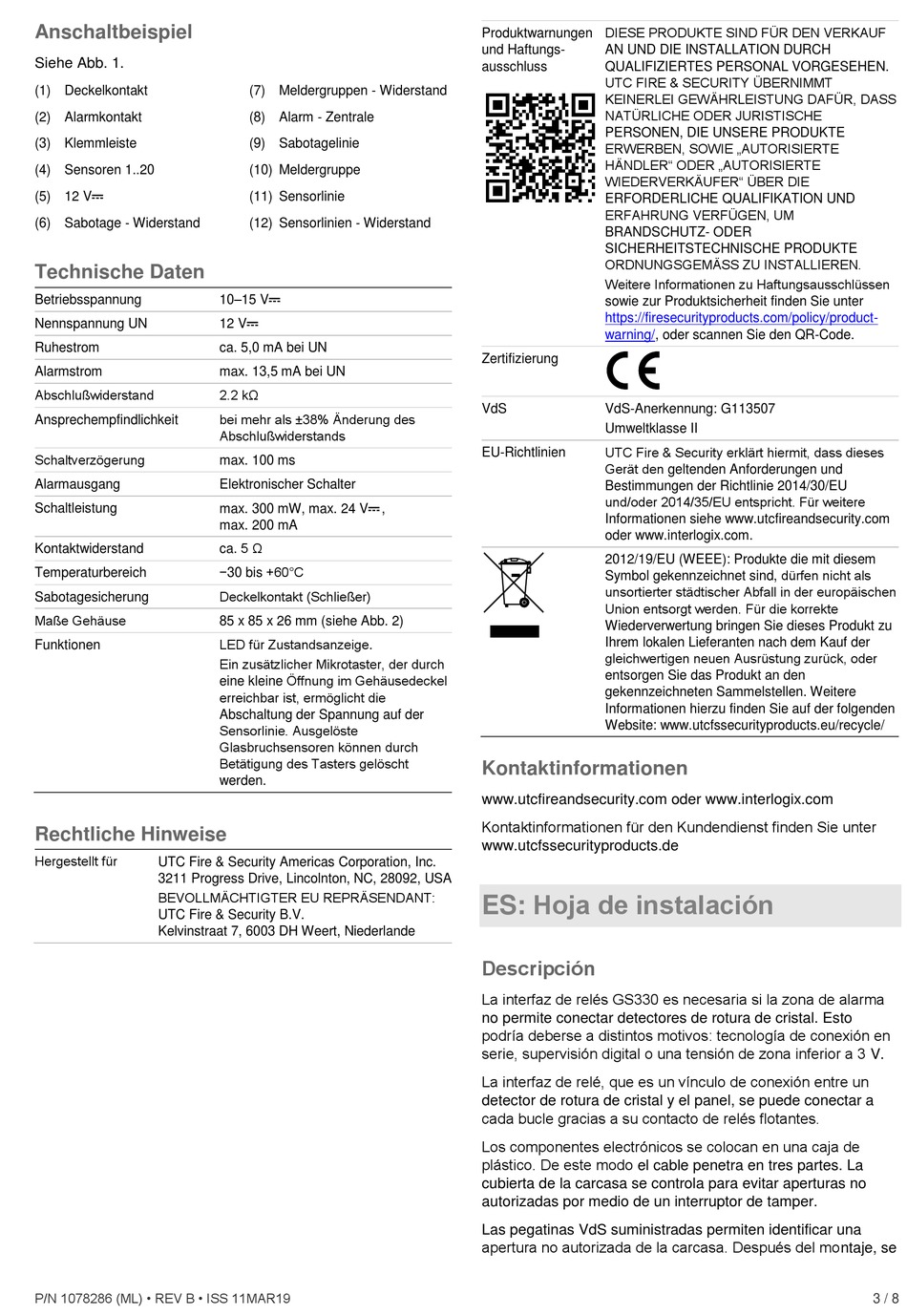

Anschaltbeispiel
Siehe Abb. 1.
(1) Deckelkontakt
(2) Alarmkontakt
(3) Klemmleiste
(4) Sensoren 1..20
(5) 12 V
(6) Sabotage - Widerstand
Technische Daten
Betriebsspannung
Nennspannung UN
Ruhestrom
Alarmstrom
Abschlußwiderstand
Ansprechempfindlichkeit
Schaltverzögerung
Alarmausgang
Schaltleistung
Kontaktwiderstand
Temperaturbereich
Sabotagesicherung
Maße Gehäuse
Funktionen
Rechtliche Hinweise
Hergestellt für
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
BEVOLLMÄCHTIGTER EU REPRÄSENDANT:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Niederlande
P/N 1078286 (ML) • REV B • ISS 11MAR19
(7) Meldergruppen - Widerstand
(8) Alarm - Zentrale
(9) Sabotagelinie
(10) Meldergruppe
(11) Sensorlinie
(12) Sensorlinien - Widerstand
10–15 V
12 V
ca. 5,0 mA bei UN
max. 13,5 mA bei UN
2.2 kΩ
bei mehr als ±38% Änderung des
Abschlußwiderstands
max. 100 ms
Elektronischer Schalter
max. 300 mW, max. 24 V ,
max. 200 mA
ca. 5 Ω
−30 bis +60°C
Deckelkontakt (Schließer)
85 x 85 x 26 mm (siehe Abb. 2)
LED für Zustandsanzeige.
Ein zusätzlicher Mikrotaster, der durch
eine kleine Öffnung im Gehäusedeckel
erreichbar ist, ermöglicht die
Abschaltung der Spannung auf der
Sensorlinie. Ausgelöste
Glasbruchsensoren können durch
Betätigung des Tasters gelöscht
werden.
DIESE PRODUKTE SIND FÜR DEN VERKAUF
Produktwarnungen
und Haftungs-
AN UND DIE INSTALLATION DURCH
ausschluss
QUALIFIZIERTES PERSONAL VORGESEHEN.
UTC FIRE & SECURITY ÜBERNIMMT
KEINERLEI GEWÄHRLEISTUNG DAFÜR, DASS
NATÜRLICHE ODER JURISTISCHE
PERSONEN, DIE UNSERE PRODUKTE
ERWERBEN, SOWIE „AUTORISIERTE
HÄNDLER" ODER „AUTORISIERTE
WIEDERVERKÄUFER" ÜBER DIE
ERFORDERLICHE QUALIFIKATION UND
ERFAHRUNG VERFÜGEN, UM
BRANDSCHUTZ- ODER
SICHERHEITSTECHNISCHE PRODUKTE
ORDNUNGSGEMÄSS ZU INSTALLIEREN.
Weitere Informationen zu Haftungsausschlüssen
sowie zur Produktsicherheit finden Sie unter
https://firesecurityproducts.com/policy/product-
warning/, oder scannen Sie den QR-Code.
Zertifizierung
VdS
VdS-Anerkennung: G113507
Umweltklasse II
UTC Fire & Security erklärt hiermit, dass dieses
EU-Richtlinien
Gerät den geltenden Anforderungen und
Bestimmungen der Richtlinie 2014/30/EU
und/oder 2014/35/EU entspricht. Für weitere
Informationen siehe www.utcfireandsecurity.com
oder www.interlogix.com.
2012/19/EU (WEEE): Produkte die mit diesem
Symbol gekennzeichnet sind, dürfen nicht als
unsortierter städtischer Abfall in der europäischen
Union entsorgt werden. Für die korrekte
Wiederverwertung bringen Sie dieses Produkt zu
Ihrem lokalen Lieferanten nach dem Kauf der
gleichwertigen neuen Ausrüstung zurück, oder
entsorgen Sie das Produkt an den
gekennzeichneten Sammelstellen. Weitere
Informationen hierzu finden Sie auf der folgenden
Website: www.utcfssecurityproducts.eu/recycle/
Kontaktinformationen
www.utcfireandsecurity.com oder www.interlogix.com
Kontaktinformationen für den Kundendienst finden Sie unter
www.utcfssecurityproducts.de
ES: Hoja de instalación
Descripción
La interfaz de relés GS330 es necesaria si la zona de alarma
no permite conectar detectores de rotura de cristal. Esto
podría deberse a distintos motivos: tecnología de conexión en
serie, supervisión digital o una tensión de zona inferior a 3 V.
La interfaz de relé, que es un vínculo de conexión entre un
detector de rotura de cristal y el panel, se puede conectar a
cada bucle gracias a su contacto de relés flotantes.
Los componentes electrónicos se colocan en una caja de
plástico. De este modo el cable penetra en tres partes. La
cubierta de la carcasa se controla para evitar aperturas no
autorizadas por medio de un interruptor de tamper.
Las pegatinas VdS suministradas permiten identificar una
apertura no autorizada de la carcasa. Después del montaje, se
3 / 8
