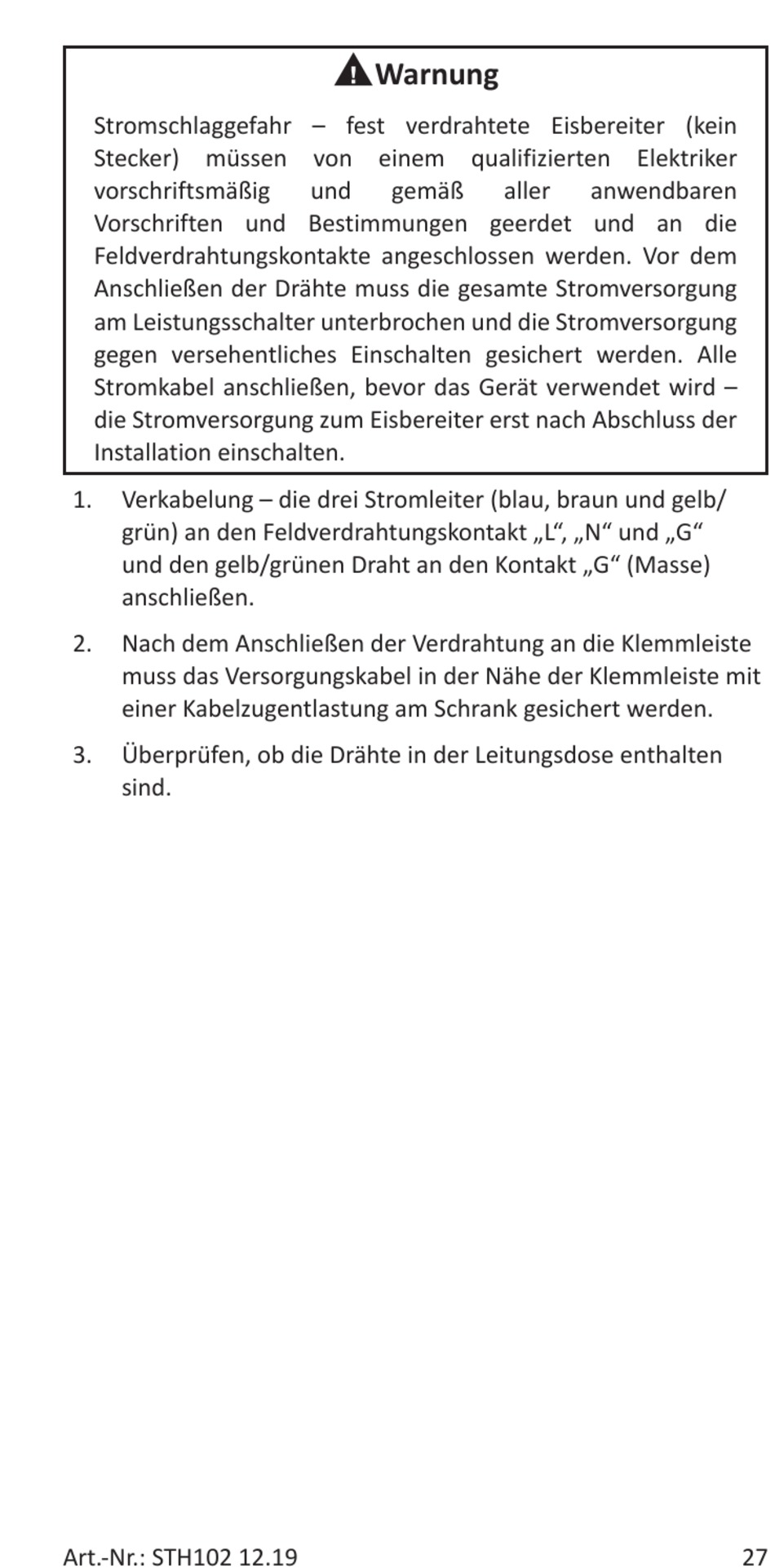

Stromschlaggefahr – fest verdrahtete Eisbereiter (kein
Stecker) müssen von einem qualifizierten Elektriker
vorschriftsmäßig
Vorschriften und Bestimmungen geerdet und an die
Feldverdrahtungskontakte angeschlossen werden. Vor dem
Anschließen der Drähte muss die gesamte Stromversorgung
am Leistungsschalter unterbrochen und die Stromversorgung
gegen versehentliches Einschalten gesichert werden. Alle
Stromkabel anschließen, bevor das Gerät verwendet wird –
die Stromversorgung zum Eisbereiter erst nach Abschluss der
Installation einschalten.
1.
Verkabelung – die drei Stromleiter (blau, braun und gelb/
grün) an den Feldverdrahtungskontakt „L", „N" und „G"
und den gelb/grünen Draht an den Kontakt „G" (Masse)
anschließen.
2.
Nach dem Anschließen der Verdrahtung an die Klemmleiste
muss das Versorgungskabel in der Nähe der Klemmleiste mit
einer Kabelzugentlastung am Schrank gesichert werden.
3.
Überprüfen, ob die Drähte in der Leitungsdose enthalten
sind.
Art.-Nr.: STH102 12.19
Warnung
n
und
gemäß
aller
anwendbaren
27
