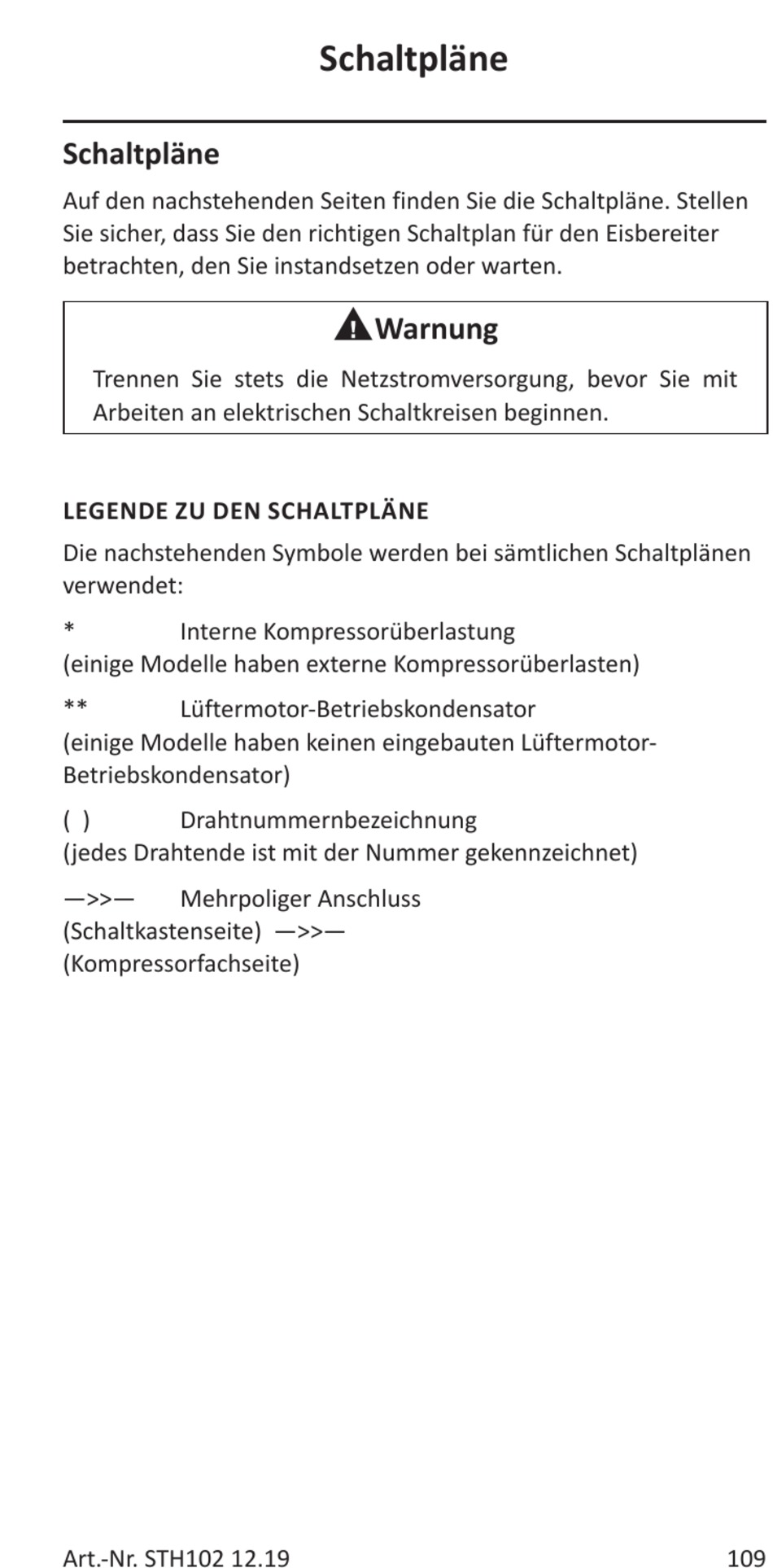

Schaltpläne
Auf den nachstehenden Seiten finden Sie die Schaltpläne. Stellen
Sie sicher, dass Sie den richtigen Schaltplan für den Eisbereiter
betrachten, den Sie instandsetzen oder warten.
Trennen Sie stets die Netzstromversorgung, bevor Sie mit
Arbeiten an elektrischen Schaltkreisen beginnen.
LEGENDE ZU DEN SCHALTPLÄNE
Die nachstehenden Symbole werden bei sämtlichen Schaltplänen
verwendet:
*
Interne Kompressorüberlastung
(einige Modelle haben externe Kompressorüberlasten)
**
Lüftermotor-Betriebskondensator
(einige Modelle haben keinen eingebauten Lüftermotor-
Betriebskondensator)
( )
Drahtnummernbezeichnung
(jedes Drahtende ist mit der Nummer gekennzeichnet)
—>>—
Mehrpoliger Anschluss
(Schaltkastenseite) —>>—
(Kompressorfachseite)
Art.-Nr. STH102 12.19
Schaltpläne
Warnung
n
109
