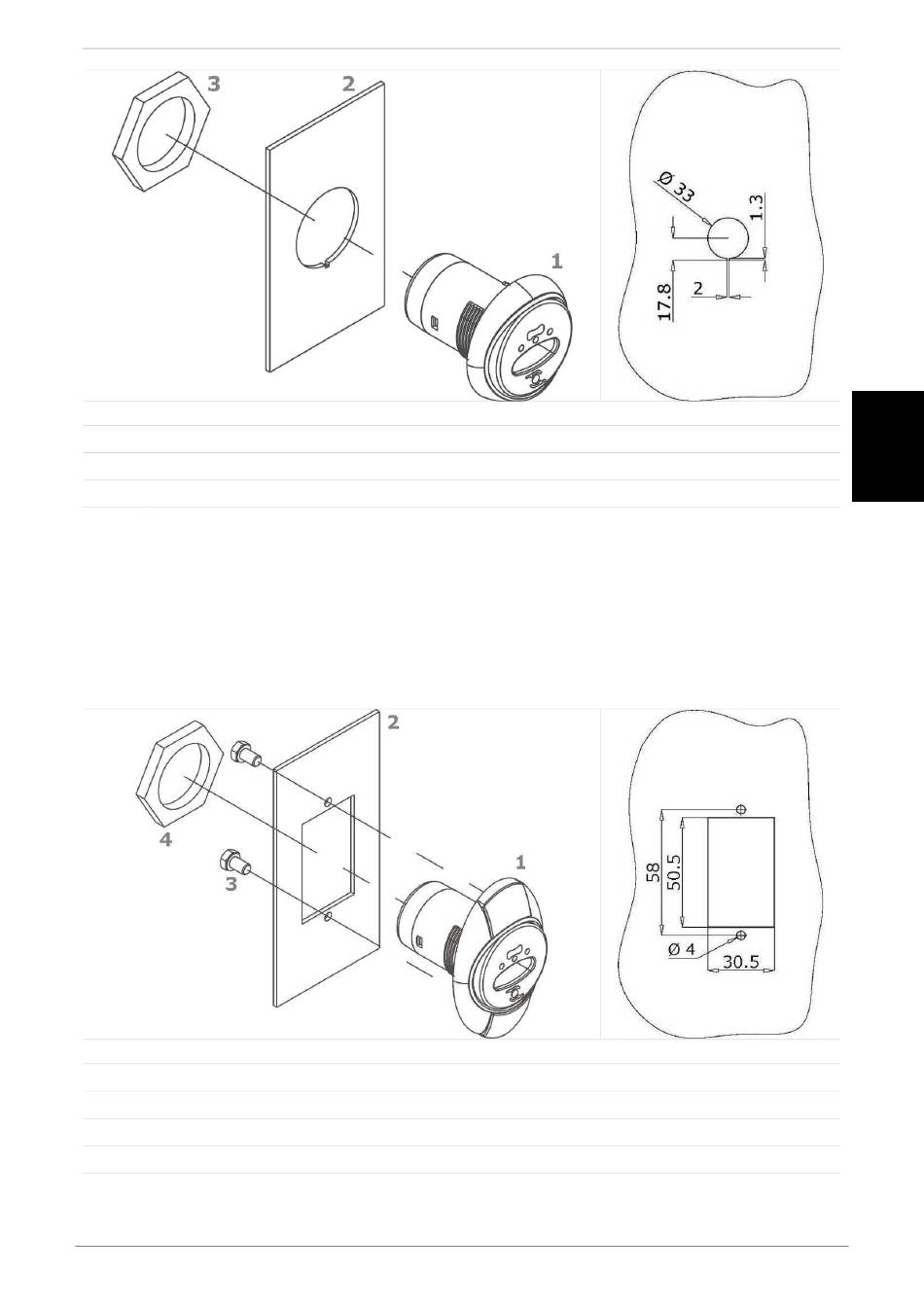

1 1 1 1 Testa di lettura
2 2 2 2 Parete frontale del distributore automatico
3 3 3 3 Dado di fissaggio con esagono da 42 mm

5.2 Installazione della testa di lettura con cornice

In caso si voglia installare la testa di lettura su un distributore automatico che presenta
già la foratura di altri sistemi cashless utilizzati in precedenza, è necessario inserire
prima della testa di lettura la cornice ellittica che serve a nascondere il foro
rettangolare. Sul perimetro circolare della testa di lettura è presente una sporgenza per
evitare che la cornice ellittica ruoti.
1 1 1 1 Testa di lettura
2 2 2 2 Parete frontale del distributore automatico
3 3 3 3 Viti per il fissaggio cornice di copertura
4 4 4 4 Dado di fissaggio con esagono da 42 mm
Figura 5
Figura 6
