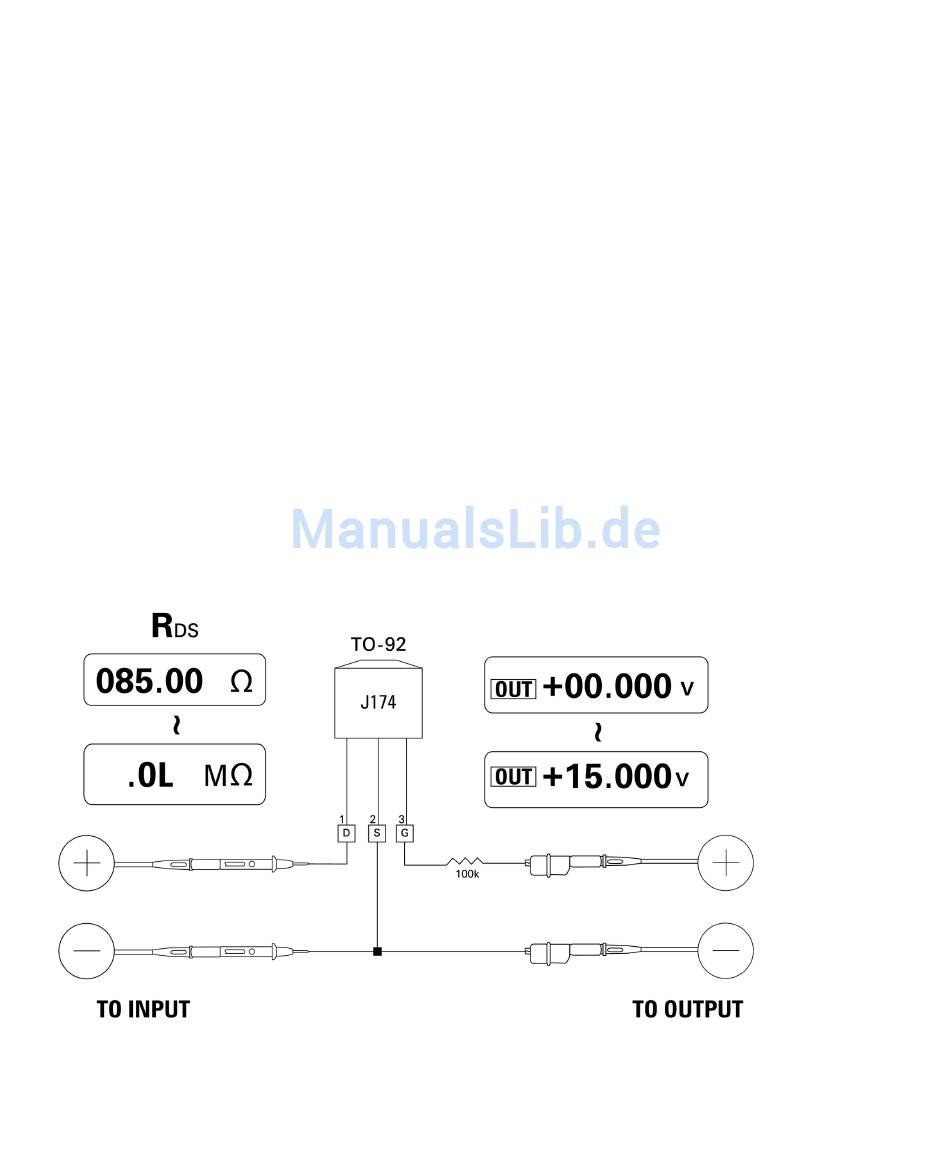

Abbildung 5-12 P-Kanal-JFET
U1401A Benutzer- und Servicehandbuch
Die Abschaltspannung eines P-Kanal-JFET
So ermitteln Sie die Abschaltspannung eines P-Kanal-JFET:
1 Verbinden Sie die rote Eingangsmessleitung mit dem
Drain-Anschluss.
2 Verbinden Sie die schwarze Eingangsmessleitung mit dem
Source-Anschluss.
3 Verbinden Sie die rote Ausgangsleitung mit Krokodilklemme
über einen 100-kΩ-Widerstand mit dem Gate-Anschluss und
die schwarze Ausgangsleitung mit Krokodilklemme mit der
schwarzen Eingangsmessleitung.
4 Verringern Sie stufenweise die Spannungsausgabe von
+00,000 V auf +15,000 V. Der R
entsprechend
(Abbildung 5-12
5 Beobachten Sie, wann der Widerstandswert OL ist; der
Spannungsstabilisierungspegel ist an diesem Punkt die
Abschaltspannung für den P-Kanal-JFET.
Anwendungsbeispiele
-Wert erhöht sich
DS
auf Seite 107).
5
107
