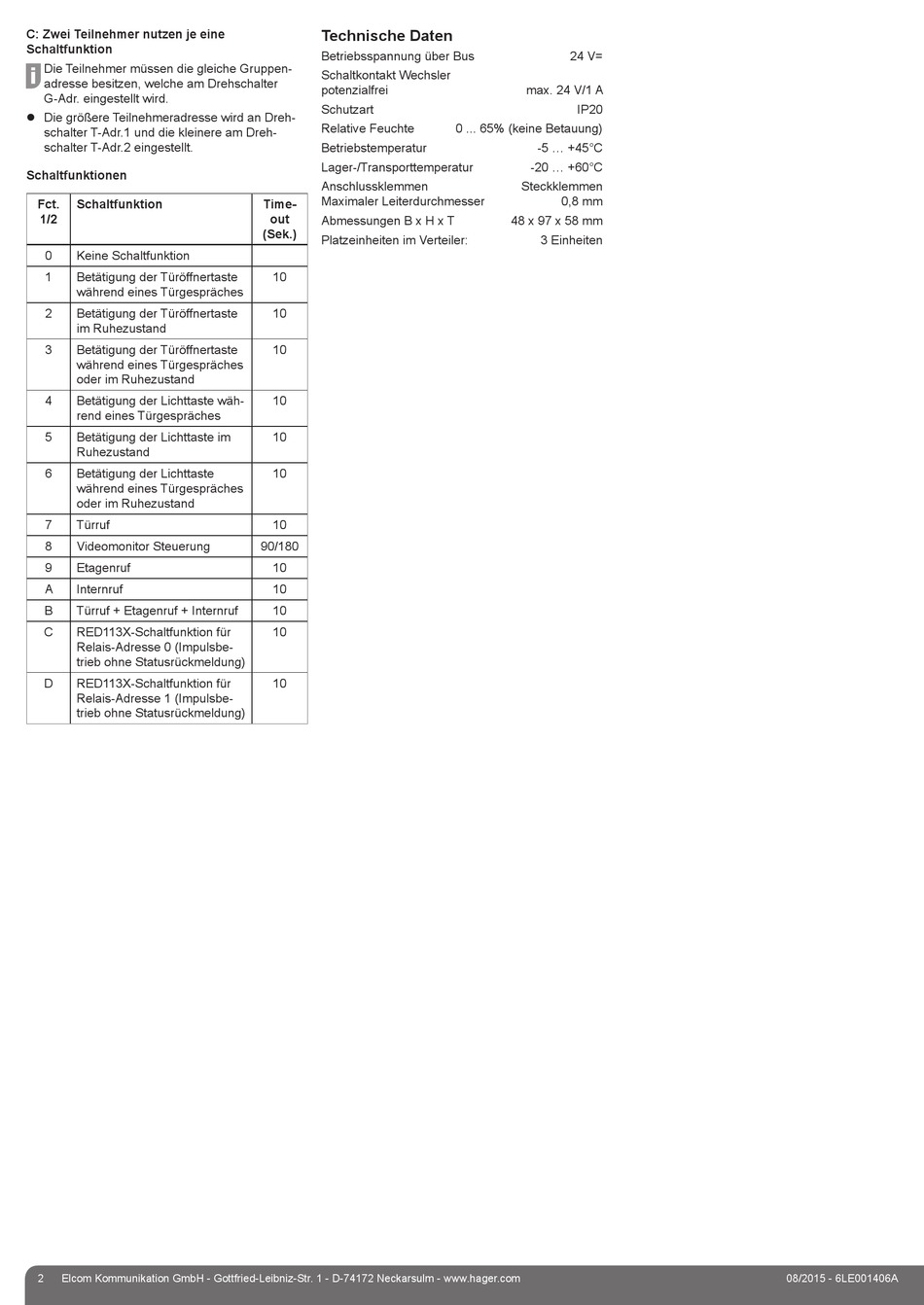

hager RED113X Anleitung Seite 2

C: Zwei Teilnehmer nutzen je eine
Schaltfunktion
Die Teilnehmer müssen die gleiche Gruppen­
P
adresse besitzen, welche am Drehschalter
G­Adr. eingestellt wird.
z Die größere Teilnehmeradresse wird an Dreh­
schalter T­Adr.1 und die kleinere am Dreh­
schalter T­Adr.2 eingestellt.
Schaltfunktionen
Fct. Schaltfunktion
1/2
0 Keine Schaltfunktion
1 Betätigung der Türöffner taste
während eines Türge spräches
2 Betätigung der Türöffner taste
im Ruhezustand
3 Betätigung der Türöffner taste
während eines Türgespräches
oder im Ruhezustand
4 Betätigung der Lichttaste wäh­
rend eines Türgespräches
5 Betätigung der Lichttaste im
Ruhezustand
6 Betätigung der Lichttaste
während eines Türgespräches
oder im Ruhezustand
7 Türruf
8 Videomonitor Steuerung
9 Etagenruf
A Internruf
B Türruf + Etagenruf + Internruf
C RED113X­Schaltfunktion für
Relais­Adresse 0 (Impulsbe­
trieb ohne Statusrückmeldung)
D RED113X­Schaltfunktion für
Relais­Adresse 1 (Impulsbe­
trieb ohne Statusrückmeldung)
2 Elcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com
Technische Daten
Betriebsspannung über Bus
Schaltkontakt Wechsler
potenzialfrei
Schutzart
Relative Feuchte
Betriebstemperatur
Lager­/Transporttemperatur
Anschlussklemmen
Maximaler Leiterdurchmesser
Time-
out
Abmessungen B x H x T
(Sek.)
Platzeinheiten im Verteiler:
10
10
10
10
10
10
10
90/180
10
10
10
10
10
24 V=
max. 24 V/1 A
IP20
0 ... 65% (keine Betauung)
­5 ... +45°C
­20 ... +60°C
Steckklemmen
0,8 mm
48 x 97 x 58 mm
3 Einheiten
08/2015 - 6LE001406A
