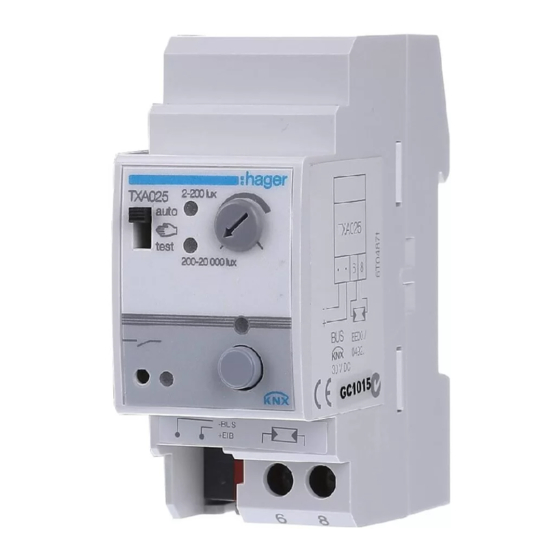

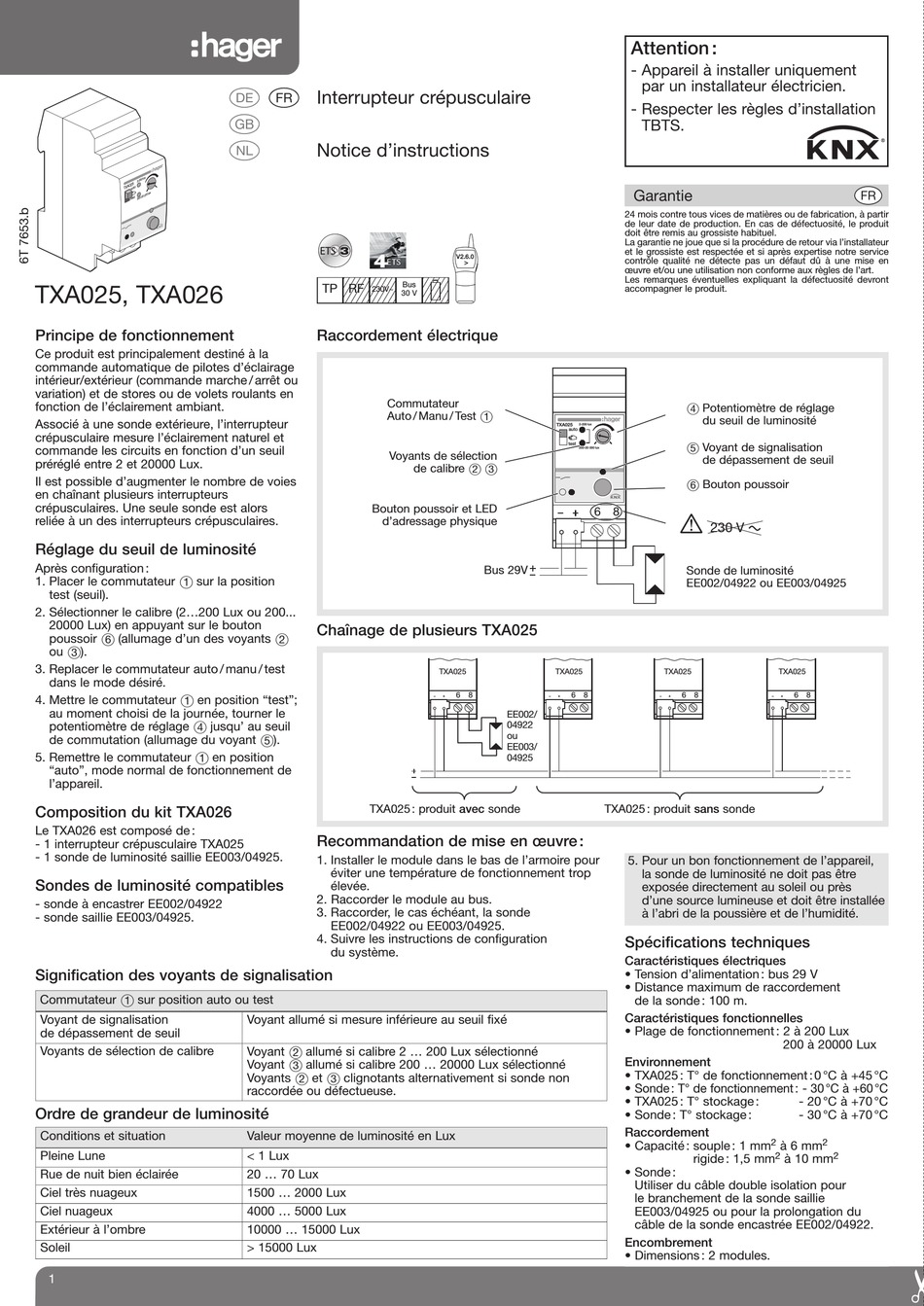

TXA025, TXA026
Principe de fonctionnement
Ce produit est principalement destiné à la
commande automatique de pilotes d'éclairage
intérieur/extérieur (commande marche / arrêt ou
variation) et de stores ou de volets roulants en
fonction de l'éclairement ambiant.
Associé à une sonde extérieure, l'interrupteur
crépusculaire mesure l'éclairement naturel et
commande les circuits en fonction d'un seuil
préréglé entre 2 et 20000 Lux.
Il est possible d'augmenter le nombre de voies
en chaînant plusieurs interrupteurs
crépusculaires. Une seule sonde est alors
reliée à un des interrupteurs crépusculaires.
Réglage du seuil de luminosité
Après configuration :
1. Placer le commutateur 1 sur la position
test (seuil).
2. Sélectionner le calibre (2...200 Lux ou 200...
20000 Lux) en appuyant sur le bouton
poussoir 6 (allumage d'un des voyants 2
ou 3).
3. Replacer le commutateur auto / manu / test
dans le mode désiré.
4. Mettre le commutateur 1 en position "test";
au moment choisi de la journée, tourner le
potentiomètre de réglage 4 jusqu' au seuil
de commutation (allumage du voyant 5).
5. Remettre le commutateur 1 en position
"auto", mode normal de fonctionnement de
l'appareil.
Composition du kit TXA026
Le TXA026 est composé de :
- 1 interrupteur crépusculaire TXA025
- 1 sonde de luminosité saillie EE003/04925.
Sondes de luminosité compatibles
- sonde à encastrer EE002/04922
- sonde saillie EE003/04925.
Signification des voyants de signalisation
Commutateur 1 sur position auto ou test
Voyant de signalisation
de dépassement de seuil
Voyants de sélection de calibre
Ordre de grandeur de luminosité
Conditions et situation
Pleine Lune
Rue de nuit bien éclairée
Ciel très nuageux
Ciel nuageux
Extérieur à l'ombre
Soleil
1
£ ¢
Interrupteur crépusculaire
§
•
Notice d'instructions
TP RF
230V~
30 V
Raccordement électrique
Commutateur
Auto / Manu / Test 1
Voyants de sélection
Bouton poussoir et LED
d'adressage physique
Chaînage de plusieurs TXA025
TXA025 : produit avec sonde
Recommandation de mise en œuvre :
1. Installer le module dans le bas de l'armoire pour
éviter une température de fonctionnement trop
élevée.
2. Raccorder le module au bus.
3. Raccorder, le cas échéant, la sonde
EE002/04922 ou EE003/04925.
4. Suivre les instructions de configuration
du système.
Voyant allumé si mesure inférieure au seuil fixé
Voyant 2 allumé si calibre 2 ... 200 Lux sélectionné
Voyant 3 allumé si calibre 200 ... 20000 Lux sélectionné
Voyants 2 et 3 clignotants alternativement si sonde non
raccordée ou défectueuse.
Valeur moyenne de luminosité en Lux
< 1 Lux
20 ... 70 Lux
1500 ... 2000 Lux
4000 ... 5000 Lux
10000 ... 15000 Lux
> 15000 Lux
V2.6.0
Bus
TXA025
auto
test
de calibre 2 3
Bus 29V
TXA025 TXA025
6 8 6
EE002/
04922
ou
EE003/
04925
EE002 / EE003
Attention :
- Appareil à installer uniquement
par un installateur électricien.
- Respecter les règles d'installation
TBTS.
Garantie
24 mois contre tous vices de matières ou de fabrication, à partir
de leur date de production. En cas de défectuosité, le produit
doit être remis au grossiste habituel.
La garantie ne joue que si la procédure de retour via l'installateur
et le grossiste est respectée et si après expertise notre service
contrôle qualité ne détecte pas un défaut dû à une mise en
œuvre et/ou une utilisation non conforme aux règles de l'art.
Les remarques éventuelles expliquant la défectuosité devront
accompagner le produit.
4 Potentiomètre de réglage
du seuil de luminosité
2-200 lux
5 Voyant de signalisation
200-20 000 lux
de dépassement de seuil
6 Bouton poussoir
6 8
230 V
Sonde de luminosité
EE002/04922 ou EE003/04925
TXA025
8 6 8
TXA025 : produit sans sonde
5. Pour un bon fonctionnement de l'appareil,
la sonde de luminosité ne doit pas être
exposée directement au soleil ou près
d'une source lumineuse et doit être installée
à l'abri de la poussière et de l'humidité.
Spécifications techniques
Caractéristiques électriques
• Tension d'alimentation : bus 29 V
• Distance maximum de raccordement
de la sonde : 100 m.
Caractéristiques fonctionnelles
• Plage de fonctionnement : 2 à 200 Lux
Environnement
• TXA025 : T° de fonctionnement : 0 °C à +45 °C
• Sonde : T° de fonctionnement : - 30 °C à +60 °C
• TXA025 : T° stockage :
• Sonde : T° stockage :
Raccordement
• Capacité : souple : 1 mm
rigide : 1,5 mm
• Sonde :
Utiliser du câble double isolation pour
le branchement de la sonde saillie
EE003/04925 ou pour la prolongation du
câble de la sonde encastrée EE002/04922.
Encombrement
• Dimensions : 2 modules.
¢ °
TXA025
6 8
200 à 20000 Lux
- 20 °C à +70 °C
- 30 °C à +70 °C
2 2
à 6 mm
2 2
à 10 mm
