hager EE 170 Bedienungsanleitung

EE 170
Bedienungsanleitung
Dämmerungsschalter
mit digitaler
Wochenschaltuhr
Funktionsprinzip :
Der Dämmerungsschalter EE170 schaltet den
Ausgang in Abhängigkeit von der Helligkeit
und den vom Benutzer festgelegten
Freigabezeiten.
- Während den Freigabezeiten wird der
Ausgang in Abhängigkeit von der Helligkeit
geschaltet.
- Während den Sperrzeiten wird der Ausgang
unabhängig von der Helligkeit
ausgeschaltet.
Eine Verzögerung beim Ein- und Ausschalten
sorgt dafür, daß der Ausgang des
Dämmerungsschalters bei kurzen
Lichteinwirkungen (Blitz, Autoscheinwerfer,
usw...) nicht anspricht.
Lux
6:00 8:00 17:00
12
ON
11
10
OFF OFF

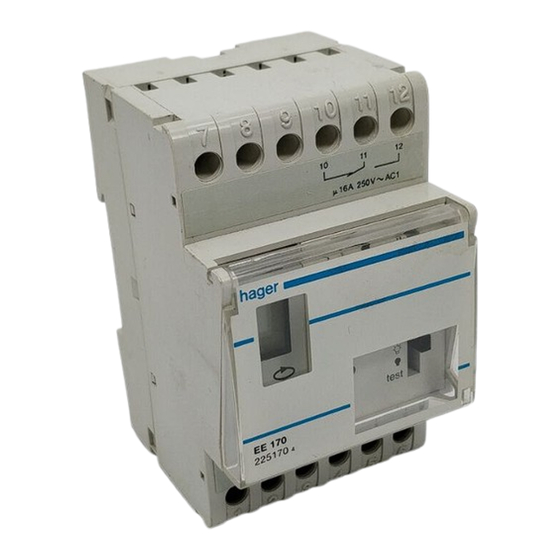

Produktbeschreibung :
Der EE170 besteht aus zwei Teilen :
• der Dämmerungsschalter mit :
➀
Schalter für die Wahl der
Handbedienungen, des Automatik-
betriebs und der Testfunktion.
➁
Schalter zur Wahl des Helligkeitsbereichs.
➂
Potentiometer zur Einstellung des
Helligkeitswertes.
➃
LED zur Schaltzustandsanzeige.
F
D
➄
➅
➆
➇
• einer Schaltuhr, zur Programmierung der
Freigabezeiten.
Diese Schaltuhr enthält 8 verschiedene
Schaltprogramme. Die Schaltzeiten dieser
Programme können verändert werden. Sie besitzt
4 Tasten :
D
➄
P zur Auswahl des gewünschten Programmes
➅
zur Auswahl der Programmschritte
➆
reset zum Rücksetzen der Schaltuhr
➇
+ und - zur Änderung von Uhrzeit und
Schaltzeit
Auf dem Display erscheinen :
A. die Uhrzeit
B.der Tag (1=Montag, 2=Dienstag, usw.
bis 7= Sonntag)
C.das ausgewählte Programm
D.Schaltzustandsanzeige ON/OFF
Zeiteinstellung :
Änderungen der Zeit- und/oder der
Wochentagseinstellung über die Tasten "+" und "-"
(kurzes oder langes Drücken).
Die Taste solange drücken bis die Anzeige für Tag
und Uhrzeit korrekt ist.
Die Anzeige für den Wochentag ändert sich um 24 h.
Programmierung :
Das geeignete Programm unter den 8
vorgeschlagenen Programmen auswählen. Die
Schaltzeiten können geändert werden wenn dies
erforderlich ist.
Während der Einschaltzeit der Schaltuhr (ON) ist
der Dämmerungsschalter freigegeben, während
der Auschaltzeit (OFF) ist der
Dämmerungsschalter nicht aktiv, der Ausgang ist
immer ausgeschaltet.
T
P 1234567
23:00
P0 1 --> 7
ON
P1
1 --> 7
OFF
P2
1 --> 7
P3 1 --> 7
P4 1 --> 7
1 --> 5
P5
6 - 7
1 --> 5
P6
6 - 7
2-3-4
5
P7
6 - 7
1
7 7 8 8 9 9 10 11 10 11 10 11 12 12 12
➂
10 11 12
µ 16A 250V
AC1
5 ➁
100
Lux
50
2000
➀
auto
P
test
+
230 V 50 Hz
L N
1 2 5 6
➃
1 1 2 2 3 3 4 4 5 5 6 6
Prog
OFF
ON
6.00 23.00
6.00 8.00 17.00 23.00
2.00 6.00
6.00 8.00 17.00 23.00
6.00 8.00 18.00 23.00
2.00 17.00
3.00 17.00
6.00 23.00
6.00
2.00 6.00
2.00 6.00 23.00
3
Programmierbeipiel :
Anwenden des Schaltprogrammes P3
1. Taste "P" drücken bis "P3" auf
dem Display erscheint.
2. Wenn Sie die vorgegebenen
Schaltzeiten nicht verändern möchten ist
die Programmierung jetzt beendet.
Ändern eines Programmes :
1. die Taste "P" drücken bis die
Programmnummer des Programmes
erscheint, welches geändert werden soll.
2. Durch Betätigen der Taste
sich nun die einzelnen Programmschritte
anzeigen lassen.
3. zum Ändern der angezeigten Schaltzeiten
drücken Sie die "+" oder "-" Taste.
4. zur Anzeige des nächsten
Programmschrittes drücken sie erneut die
Taste .
5. Zum Speichern der Änderungen drücken
Sie die Taste "P".
6. Zur Kennzeichnung, daß das Programm
geändert wurde, erscheint neben der
Programmnummer ein Stern (*).
Änderungsbeispiel
Die Einschaltung soll ab 16.45h ,statt 17h,
wie vorgesehen erfolgen.
1. mit der Taste "P" die
Programmnummer P3 auswählen.
2. Die Taste betätigen bis die
Schaltzeit "17:00" erscheint.
3. Taste "-" drücken bis "16:45" als
Einschaltzeit auf dem Display zu
sehen ist.
4. Taste "P" drücken zum
Speichern der Änderungen.
Überprüfen der Programmierung
Durch mehrmaliges Betätigen der Taste
können Sie sich die einzelnen Schaltschritte
ansehen. Zur Rückkehr in den Automatik
Modus drücken Sie die Taste "P".
Rücksetzen der Schaltuhr
Durch Betätigen der "Reset" -Taste werden
durchgeführte Programmänderungen
rückgängig gemacht.
können Sie
*
