hager HIB4 M Serie Kurzanleitung

HIB4xxM
Vorbereitung
Bei der Annahme des Pakets mit dem Wandler,
sind folgende Punkte zu prü fen:
• Der ordnungsgemäße Zustand der Verpackung
und des Produkts.
• Die Übereinstimmung der Artikelnr. mit Ihrer
Bestellung.
• lnhalt der Verpackung:
- 1 Lastumschalter mit Motorantrieb.
- 1 Beutel mit Griff + Befestigungsclip.
- 1 Quick-Start-Anweisung.
Zubehör
• Verbindungsschienen und Anschlusskit.
• Klemmenabdeckung.
• Schutzschotten zwischen den Anschlussschienen.
Inbetriebnahme
Schritt 1 Schritt 2
Geräts auf einer
Grundplatte/ Anschluss des
in einem Leistungsteils
Schaltschrank
Befestigungsclip
fü r den Griff
1

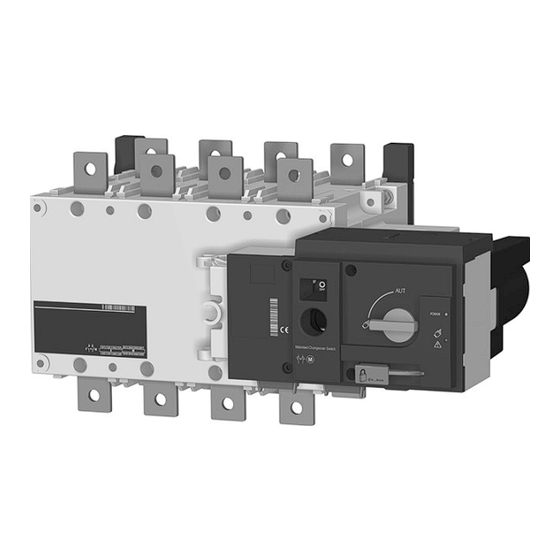

e Lastumschalter mit Motorantrieb
125A - 630A
Diese Quick-Start-Anweisung richtet sich an
Personen, die fü r die Installation des Geräts
geschult wurden. Fü r ausfü hrlichere Informationen
verweisen wir auf das Handbuch, das online zum
Herunterladen auf www.hager.com zur Verfügung
steht.
Dieses System darf grundsätzlich nur von
qualifi ziertem und dazu beauftragtem Personal
installiert und in Betrieb genommen werden.
Wartungs- und Instandhaltungsarbeiten dü rfen
nur von geschultem und dazu befugtem Personal
ausgefü hrt werden.
Fassen Sie keine Kabel an, die an das Stromnetz
oder die Lastumschalter mit Motorantrieb-
Steuerung angeschlossen sind, wenn das Gerät
unter Spannung stehen könnte.
Schritt 3
Anschluss der
Befehls-/
Steuerungs-
Klemmleiste
Die Spannungsfreiheit muss grundsätzlich mit
einem geeigneten Gerät ü berprü ft werden.
Es ist darauf zu achten, dass keine metallischen
Gegenstände in den Schaltschrank fallen (Gefahr
von Lichtbögen).
Werden diese Anweisungen nicht beachtet,
besteht fü r den Ausfü hrenden und die Menschen
in seiner Nähe die Gefahr schwerer bis tödlicher
Verletzungen.
Schritt 4 Schritt 5
Anschluss der
NETZ- Überprüfung
Klemmleiste
Gefahr von Stromschlägen, Verbrennungen
und Verletzungen fü r Personen und/oder
der Beschädigung des Geräts.
Gefahr einer Beschädigung des Gerätes.
Wenn das Gerät fallengelassen wurde,
sollte es ersetzt werden.
Schritt 6A
Elektrische
Steuerung auf
externen Befehl
(AUTO)
Schritt 6B
Handsteuerung per
Notgriff
Schritt 6C
Vorhängeschloss
des Lastumschalter
mit Motorantrieb
6LE001115A.d
