Sender im UHF Band, gesteuert durch SAW Resonator, für die Fernbedienung elektrischer / elektronischer Geräte entsprechend den gültigen
Normen und Richtlinien.
Ausführung im ABS Kunststoffgehäuse zum Einbau in UnterputzVerteilerdosen.
Das Einlernen in den Empfänger kann auf zweierlei Arten geschehen. a: durch Direkteingabe in den Empfänger mittels des im Empfänger
integrierten Tasters, oder b: durch Funkaktivierung mittels eines bereits eingelernten Senders durch Drücken seines Tasters P3.
Das beschriebene Gerät darf nur von technisch qualifizierten Personen gemäß allen gültigen Richtlinien und Normen installiert
werden. Insbesondere gelten die normen für Türen, Tore, Rolläden, Jalousien und Markisen. Alle Verbindungen sind für
einphasigen Wechselstrom 230V auszulegen. Für alle Verbindungen darf nur geeignetes Material verwendet werden dass den
Normen und Richtlinien gemäß eine ausreichende Isolierung gewährt. Der Sender sendet Befehle über Funk aus. Alle für das
System notwendigen Sicherheitseinrichtungen sind separat vorzusehen.
Die Empfangseigenschaften können durch verschiedene Faktoren beinträchtigt werden. Zum Bsp.:
- Elektrische Störungen ausgesendet durch andere Geräte die in der
Umgebung auf der gleichen Frequenz senden.
- Installation des Geräts in metallischen Behältern. Nur Kunststoffgehäuse benutzen
Antenne
1 2 3
Kanal 1
Comune
common
Kanal 2
Achtung
Dieser Sender hat keinen internen Lerntaster P3, deshalb kann er nur am Empfänger eingelernt werden. Die Tastereingänge arbeiten mit 12V
Spannung und sind von der 230V Seite durch einen integrierten Transformator getrennt. Halten Sie die Tastereingänge von der 230 Versorgung
getrennt.
ABMESSUNGEN
2 Kanal Sender TVTXL868A02
4
5
P
230V ac
N
8
4
5 0

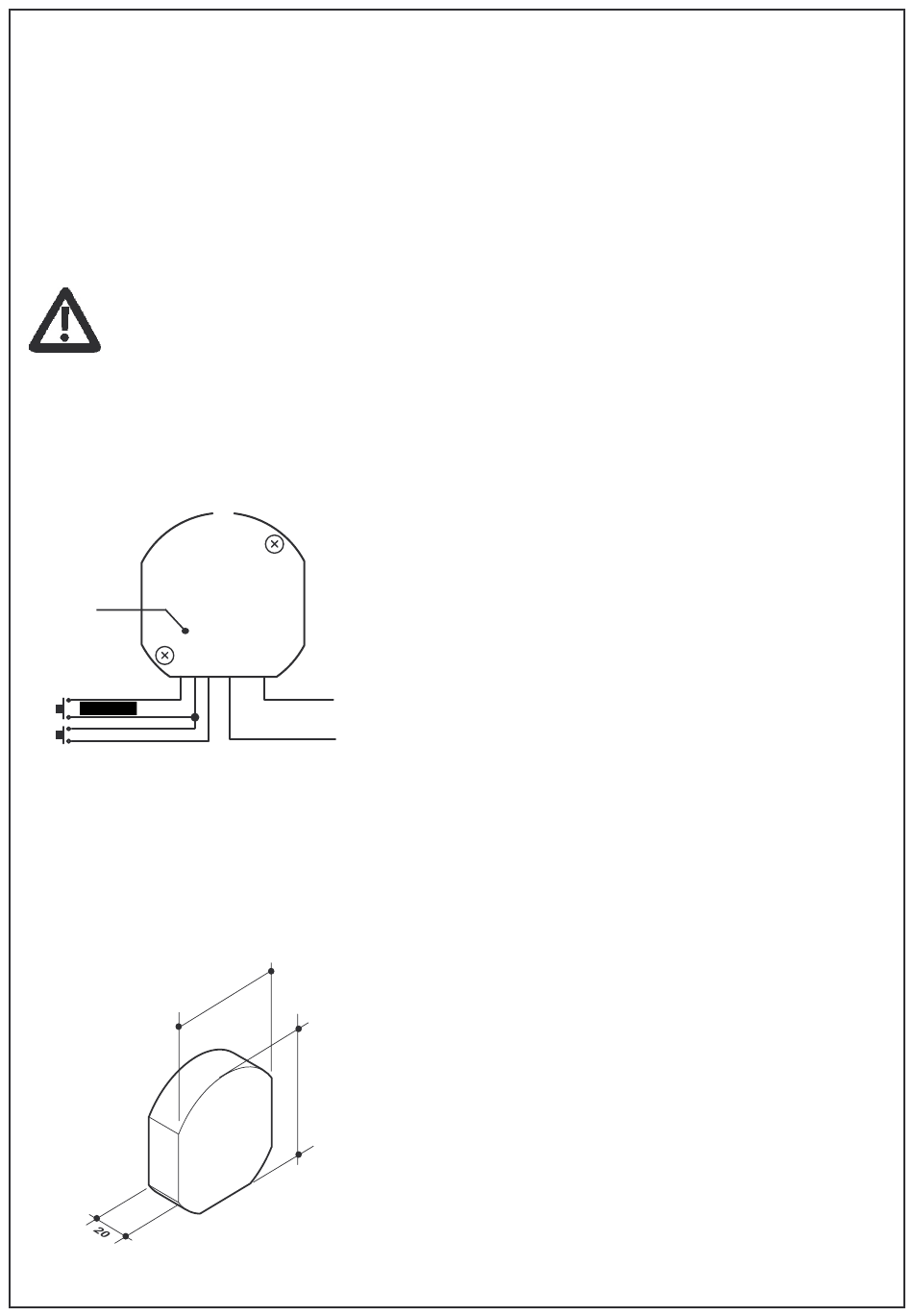

Sender TVTXL868A02:
Anschlüsse zur Signalübertragung
- Weißer Draht: Kanal 1
- Schwarzer Draht: gemeinsamer
- Oranger Draht: Kanal 2
Zur Verwendung mit Schließerkontakten
Verdrahtung mit 230V AC Stromversorgung
Brauner Draht: Stromversorgung Phase
Blauer Draht: Stromversorgung Nullleiter
