Emetteur avec fréquence porteuse en bande UHF contrôlée par saw resonator, pour la commande à distance des appareils électroniq ues et électriques en
respectant les normes de sécurité en vigueur.
Exécution avec container ABS en plastic pour intégration dans boîtes d'encastrement.
Il peut être mémorisé dans en récepteur en deux façon: en intervenant directement sur le récepteur au moyen de la touche intern e, ou via radio à travers un
émetteur déjà mémorisé en activant la touche interne P3.
Le produit en objet doit être installé seulement par des techniciens qualifiés, conformément aux normes en vigueur dans
le secteur de la motorisation de fermetures, stores, volets roulants et grilles à enroulement. Tous les branchements doivent
être prévus pour une alimentation générale en monophasé 230 V . Il est nécessaire d'utiliser un matériel de branchement
apte à garantir une isolation conforme aux normes de sécurité en vigueur. Le programmeur effectue seulement des
commandes de mouvement via radio, tous les dispositifs de sécurité éventuellement requis doivent être installés à part.
La réception radio du dispositif peut être perturbée par une série de facteurs, comme dans les cas suivants:
- si dans l'environnement il y a des perturbations radioélectriques créées par d'autres appareils qui transmettent sur la même bande de fréquence,
- si l'appareil se trouve dans un boîtier avec parties métalliques; utiliser exclusivement des boîtiers en plastique.
Antenne
1 2 3
CH 1
Comune
common
CH 2
Attention
Cet émetteur n'a pas la touche interne P3 pour la mémorisation, donc s'il est installé seul, il peut être mémorisé seulement à travers le récepteur. Les
touches de commande travaillent sur une alimentation à 12 V et elles sont isolées de la ligne d'alimentation 230 V à travers un transformateur qui est placé
sur la carte. Garder séparés les connexions des touches avec les connexions de l'alimentation 230V .

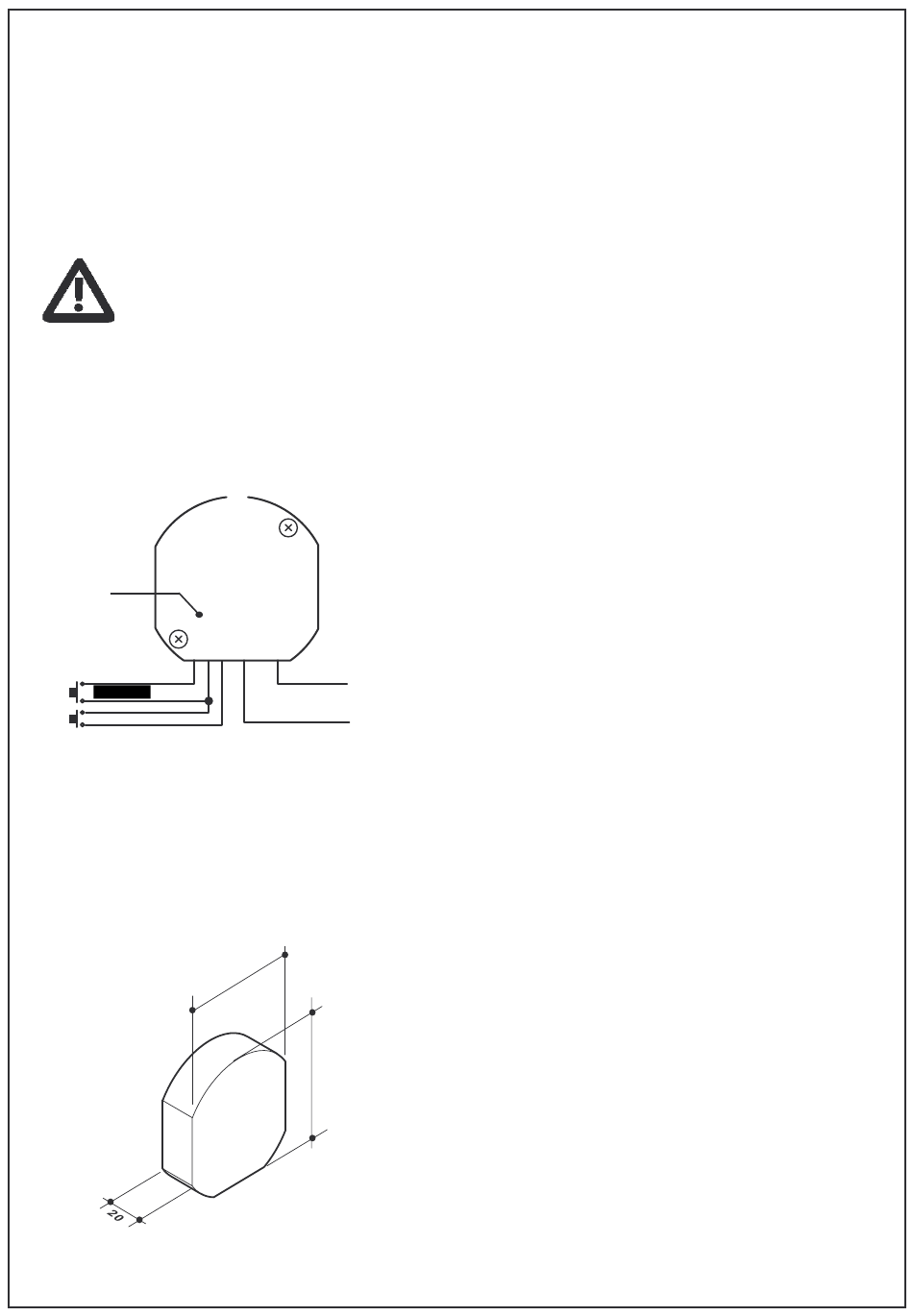

DIMENSIONS
Émetteur 2 canaux TVTXL868A02
4
5
P
LINE 230V ac
N
4 8
5 0
Emetteur TVTXL868A02 :
Connexions pour l'envoi des signaux :
Câble blanc :
canal 1
Câble noir :
commun
Câble orange : canal 2
Utiliser touches normalement ouverts
Câbles pour alimentation 230 V ac :
Câble marron: phase d'alimentation électrique
Câble bleu:
neutral d'alimentation électrique
