• augmenter la distance de l'observation;
• ajuster la position de la tache dans la vue du viseur

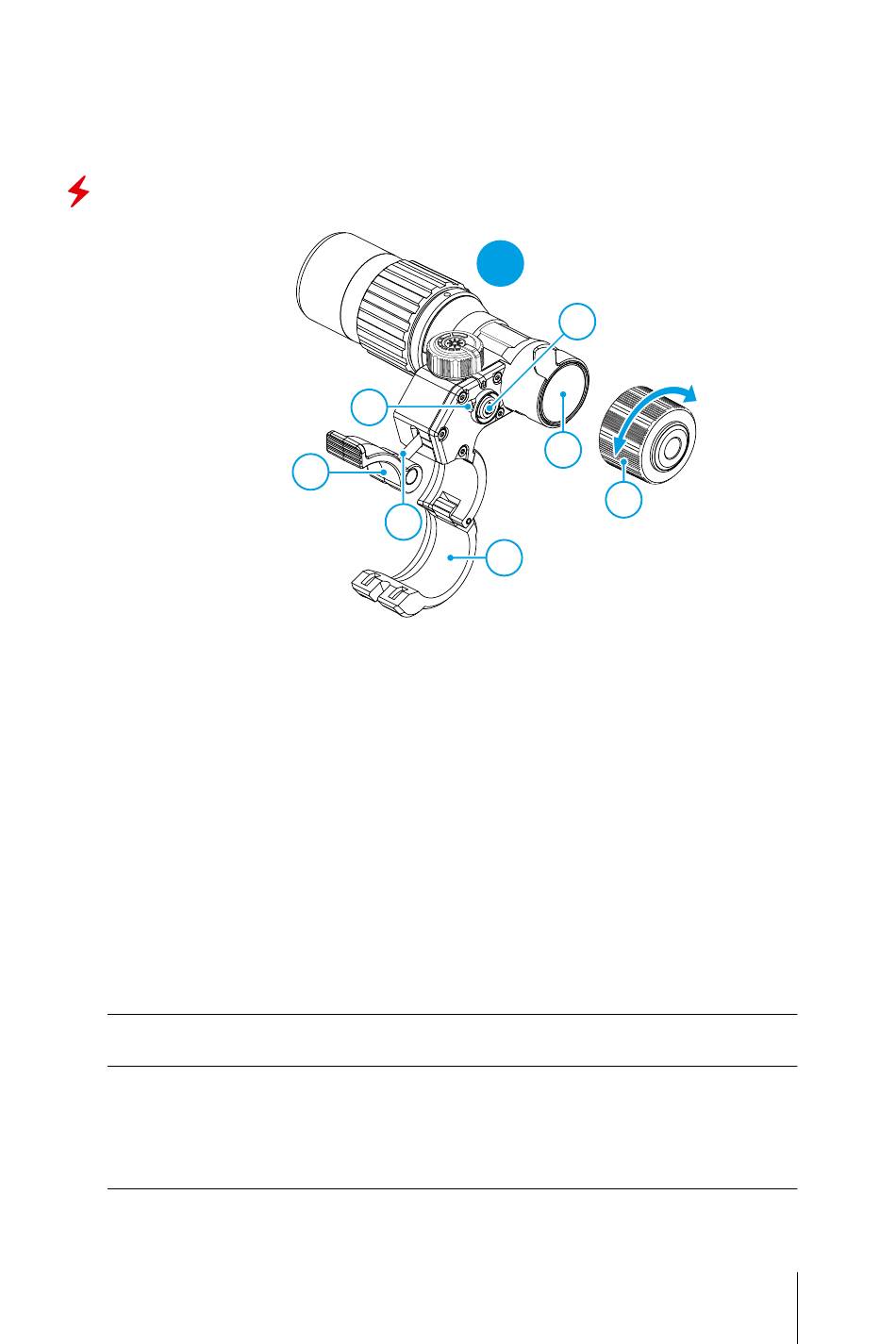

Installation de la batterie dans l'illuminateur IR
Indicateur LED
Levier
d'excentrique
Goupille excentrique
L'illuminateur IR Digex est alimenté d'une batterie APS2.
• Pour installer la batterie dans l'illuminateur IR tournez dans le sens
antihoraire et retirez le couvercle du compartiment de batterie (1).
• Installez la batterie le long des guides spéciaux du compartiment de la
batterie (2) prévu à cet effet dans le boîtier de l'illuminateur IR.
• Lorsqu'elle est installée correctement la batterie se verrouille dans le
compartiment à batterie (2).
• Fermez le couvercle du compartiment de batterie en le tournant dans le
sens horaire.
L'illuminateur IR est équipé d'un indicateur LED (3) qui vous permet de
contrôler le niveau actuel de la batterie. Les modes d'indication sont décrits
dans le tableau ci-dessous:
Mode de fonctionnement
L'illuminateur est allumé, alimentation est
3,2 – 4,2 V
L'illuminateur est allumé, la tension
d'alimentation <3,2 V, le temps de
fonctionnement approximatif avant
d'éteindre l'illuminateur infrarouge est de
30 minutes
L'illuminateur est débranché
3
5
6
Fig.
1
7 Bouton de marche
2
Comparti-
ment 1
de batterie
Couvercle du
compartiment
4
de batterie
Fixation
annulaire
Couleur d'affichage
L'indicateur LED (3) verte est
allumée.
L'indicateur LED (3) rouge est
allumée.
L'indicateur LED (3) est éteinte
6
