Einsetzen des Akkus in den IR-Strahler

LED-Anzeige
Exzenterhebel
Der IR-Strahler des Zielfernrohrs Digex wird mit einem APS2-Akku betrieben.
• Um den Akku in den IR-Strahler einzusetzen, drehen Sie die
Akkufachabdeckung (1) gegen den Uhrzeigersinn und entfernen Sie sie.
• Setzen Sie den Akku entlang der speziellen Führungen in das dafür
vorgesehene Akkufach (2) im Gehäuse des IR-Strahlers ein.
• Bei ordnungsgemäßer Installation rastet der Akku im Akkufach (2) ein.
• Schließen Sie die Akkufachabdeckung, indem Sie sie im Uhrzeigersinn
drehen.
Der IR-Strahler ist mit einer LED-Anzeige (3) ausgestattet, mit der Sie den
aktuellen Ladezustand des Akkus kontrollieren können. Die Anzeigemodi
sind in der folgenden Tabelle beschrieben:
IR Betriebsmodus
IR-Strahler ein, Betriebsspannung 3,2 - 4,2 V
IR-Strahler ein, Betriebsspannung <3,2 V,
ungefähre Laufzeit bis zum Ausschalten des
IR-Strahlers beträgt 30 Minuten
IR-Strahler aus
Montage des IR-Strahlers ans Zielfernrohr
• Öffnen Sie die Ringhalterung (4) des IR-Strahlers.
• Setzen Sie die Halterung auf das Gehäuse des Zielfernrohrs so auf, dass
die Halbringe der Halterung das Gehäuse des Zielfernrohrs umklammern.
• Heben Sie den Exzenterhebel (5) an und bewegen Sie ihn nach links.
Richten Sie die Exzenterachse mit der Nut des beweglichen Halbrings aus.
Der Exzenterhebel (5) soll seinen Sitzplatz einnehmen.
3

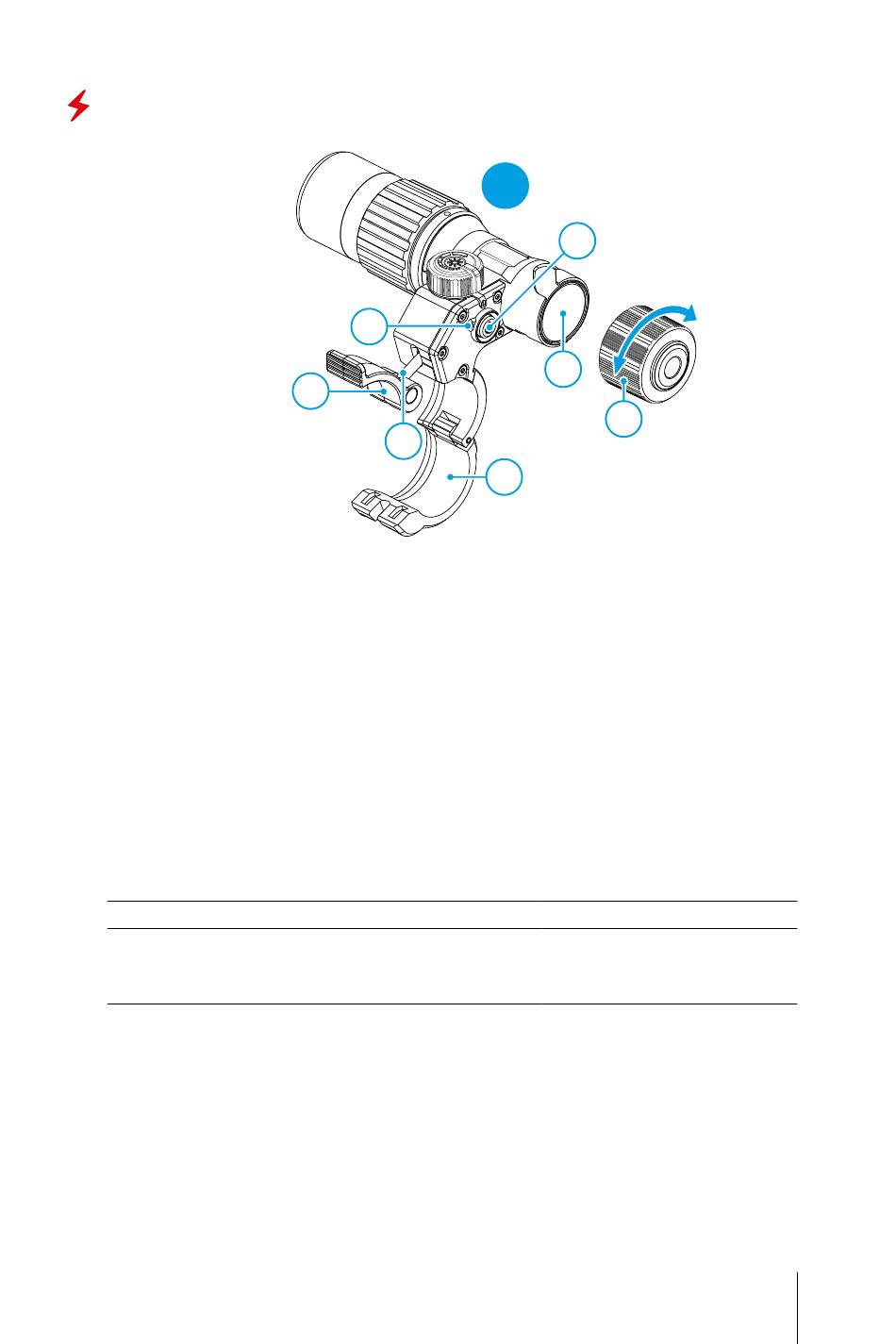

5
Exzenterstift 6
Abb.
1
7 Einschalttaste
2
Akkufach
1
Akkufachabdeckung
4
Ringhalterung
Anzeigefarbe
Grüne LED (3) leuchtet
Rote LED (3) leuchtet
LED (3) leuchtet nicht
