• детально рассмотреть выбранный объект;
• увеличить дальность наблюдения;
• регулировать положения пятна в поле зрения прицела

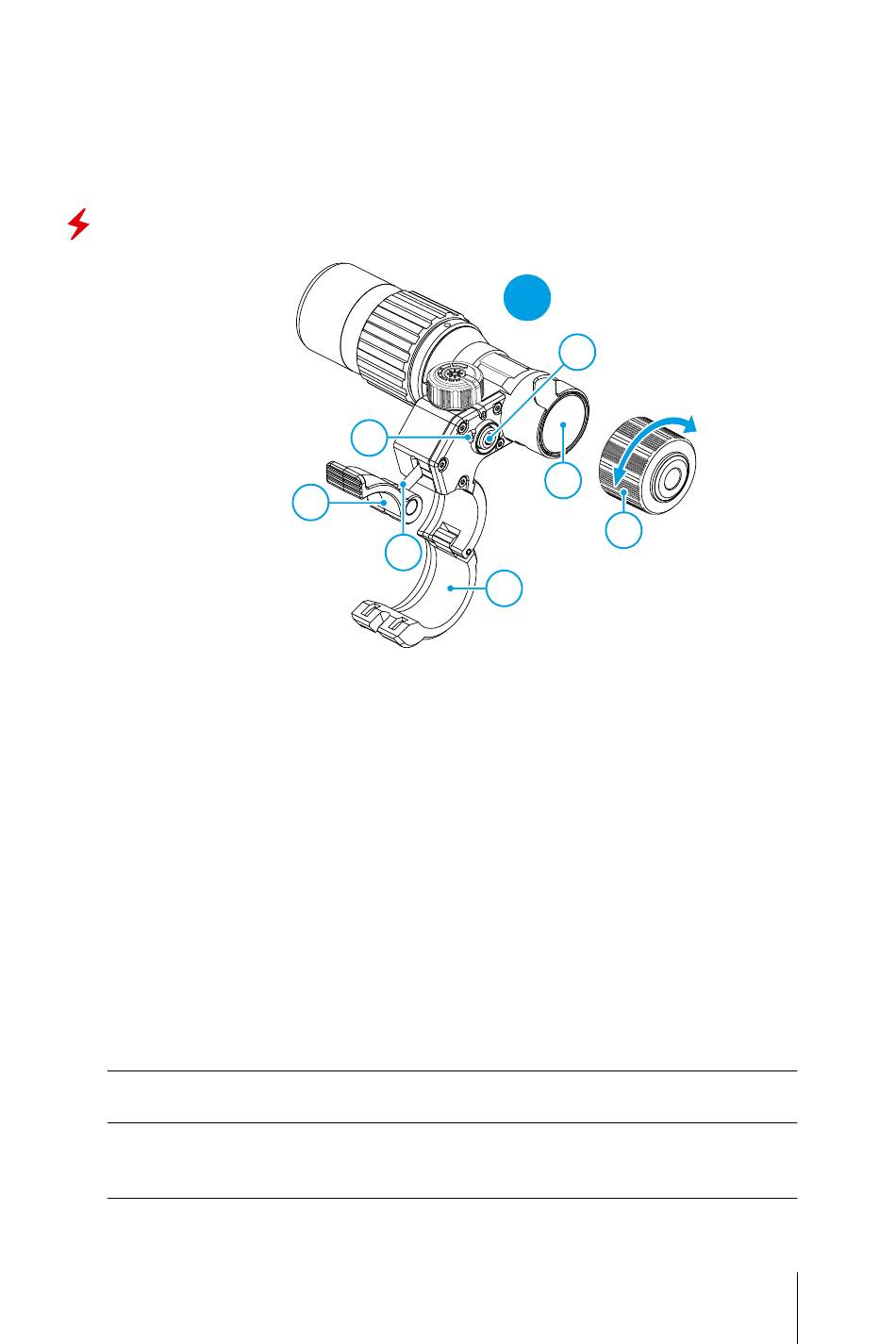

Установка аккумуляторной батареи в ИК-осветитель
Светодиодный индикатор
Рычаг
эксцентрика
Штифт эксцентрика
ИК-осветитель прицела Digex работает от аккумуляторной батареи APS2.
• Чтобы установить батарею в ИК-осветитель, поверните против
часовой стрелки и снимите крышку батарейного отсека (1).
• Установите батарею по специальным направляющим в
предназначенный для нее батарейный отсек (2) в корпусе ИК-
осветителя.
• При правильной установке батарея зафиксируется в батарейном
отсеке (2).
• Закройте крышку батарейного отсека, повернув её по часовой
стрелке.
Осветитель снабжен светодиодным индикатором (3), позволяющим
контролировать текущий уровень заряда батареи. Режимы индикации
описаны в таблице ниже:
Режим работы ИК
Осветитель включен, напряжение питания
3,2 - 4,2 В
Осветитель включен, напряжение питания
< 3,2 В, примерное время работы до
отключения ИК-осветителя – 30 мин
Осветитель выключен
3
5
6
Кольцевое
крепление
Рис.
1
7 Кнопка включения
2
Батарейный
отсек 1
Крышка
батарейного
4
отсека
Цвет индикации
Светится зеленый
светодиод (3)
Светится красный
светодиод (3)
Светодиод (3) не светится
24
