Montage de l'illuminateur ir sur le viseur
• Ouvrez la fixation annulaire (4) de l'illuminateur IR.
• Placez le support sur le boîtier de viseur de manière à ce que les demi-
anneaux de montage entourent le boîtier de viseur.
• En levant le levier d'excentrique (5) déplacez-le vers la gauche. Alignez
l'axe de l'excentrique avec la gorge de la demi-anneau mobile. Le levier
d'excentrique (5) doit prendre sa place.
• Verrouillez la position du levier d'excentrique (5) en l'abaissant.
• L'attache avec l'illuminateur IR doit être située aussi près que possible du
corps de l'objectif.
• En cas de desserrage ou de fixation insuffisante de l'illuminateur IR sur
la lunette de visée, relevez le levier excentrique (5) et serrez la vis de
réglage de 1 à 2 tours. Ensuite, abaissez le levier et vérifiez la fixation de
l'illuminateur IR sur la lunette de visée. Si nécessaire, répétez les étapes
ci-dessus jusqu'à ce que le degré de fixation requis de l'illuminateur
IR soit atteint.
Allumage et ajustation de l'illuminateur IR
• Allumez l'illuminateur IR en appuyant le bouton (7) situé sur la surface
latérale de l'illuminateur.
• Tournez le bouton (8) de l'illuminateur IR pour régler la puissance
d'éclairage.
• Pour régler la position du point lumineux dans le champ de vision du
viseur desserrez l'anneau (9) de l'illuminateur IR en le tournant dans le

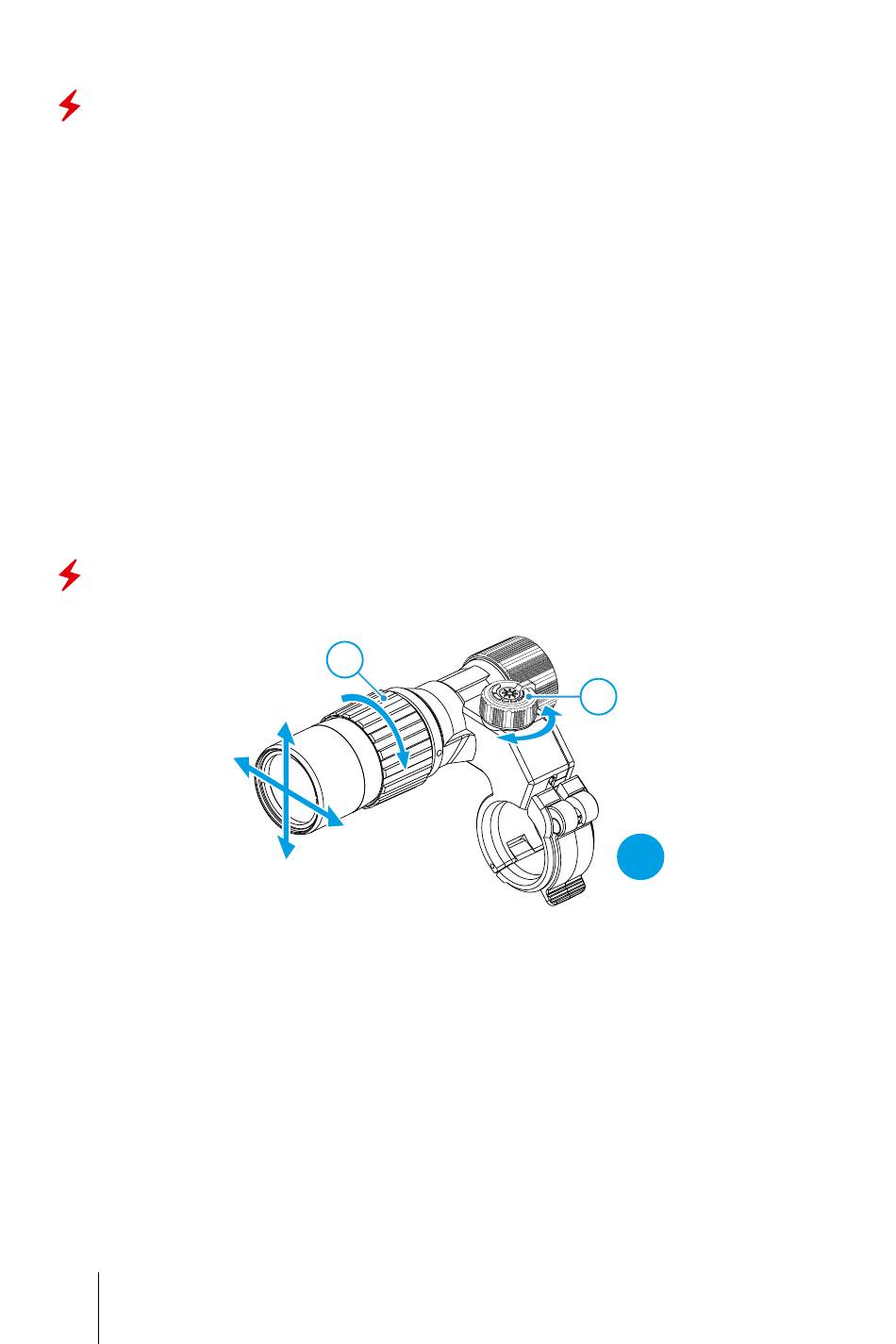

sens de la flèche indiqué à la Fig. 2.
• En utilisant la direction du système de charnière de la lentille de
l'illuminateur IR obtenez la position requise du point lumineux dans le
champ de vision de votre viseur. Une fois le réglage est terminé fixez
l'anneau (9) de l'illuminateur infrarouge.
• Eteignez l'illuminateur IR en appuyant le bouton IR (7).
