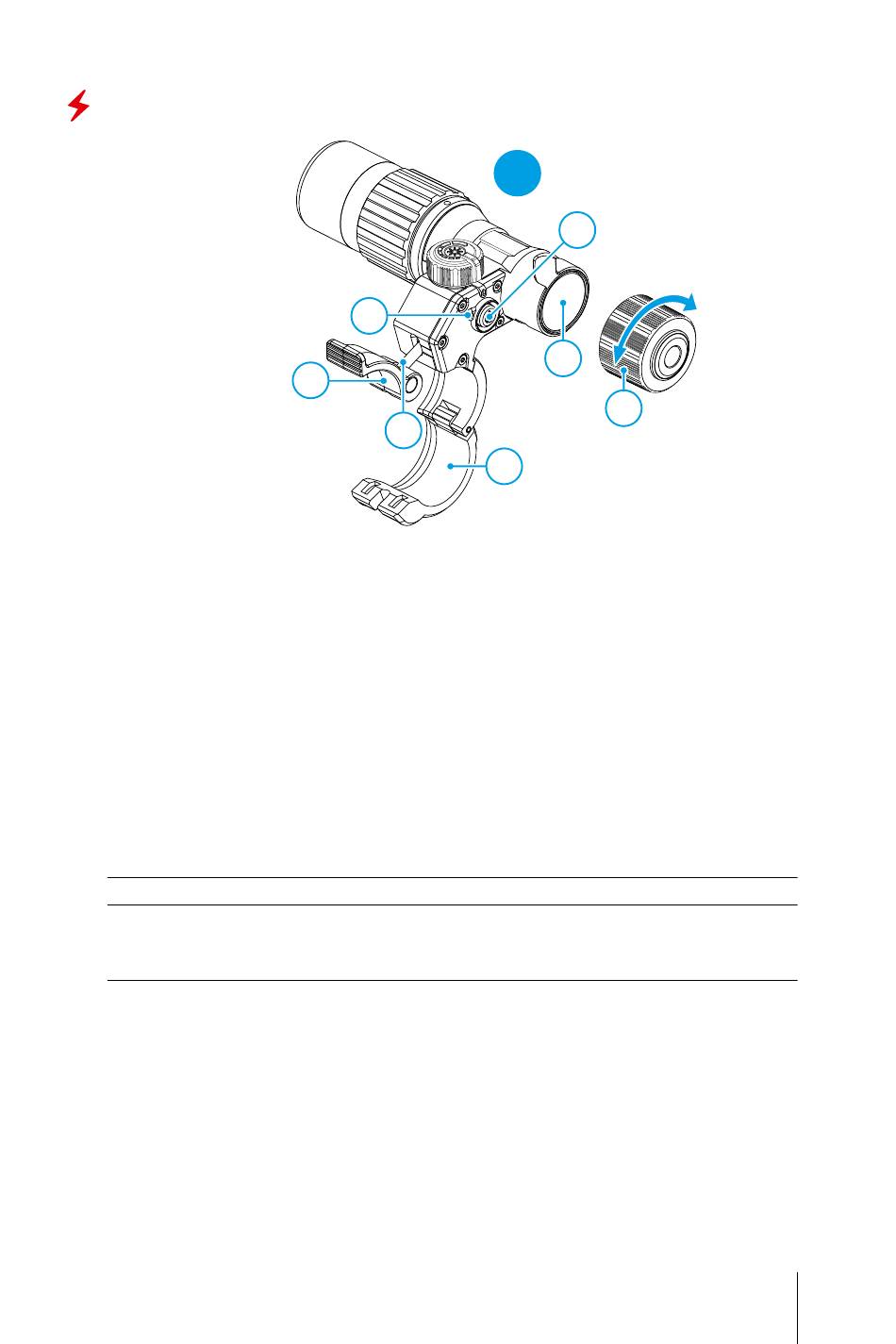

Installazione della batteria in un illuminatore IR
Indicatore LED
Leva
eccentrica
Perno della camma
L'illuminatore IR Digex è alimentato dalla batteria APS2.
• Per installare la batteria nell'illuminatore IR, ruotare in senso antiorario e
rimuovere il coperchio della batteria (1).
• Posizionare la batteria (2) lungo le guide speciali nell'apposito vano nel
corpo del dispositivo.
• Posizionata correttamente, la batteria si fissa nell'apposito vano (2).
• Riposizionare il coperchio del vano batteria, ruotandolo in senso orario.
L'illuminatore è dotato di un indicatore LED (3) che consente di controllare
il livello di carica della batteria. Le modalità di indicazione sono descritte
nella tabella seguente:
Modo di funzionamento IR
Torcia accesa, alimentazione 3,2 – 4,2 V.
La lampada è accesa, la tensione di
alimentazione <3,2 V, l'autonomia residua
approssimativa dell'illuminatore IR è di 30 minuti.
Torcia spenta.
Montaggio dell'illuminatore IR sul mirino
• Aprire il supporto ad anello (4) dell'illuminatore IR.
• Posizionare il supporto sull'alloggiamento del mirino in modo che i
semianelli di montaggio circondino l'alloggiamento del mirino.
• Sollevando la leva eccentrica (5), spostarla verso sinistra. Allineare l'asse
eccentrico con la scanalatura del semianello mobile. La leva eccentrica (5)
deve prendere la sua sede nel perno della camma.
• Bloccare la posizione della leva a camma (5) abbassandola.
3
5
6
Anello di
montaggio
Fig.
1
Pulsante di
7
accensione
2
Vano
batteria 1
Coperchio
del vano
4
batteria
Colore indicatore LED
LED (3) verde acceso.
LED (3) rosso acceso.
LED (3) spento.
