Installation Instructions
1
1
x2
2
1/4 Zoll (6,3 mm)
H x2
3
9/16 Zoll (14,2 mm)
1a
1 x2
x2
2
3/8 Zoll (10mm)
H x2
4
G x2
9/16 Zoll (14,2 mm)
x2
B
G x2
3
F x2
B

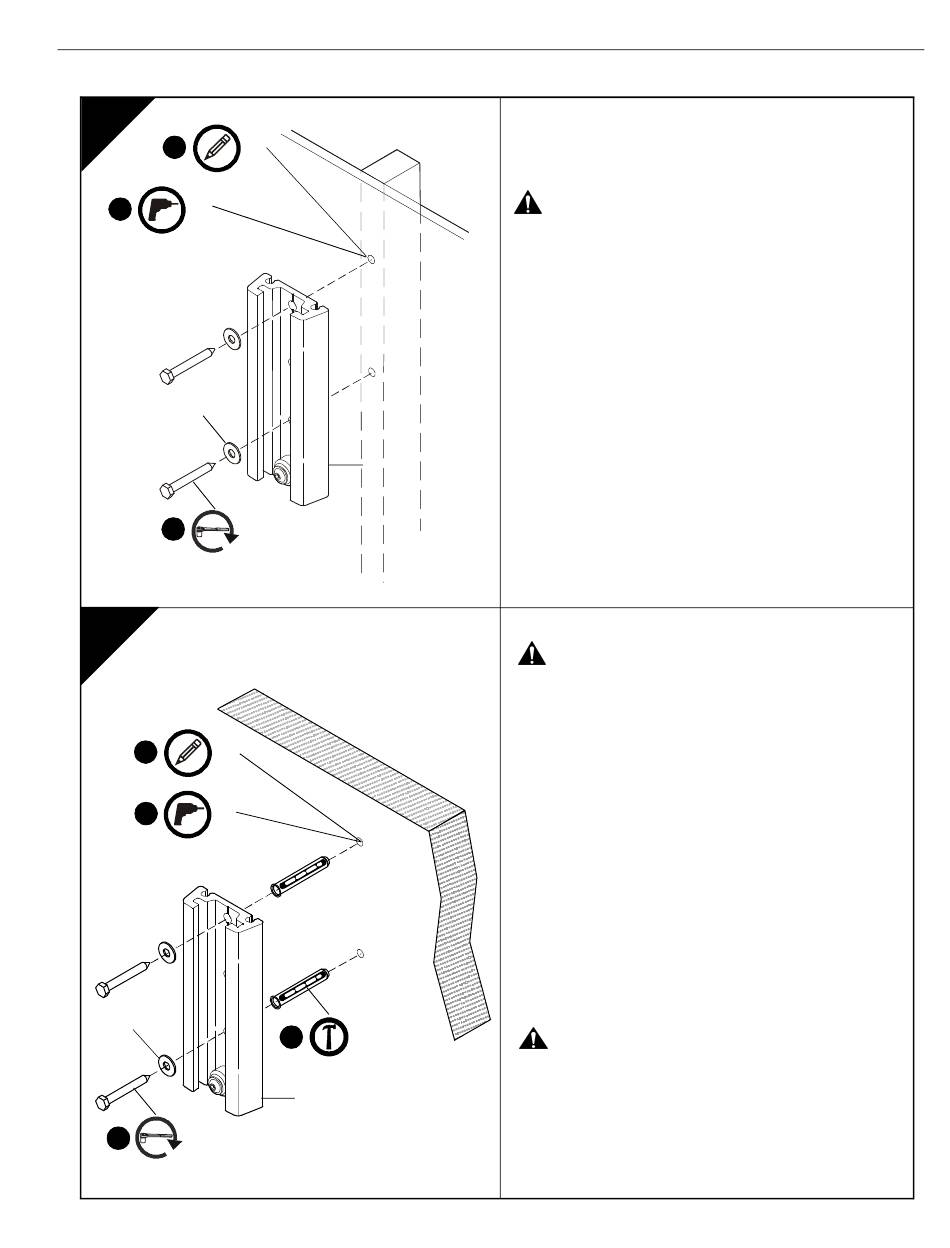

EINBAU DER GRUNDPLATTE AN
DER WAND

Installation an Holzpfosten

WARNUNG:
WENN FÜR DIESE KOMPONENTE KEIN
BAUTEIL MIT AUSREICHENDER TRAGFÄHIGKEIT
BEREITGESTELLT WIRD, KANN DIES ZU SCHWEREN
KÖRPERVERLETZUNGEN ODER SCHÄDEN AN DEN
GERÄTEN FÜHREN. Der Installateur ist dafür
verantwortlich sicherzustellen, dass das Bauwerk, an
welchem diese Komponente befestigt wird, das Fünffache
der Gesamtlast aller Geräte sicher tragen kann. Das
Bauwerk muss nach Bedarf vor dem Einbau der
Komponente verstärkt werden.
1. Die Grundplatte (D) nivellieren und die Positionen der
Vorbohrlöcher markieren.
2. An den Markierungen zwei Vorbohrlöcher mit einem
Durchmesser von 1/4 Zoll (6,3 mm) in die Holzpfosten
bohren.
3. Mit einem 9/16-Zoll- (14,2 mm) Steckschlüssel zwei
Stiftschrauben (G) durch zwei Flachscheiben (H) und
die Grundplatte (B) in Holzpfosten einbauen.

Installation an Betonwand

WARNUNG:
WENN FÜR DIESE KOMPONENTE KEIN
BAUTEIL MIT AUSREICHENDER TRAGFÄHIGKEIT
BEREITGESTELLT WIRD, KANN DIES ZU SCHWEREN
KÖRPERVERLETZUNGEN ODER SCHÄDEN AN DEN
GERÄTEN FÜHREN. Der Installateur ist dafür
verantwortlich sicherzustellen, dass das Bauwerk,
an welchem diese Komponente befestigt wird, das
Fünffache der Gesamtlast aller Geräte sicher tragen kann.
Das Bauwerk muss nach Bedarf vor dem Einbau der
Komponente verstärkt werden.
1. Die Grundplatte (D) nivellieren und die Positionen der
Vorbohrlöcher markieren.
2. Zwei Löcher mit einem Durchmesser von 3/8 Zoll
(10mm) in die Montagefläche bohren.
3. Zwei Anker (F) in Vorbohrlöcher einbauen.
4. Mit einem 9/16-Zoll- (14,2 mm) Steckschlüssel zwei
Schrauben (G) durch zwei Flachscheiben (H) und die
Wandplatte (B) in zwei Anker (F) einbauen.
VORSICHT:
Die Schrauben NICHT zu fest anziehen!
iCMPDA1
25
