INSTALACIÓN DE LA PANTALLA
IMPORTANTE!
• Si instala una pantalla Panasonic de 26" (660 mm) o 32" (813 mm), continúe el Paso 3A.
• Si se instala una pantalla con un patrón de orificios de montaje de 100x200mm, 200x200mm o
200x300mm, continuar en el Paso 3B.
• Si no es aplicable ninguna de las situaciones mencionadas, continúe en el paso 3C o 3D, según
corresponda.
3A
2
3
20

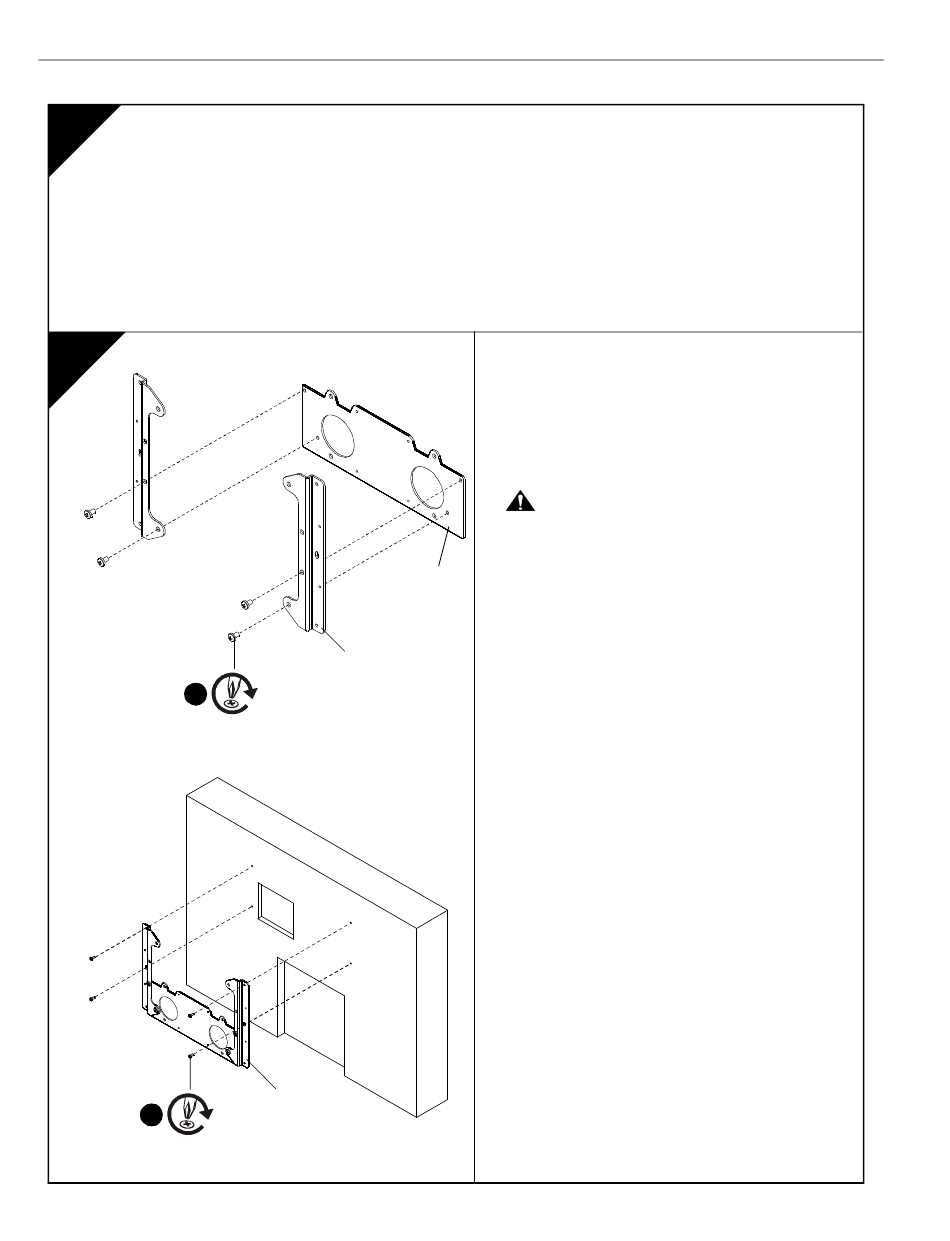

Proceda como se explica a continuación:
E x2
P x4
E x2
L x4
Pantalla Panasonic 26" (660 mm)
o 32" (813 mm)
1. Coloque la cara de la pantalla sobre una superficie
protectora.
2. Introduzca los 4 tornillos (P) a través de los
soportes (E) hasta la placa (C). Apriete
firmemente.
PRECAUCIÓN:
UN TAMAÑO INCORRECTO PUEDE DAÑAR LA
PANTALLA. Los tornillos deben enroscarse con
C
facilidad y hasta el fondo en los agujeros de montaje
de la pantalla.
3. Instale los 4 tornillos (L) a través de los soportes
(E) hasta la pantalla. No apriete demasiado los
tornillos.
4. Continúe en el Paso 3C.
Installation Instructions
EL USO DE TORNILLOS DE
