Installation Instructions
3
EINBAU DES DISPLAYS
WICHTIG!
•
Bei der Installation eines Panasonic 26-Zoll- (660 mm) oder 32-Zoll (813 mm) Displays mit
Schritt 3A fortfahren.
•
Bei Montage eines Bildschirms mit einem 100 x 200 mm, 200 x 200 mm oder 200 x 300 mm Bohrmuster
fahren Sie mit Schritt 3B fort.
•
Wenn keine der oben genannten Situationen zutrifft, entweder mit Schritt 3C oder 3D fortfahren.

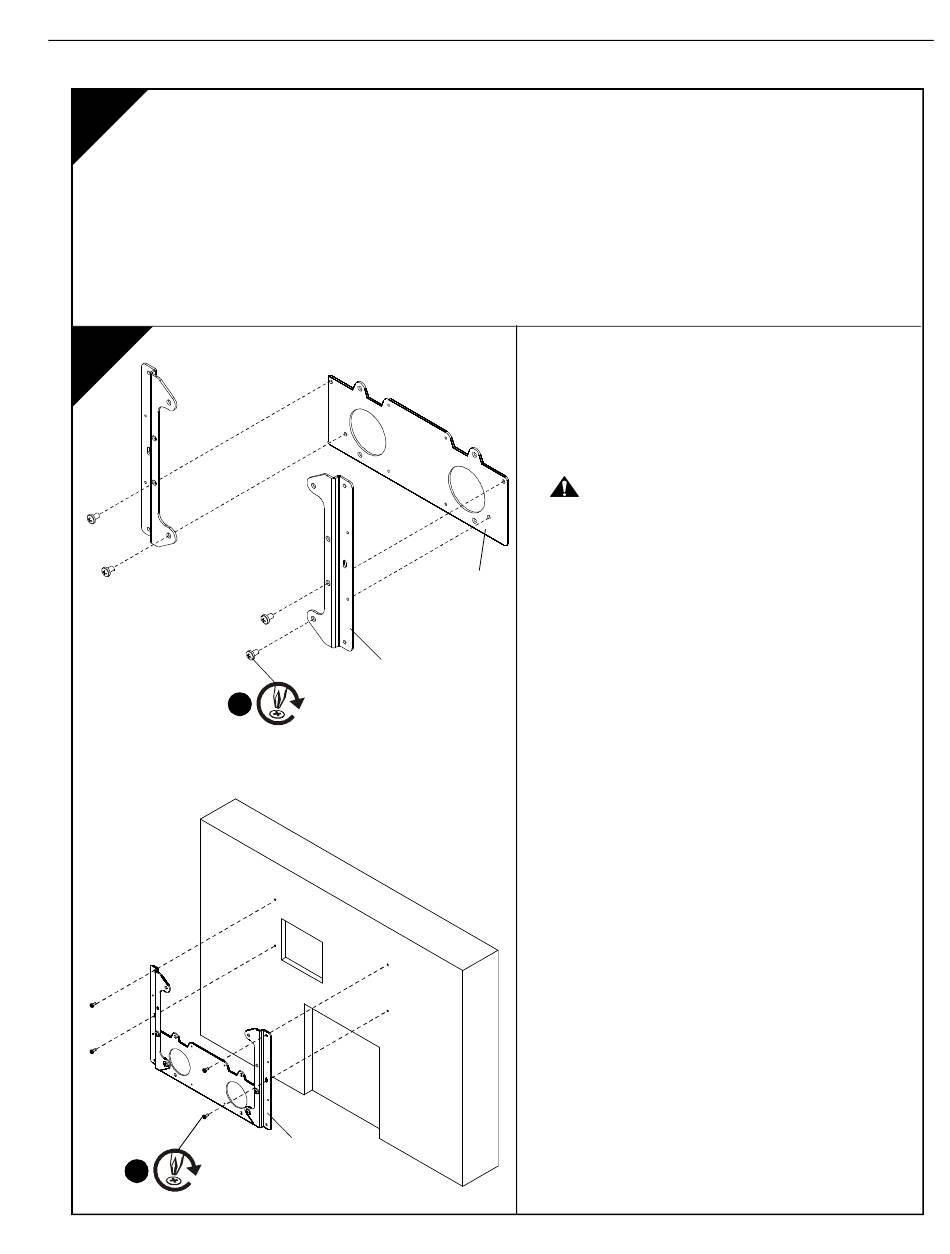

3A
L x4
3
Wie nachstehend beschrieben vorgehen:
E x2
P x4
2
E x2
Panasonic 26-Zoll- (660 mm) oder
32-Zoll- (813 mm) Display
1.
Display mit der Vorderseite nach unten auf eine
Schutzfläche legen.
2.
4 Schrauben (P) durch die Halterungen (E) an
Platte (C) montieren. Sicher festziehen.
VORSICHT:
SCHRAUBEN DER FALSCHEN GRÖSSE KANN
DAS DISPLAY BESCHÄDIGEN! Die Schrauben
sollten sich leicht und vollständig in die
C
Montagelöcher des Displays drehen lassen.
3.
4 Schrauben (L) durch die Halterungen (E) an
Display montieren. Die Schrauben nicht zu fest
anziehen!
4.
Mit Schritt 3C fortfahren.
DIE VERWENDUNG VON
iCMPDA1
27
