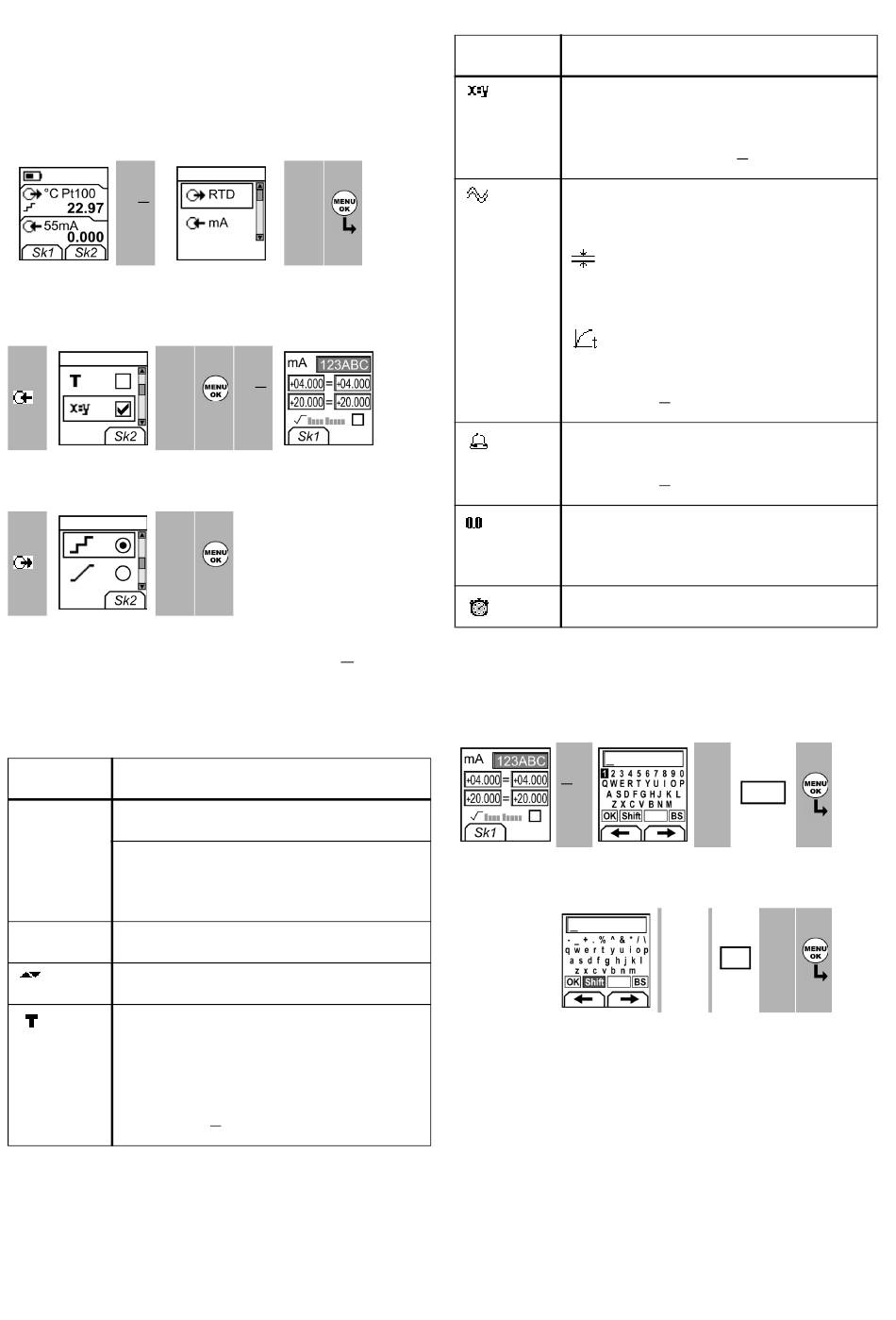

Mise en route - Configurer les paramètres
Lorsque la tâche est configurée (Tableau 2/3), utiliser le
menu Paramètres pour régler le fonctionnement de
l'entrée et/ou de la sortie
Affichage :
1
RTD + mA
■ ■
Sk1 = Démarrer/Arrêt
Sk2 = Paramètres
Menu :
4A
Paramètres
▲
▼
(Tableau 4)
Menu :
4B
Paramètres
▲
▼
(Tableau 5)
Si l'option de menu comporte des données
supplémentaires, sélectionner Paramètres (■ ■) pour
afficher les valeurs définies. Si nécessaire, régler les
valeurs. Se reporter à « Modifier les fonctions ».
Tableau 4 : (suite) Options de menu - Paramètres (Entrée)
Options Description
(le cas échéant)
... Unités Pour sélectionner les unités de température (°C ou
°F).
UPM seulement = « Unités Pression » si vous
sélectionnez une fonction IDOS (Tableau 2/3). Pour
sélectionner une des unités de mesure prédéfinies
(psi, mbar...).
... type Pour sélectionner un type RTD applicable
(Pt50, Pt100...)
Pour inclure les valeurs maximale, minimale et
moyenne dans la tâche de mesure.
Pour sélectionner et définir une valeur de tarage
pour la tâche de mesure (une valeur spécifiée ou la
mesure affichée).
L'instrument soustrait une valeur de tarage
positive et ajoute une valeur de tarage négative.
Données supplémentaires : Sélectionner
Paramètres (■ ■)
4
- [FR] Français
.
Sélection des
paramètres 2 3
(si nécessaire)
▲
▼
Paramètres
5A 6A
x:y
■ ■
[✓]/[ ] Sk1 = Editer
5B
[●]/[ ]
Tableau 4 : (suite) Options de menu - Paramètres (Entrée)
Options Description
(le cas échéant)
Pour sélectionner et configurer une échelle de
valeurs : une échelle locale pour chaque tâche de
mesure (maximum : 5).
Données supplémentaires (exemple 1/2) :
Sélectionner Paramètres (■ ■)
Pour sélectionner et définir les valeurs de filtre afin
de rendre la sortie plus régulière pour une tâche
de mesure :
Bande définie en % de la pleine échelle (PE).
Le filtre compare chaque nouvelle valeur à la
valeur précédente. Si la nouvelle valeur se situe en
dehors de la bande, elle n'est pas filtrée.
Constante en secondes du filtre passe-bas.
Augmenter la valeur pour accroître le
coefficient d'amortissement.
Données supplémentaires : Sélectionner
Paramètres (■ ■)
Pour sélectionner et configurer les seuils d'alarme
de la tâche de mesure (maximum et minimum).
Données supplémentaires : Sélectionner
Paramètres (■ ■)
UPM seulement. Capteurs de mesure de pression
à mode relatif ou différentiels. Une correction du
zéro qui oblige l'instrument à mesurer zéro
comme pression locale.
Test de fuite seulement. Pour définir l'heure du test
de fuite (heures:minutes:secondes).
Mise en route - Modifier les fonctions
Exemple 1) Configuration d'une nouvelle étiquette pour la
mise à l'échelle x:y = %.
Paramètres
1
x:y
■ ■
A3 - élément
Sk1 = Editer
Editer
A3 - élément
[27]
Editer 2 Editer
▲
▼
Shift
■ ■
[27]
... Editer 4
▲
▼
%_ OK
■ ■
K345 Version 4
