Эксплуатация
В данном разделе приводятся примеры по
подключению и использованию прибора. Перед
началом эксплуатации:
• Внимательно ознакомьтесь с разделом
"Безопасность".
• Не пользуйтесь поврежденным прибором.
Эксплуатация – Подключения ПТС
Во избежание возникновения ошибок прибора,
убедитесь в правильности подключения ПТС
(A1-позиция [10]). В примерах, приведенных ниже, 2W,
3W и 4W обозначают 2х, 3х и 4х-проводные схемы
подключения.
Эксплуатация – Подключения к коммуникационному
порту
Используйте коммуникационный порт (A1 - позиция [9])
Для подключения Универсального измерительного
модуля IDOS (UMM).
Когда вы подключаете кабель от UMM (Рисунок 7/8),
прибор автоматически изменяет меню и предоставляет
вам все имеющиеся опции (Таблица 2/3).
Эксплуатация - Измерение значений ПТС
Для измерения значений температуры или
сопротивления ПТС:
1. Подключите прибор (Рисунок 1) и, при
необходимости, отрегулируйте Настройка
(Таблица 1).
2. Выберите соответствующее задание входа ПТС или
Ом из Выбор задачи (Таблица 2/3) и, при
необходимости, отрегулируйте Установки
(Таблица 4).
a) Температура

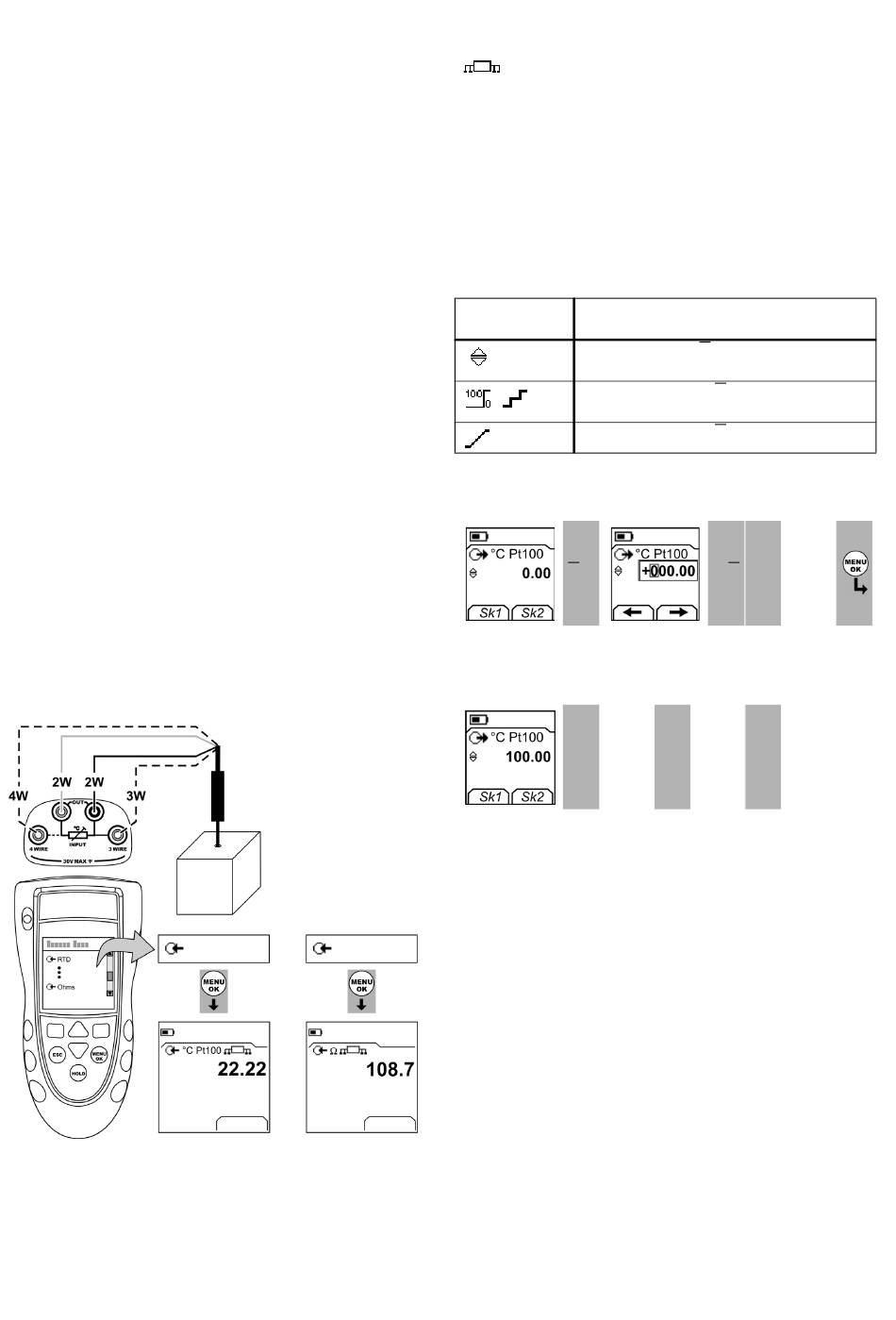

Рисунок 1: Пример конфигурации - Для измерения
значений температуры или сопротивления ПТС
6
- [RU] Русский
Pt100
°C
ПТС Ом
Установки
b) Сопротивление
На дисплее будет показываться число подключений
ПТС.
= 4х проводная схема подключения
Если данный символ не согласуется с числом
подключений ПТС:
• Убедитесь в правильности подключений ПТС.
• Убедитесь в исправности контактов и датчика.
Эксплуатация - Изменение значений выхода
После настройки режима работы выходных значений
(Таблица 5) вы можете использовать одну из следующих
процедур для изменения значений.
Таблица 7: Процедуры изменения выхода
Выходной
сигнал
,
Пример процедуры (выход с "приращением"):
Дисплей:
Выход ПТС
Sk1 = Правка
Sk2 = Установки
Дисплей:
Выход ПТС
Установки
Процедура
Выберите Правка (■ ■) и/или используйте
клавиши ▲ ▼. См. пример ниже.
Выберите Пуск/Stop (■ ■) или используйте
клавиши ▲ ▼ для ручного изменения шагов.
Выберите Пуск/Stop (■ ■).
1 Правка 2
■ ■ ■ ■
5 6
▲ ▲
101.00 102.00
▼ ▼
Приращение = 1 (Таблица 5)
3 Правка 4
▲
+100.00
▼
K345 Выпуск 4
