IMER M400 SMART Handbuch Für Bedienung, Wartung Und Ersatzteile
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
I
SEGATRICE
Manuale di uso, manutenzione e ricambi
F
SCIEUSE
Manuel d'utilisation et d'entretien et pièces de
rechange
GB
SAWING MACHINE
Operating, maintenance, spare parts manual
D
SÄGEMASCHINE
Handbuch für Bedienung, Wartung und
Ersatzteile
E
SIERRA
Manual de uso, mantenimiento y recambios
☞
M400 SMART
(1188970)
3231095 R01 - 2012/01
IMER INTERNATIONAL S.p.A.
Via Salceto, 55 - 53036 Poggibonsi (SI) - Italy
Tel. +39 0577 97341 - Fax +39 0577 983304
www.imergroup.com
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für IMER M400 SMART
Inhaltszusammenfassung für IMER M400 SMART
- Seite 1 M400 SMART (1188970) SEGATRICE Manuale di uso, manutenzione e ricambi SCIEUSE Manuel d'utilisation et d'entretien et pièces de rechange SAWING MACHINE Operating, maintenance, spare parts manual SÄGEMASCHINE Handbuch für Bedienung, Wartung und Ersatzteile SIERRA Manual de uso, mantenimiento y recambios ☞...
-
Seite 14: Arbeitssicherheit

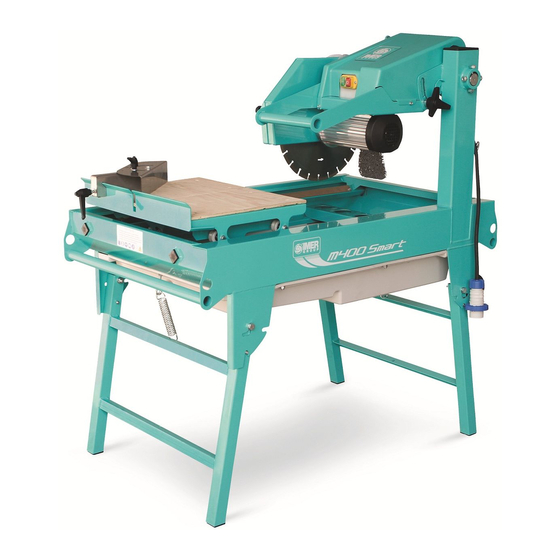

4. ALLGEMEINE BESCHREIBUNG DER SÄGEMASCHINE werden. 4.1 Allgemeine Beschreibung IMER INTERNATIONAL übernimmt im Fall der Missachtung der Gesetze Die Sägemaschine M400 SMART besteht aus einem Rahmen (Abb.1, hinsichtlich des Einsatzes derartiger Maschinen – insbesondere Bez.A) auf ausklappbaren Beinen (Abb.1, Bez.B). Der Schneidkopf unzweckmäßiger Gebrauch, fälschliche Speisung, mangelhafte... -
Seite 15: Betriebssicherheit
8.3 Anheben und Handhabung Bauteilen) stets ausschalten und von der Stromversorgung Die Sägemaschine M400 SMART wiegt 77 kg und kann an den trennen. Wird die Maschine zur Reinigung mit Wasser abgespritzt, Tragegriffen im Rahmen von Hand getragen werden. Alternativ kann... -
Seite 16: Gebrauch Der Maschine
Fachpersonal durchgeführt werden. Bei Bedarf sind ausschließlich Vorschubgeschwindigkeit kann die Scheibendrehung blockiert werden. Original-Ersatzteile von IMER zu verwenden, an denen keine In diesem Fall, den Schlitten so schnell wie möglich zurückziehen, um Änderungen vorgenommen werden dürfen. An der Maschine M400 das Schneidgut von der Trennscheibe zu entfernen, und warten, bis SMART müssen aufgrund ihrer besonderen Bauweise keine weiteren... -
Seite 17: Störungen
IMER INTERNATIONAL S.p.A. M400 SMART LÄRMRISIKO 14. STÖRUNGEN/URSACHEN/ABHILFEN - ACHTUNG!!! Sämtliche Wartungsarbeiten dürfen erst nach Das Gehör muss geschützt werden dem Abschalten der Maschine durchgeführt werden, d.h. Positio- nierung des Schalters auf "0" und Trennung der Steckanschlüsse vom Stromnetz. VERLETZUNGSRISIKO AN DEN HÄNDEN Störungen... - Seite 22 IMER INTERNATIONAL S.p.A. M400 SMART FIG.1 FIG.2 DETTAGLIO A...
- Seite 23 IMER INTERNATIONAL S.p.A. M400 SMART DETTAGLIO B DETTAGLIO C FIG.3...
- Seite 24 IMER INTERNATIONAL S.p.A. M400 SMART FIG.4...
- Seite 25 IMER INTERNATIONAL S.p.A. M400 SMART TAV. 4 - STRUTTURA MACCHINA - STRUCTURE MACHINE - MACHINE STRUCTURE - MASCHINENAUFBAU - ESTRUCTURA DE LA MAQUINA RIF. COD. NOTE 3231000 TELAIO CHÂSSIS FRAME RAHMEN BASTIDOR 3205257 RUOTA GOMMATA ROUE CAOUTCHOUC RUBBER WHEEL GUMMIRAD...
- Seite 26 IMER INTERNATIONAL S.p.A. M400 SMART FIG.5...
- Seite 27 IMER INTERNATIONAL S.p.A. M400 SMART TAV. 5 - GRUPPO BRACCIO - GROUPE BRAS - ARM ASSEMBLY - ARMGRUPPE - GRUPO DEL BRAZO RIF. COD. NOTE 2224140 RONDELLA RONDELLE WASHER UNTERLEGSCHEIBE ARANDELA 6593 - Ø 8X24 2222420 VITE SCREW SCHRAUBE TORNILLO...
- Seite 28 IMER INTERNATIONAL S.p.A. M400 SMART FIG.6...
- Seite 29 IMER INTERNATIONAL S.p.A. M400 SMART TAV.6 - MONTAGGIO E MOTORE CARTER DISCO - MONTAGE DU MOTEUR ET DU CARTER DISQUE - DISC GUARD AND MOTOR ASSEMBLY MONTAGE VON MOTOR UND SCHEIBENSCHUTZGEHÄUSE - MONTAJE MOTOR CÁRTER DISCO COD. NOTE 2224204 RONDELLA...
- Seite 30 IMER INTERNATIONAL S.p.A. M400 SMART FIG.7...
- Seite 31 IMER INTERNATIONAL S.p.A. M400 SMART TAV. 7 - CARRELLO - CHARIOT - CARRIAGE - SCHLITTEN - CARRO RIF. COD. NOTE 2224024 RONDELLA RONDELLE WASHER UNTERLEGSCHEIBE ARANDELA 6593 Ø 6X24 2223570 DADO ÉCROU MUTTER TUERCA 3210623 DADO ÉCROU MUTTER TUERCA 3230955...
- Seite 32 IMER INTERNATIONAL S.p.A. M400 SMART FIG.8...
- Seite 33 IMER INTERNATIONAL S.p.A. M400 SMART TAV. 8 - GRUPPO VASCA - GROUPE CUVE - TANK ASSEMBLY - WASSERBECKEN - GRUPO DEL DEPÓSITO RIF. COD. NOTE 3231009 VASCA CUVE TANK BECKEN DEPÓSITO 3231034 TIRANTE TIRANT TIE-ROD STREBE TIRANTE 2224204 RONDELLA RONDELLE...
