Emos T3 Handbuch Seite 5

Indikátor sepnutí
L (fáze) N (nulák)
Instalujte při vypnutém proudu
Instalace
1. Důležité upozornění:
Před prvním použitím pečlivě přečtěte návod k obsluze nejen termostatu, ale i kotle či klimatizačního
zařízení.
Před instalací termostatu vypněte přívod elektrického proudu!
Doporučujeme, aby instalaci prováděl kvalifikovaný pracovník!
Při instalaci dodržujte předepsané normy.
2. Vyberte pro termostat vhodné umístění. Takové, kde volně cirkuluje vzduch a kde nejsou v blízkosti
přístroje, které vydávají teplo, jako např. televize. Termostat rovněž nemá být vystaven přímému
záření slunce.
Doporučujeme namontovat termostat výše jak 1,5 m nad podlahou.
Poznámka: nikdy nemontujte termostat na vodivý povrch.

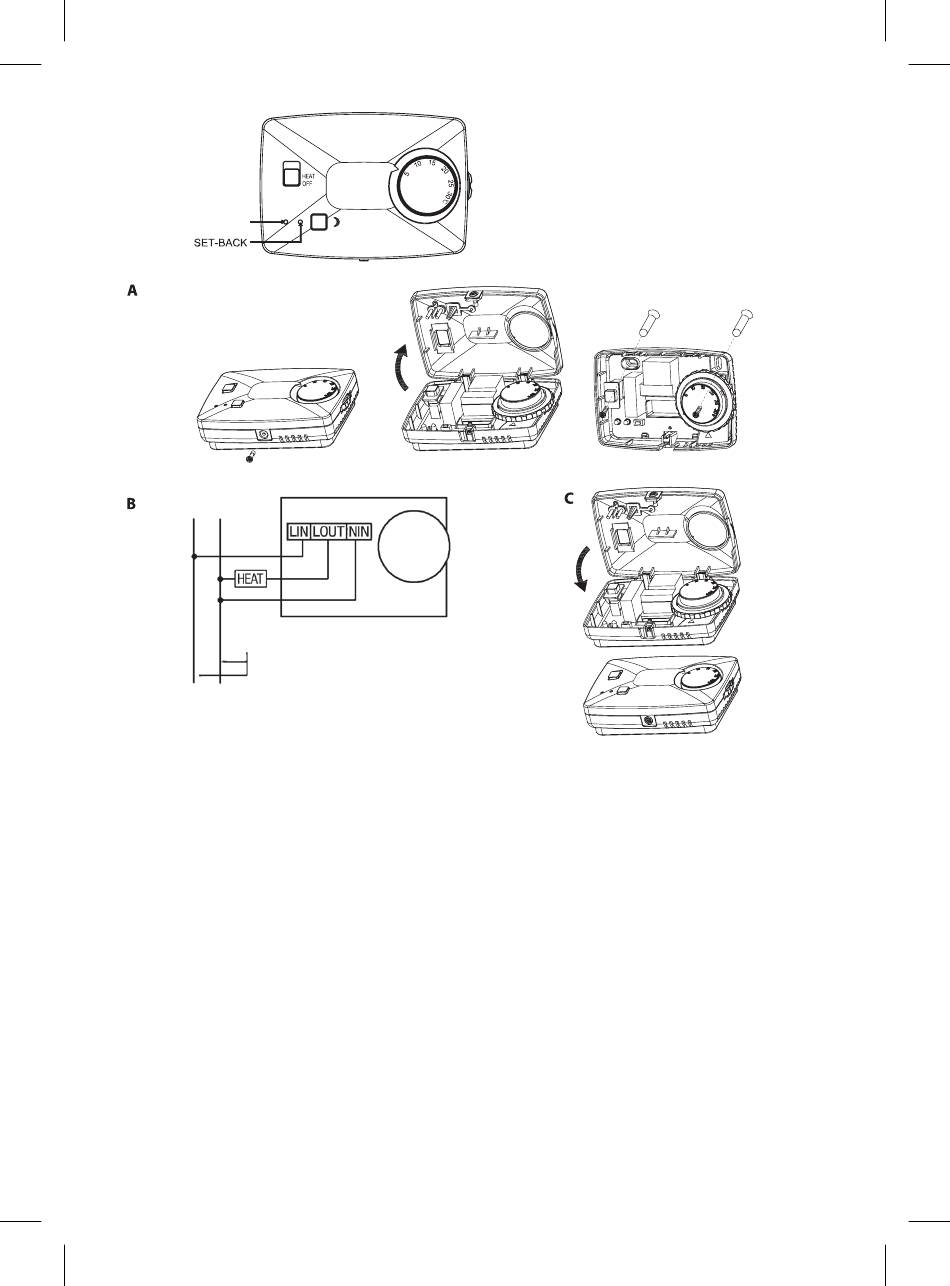

3. Otevřete kryt termostatu - povolte šroubek ve spodní části přístroje a rozeberte horní kryt podle
obrázku A.
4. Na zadní straně jsou dva otvory určené pro montáž. Přiložte a označte vhodné umístění na zdi, kde
bude termostat nainstalován. Vyvrtejte do zdi otvory o průměru 6 mm, vložte do otvorů hmoždinky
a pomocí šroubů namontujte termostat na zeď. Pokud termostat montujete na dřevěný podklad,
nepotřebujete hmoždinky. V tom případě vyvrtejte otvory o průměru 2,6 mm.
5. Napojení na el. proud: Termostat je navrhnut pro spínání 230 V~/7 A max. Nikdy nepřekročte tuto
hranici, jinak termostat zničíte (vyhoří).
5
