L (Phase) N (Neutral)
Bei ausgeschaltetem
Strom installieren

Installation

1. Es ist wichtig, vor der ersten Benutzung sorgfältig nicht nur die Bedienanleitung des Thermostats
aber auch des Kessels oder der Klimaanlage durchzulesen. Vor Installation des Thermostats die
Stromzufuhr abschalten! Wir empfehlen, die Installation von einem qualifizierten Facharbeiter
durchführen zu lassen! Bei der Installation die vorgeschriebenen Normen einhalten.
2. Eine geeignete Stelle für den Thermostat auswählen, wo die Luft frei zirkuliert und sich in der Nähe
keine wärmeabgebenden Geräte, wie z.B. ein Fernseher, befinden. Ebenfalls sollte der Thermostat
nicht direkt den Sonnenstrahlen ausgesetzt sein. Wir empfehlen, den Thermostat etwa 1,5 m über
dem Boden anzubringen. Bemerkung: Niemals den Thermostat auf leitende Oberfläche montieren.

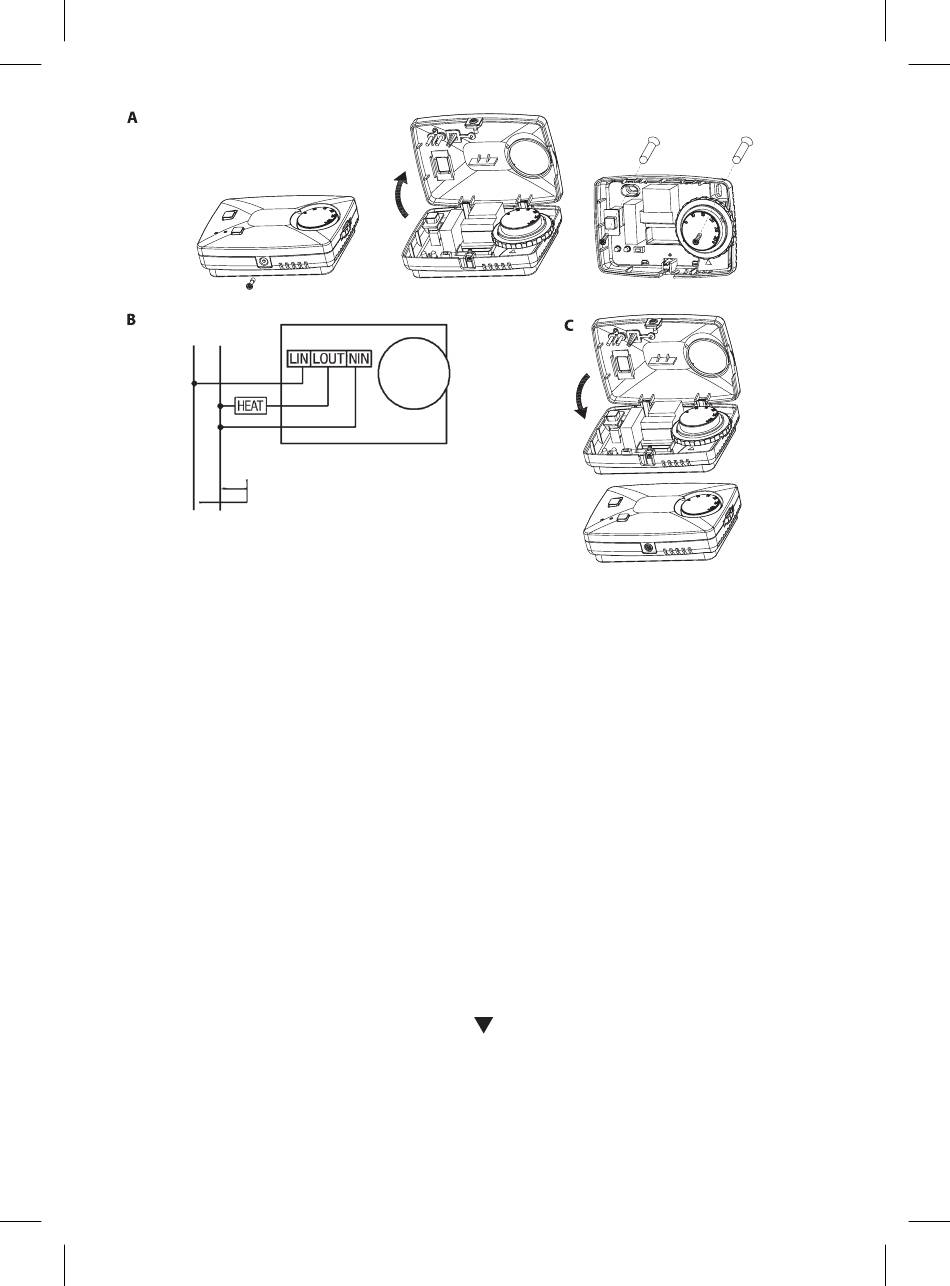

3. Den Deckel abnehmen - die Schraube im unteren Teil lösen und den oberen Deckel nach Abbildung
A auseinandernehmen.
4. An der Rückseite befinden sich zwei Montageöffnungen. Kennzeichnen Sie an der Wand nach
Anlegen die geeignete Stelle für die Installation des Thermostats. Bohren Sie in die Wand Löcher
mit Durchmesser 6 mm, stecken Sie Dübel ein und montieren mit Schrauben den Thermostat an
die Wand. Wenn der Thermostat an Holzuntergrund geschraubt wird, benötigen Sie keine Dübel. In
diesem Fall Löcher mit Durchmesser 2,6 mm bohren.
5. Anschließen der elektrischen Energie: Der Thermostat ist für Schalten mit 230 V~/7 A max. dimen-
sioniert. Niemals diese Grenze überschreiten, weil andernfalls der Thermostat vernichtet wird
(ausbrennt). Der Thermostat hat drei Anschlussklemmen: NIN, LIN und LOUT. Die Leiter zwischen
Thermostat und Schalter des Heizgeräts (Ikone HEAT) nach Abbildung B anschließen.
WICHTIG: Sicherstellen, dass während der Installation des Thermostats die Stromzufuhr
abgeschaltet ist.
6. Den Drehknopf so drehen, dass die Markierung
treffen, den vorderen Deckel aufsetzen und leicht anschrauben (Abbildung C).
7. Den Strom einschalten. Wenn der Schaltindikator (blaue Kontrolllampe) zweimal blinkt, ist die Ins-
tallation richtig verlaufen. Der Thermostat schaltet sich innerhalb weniger Sekunden automatisch
in das Regelregime und die Kontrolllampe erleuchtet.
Bemerkung: Wenn der Schaltindikator (die blaue Kontrolllampe) nicht blinkt, die Stromzufuhr unterbrechen,
den Anschluss überprüfen und das Gerät erneut einschalten.
mit der Markierung auf dem Knopf aufeinander-
