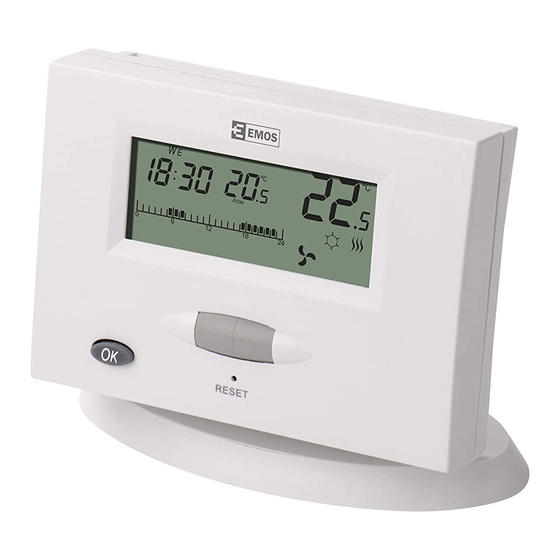

Emos P5613 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Emos Anleitungen
  4. Thermostate
  5. P5613
  6. Bedienungsanleitung

Emos P5613 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 76

Quicklinks

2101305000_31-P5613 105 × 148 mm
GB
CZ
SK
PL
HU
SI
RS|HR|BA
DE
UA
RO
LT
LV
P5613
WIRELESS THERMOSTAT – T13RF
BEZDRÁTOVÝ TERMOSTAT – T13RF
BEZDRÔTOVÝ TERMOSTAT – T13RF
TERMOSTAT BEZPRZEWODOWY – T13RF
T13RF VEZETÉK NÉLKÜLI TERMOSZTÁT– T13RF
BREZŽIČNI TERMOSTAT – T13RF
BEŽIČNI TERMOSTAT – T13RF
DRAHTLOSER THERMOSTAT– T13RF
БЕЗДРОТОВИЙ ТЕРМОСТАТ – T13RF
TERMOSTAT FĂRĂ FIR – T13RF
BELAIDIS TERMOSTATAS – T13RF
BEZVADU TERMOSTATS – T13RF
